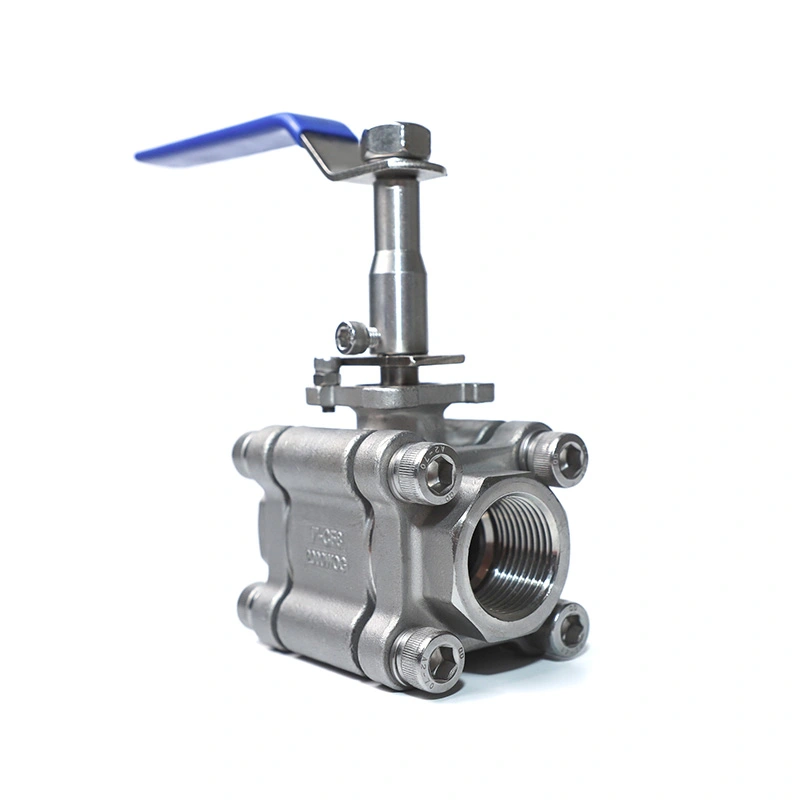

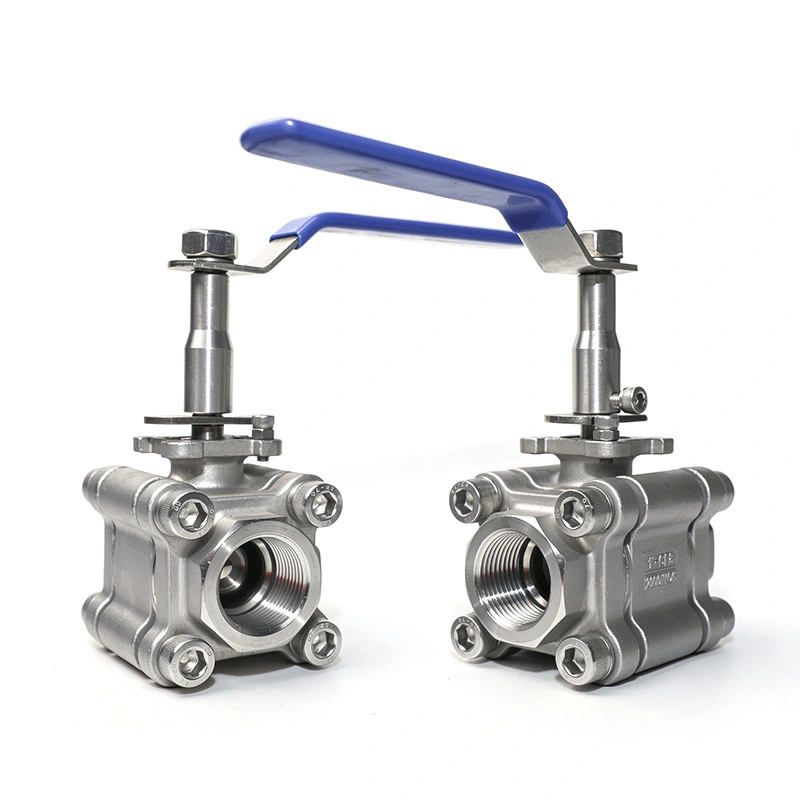

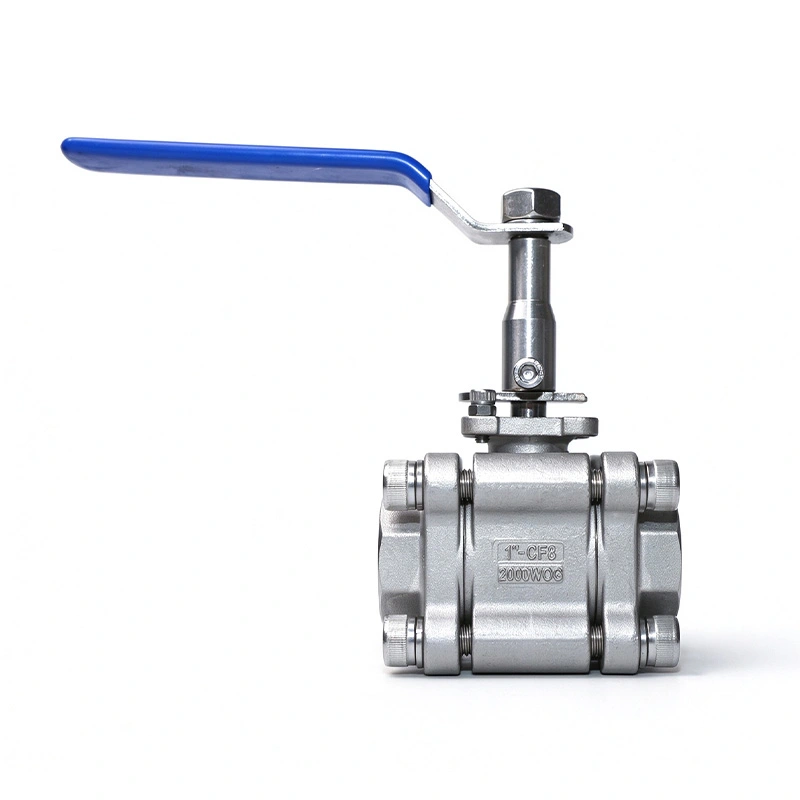

Σφαίρα βαλβίδας 3 τμχ από ανοξείδωτο χάλυβα 2000WOG Extended Stem

Το εκτεταμένο στέλεχος 3PC Inox Steel Ball Valve 2000WOG είναι σχεδιασμένο για μονωμένους αγωγούς, θαμμένες εγκαταστάσεις και άλλες εφαρμογές όπου το σημείο λειτουργίας της βαλβίδας πρέπει να επεκταθεί. Η βαλβίδα διαθέτει ανοξείδωτο χάλυβα 316 σώμα, μπάλα και στέλεχος, κατασκευή τριών τεμαχίων και συνδέσεις με σπείρωμα NPT ή BSP. Το εκτεταμένο στέλεχος επιτρέπει την βαλβίδα που πρέπει να λειτουργεί μακριά από το μονωμένο ή θαμμένο τμήμα του αγωγού.

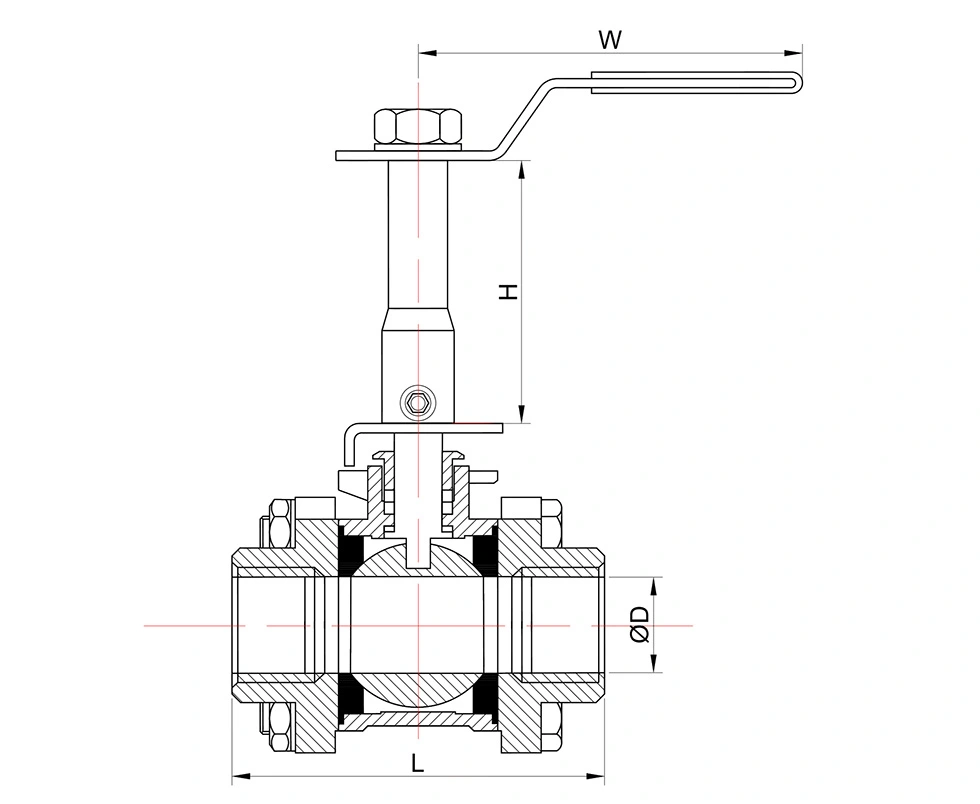

Κύριες Διαστάσεις

Γενικές Διαστάσεις:

Βασικά Χαρακτηριστικά

1. Εκτεταμένο στέλεχος για μονωμένους και θαμμένους αγωγούς

Το εκτεταμένο στέλεχος τοποθετεί το σημείο λειτουργίας πάνω ή μακριά από την περιοχή σύνδεσης του αγωγού. Αυτή η διαμόρφωση είναι χρήσιμο όταν η μόνωση σωλήνων, η υπόγεια εγκατάσταση ή η περιορισμένη πρόσβαση καθιστούν δύσκολη τη λειτουργία ενός τυπικού στελέχους. Το στέλεχος χρησιμοποιεί επίσης μια δομή κατά της έκρηξης για υπηρεσία πίεσης.

2. 316 Ανοξείδωτη Κατασκευή

Το σώμα είναι κατασκευασμένο από ανοξείδωτο χάλυβα ASTM A351 CF8M, ενώ η σφαίρα και το στέλεχος χρησιμοποιούν ASTM A182 F316. Αυτά τα υλικά παρέχουν αντοχή στη διάβρωση για συμβατές εφαρμογές νερού, λαδιού, αερίου και βιομηχανικών ρευστών. Το κάθισμα RPTFE είναι καθορίζεται για το αναφερόμενο εύρος θερμοκρασίας και τις συνθήκες λειτουργίας.

3. Σώμα τριών τεμαχίων

Το σώμα τριών τεμαχίων επιτρέπει την πρόσβαση στα εσωτερικά εξαρτήματα για επιθεώρηση και συντήρηση. Η βαλβίδα μπορεί να είναι αποσυναρμολογείται όταν το κάθισμα, οι τσιμούχες ή άλλα εσωτερικά μέρη πρέπει να ελεγχθούν ή να αντικατασταθούν, κάτι που είναι χρήσιμο για συντήρηση εγκατεστημένων συστημάτων σωληνώσεων.

4. Βαθμολογία πίεσης 2000WOG

Το εκτεταμένο στέλεχος σφαιρικής βαλβίδας από ανοξείδωτο χάλυβα 3PC 2000WOG προδιαγράφεται για έλεγχο υγρού on-off υψηλής πίεσης, με μέγιστη πίεση 1975 PSI που αναφέρεται στα δεδομένα προϊόντος. Η ισχύουσα πίεση εργασίας πρέπει να επιβεβαιωθεί σύμφωνα με το μέγεθος της βαλβίδας, τη θερμοκρασία, το μέσο και τη σχετική βαθμολογία πίεσης-θερμοκρασίας.

Πρότυπα και Ποιοτικός Έλεγχος

Η βαλβίδα κατασκευάζεται σύμφωνα με τις απαιτήσεις ISO 17292/API 608, με αναφορά ονομασιών πίεσης-θερμοκρασίας στο ASME B16.34 και δοκιμή και επιθεώρηση σύμφωνα με το API 598. Η επιθεώρηση παραγωγής περιλαμβάνει εισερχόμενο υλικό έλεγχοι, δοκιμές πίεσης, δοκιμές σφράγισης και τελική επιθεώρηση βαλβίδων.

Η τεκμηρίωση ISO 9001 και CE είναι διαθέσιμη για τις ισχύουσες διαμορφώσεις βαλβίδων. Οι αναφορές δοκιμών υλικού μπορούν επίσης να είναι παρέχονται σύμφωνα με τις απαιτήσεις παραγγελίας και τεκμηρίωσης.

Εφαρμογές

Το εκτεταμένο στέλεχος σφαιρικής βαλβίδας από ανοξείδωτο χάλυβα 3PC 2000WOG μπορεί να χρησιμοποιηθεί σε συστήματα σωληνώσεων όπου εκτείνεται η βαλβίδα απαιτείται λειτουργία, συμπεριλαμβανομένων μονωμένων γραμμών επεξεργασίας, θαμμένων αγωγών, επεξεργασίας νερού, συστημάτων πετρελαίου και αερίου, χημική επεξεργασία και γενικός έλεγχος βιομηχανικών ρευστών.

Πριν από την επιλογή, ελέγξτε το μέσο του αγωγού, την πίεση λειτουργίας, τη θερμοκρασία, το πρότυπο σύνδεσης και τα διαθέσιμα χώρο εγκατάστασης. Η συμβατότητα υλικού θα πρέπει επίσης να επιβεβαιωθεί για το σώμα, την μπάλα, το στέλεχος και το κάθισμα.

FAQ

1. Σε τι χρησιμεύει το εκτεταμένο στέλεχος;

Το εκτεταμένο στέλεχος χρησιμοποιείται για μονωμένους αγωγούς, θαμμένες εγκαταστάσεις και άλλες θέσεις όπου η βαλβίδα Το σημείο λειτουργίας πρέπει να βρίσκεται μακριά από τη σύνδεση του αγωγού. Παρέχει πρόσβαση στη βαλβίδα χωρίς αφαίρεση της περιβάλλουσας μόνωσης ή έκθεση του θαμμένου τμήματος του αγωγού.

2. Ποια υλικά χρησιμοποιούνται για τη βαλβίδα;

Το σώμα είναι ASTM A351 CF8M (316), ενώ η σφαίρα και το στέλεχος είναι ASTM A182 F316. Το στάνταρ κάθισμα είναι RPTFE (PTFE+15%fv). Άλλα υλικά είναι διαθέσιμα σύμφωνα με τις απαιτούμενες συνθήκες σέρβις.

3. Τι εύρος πίεσης και θερμοκρασίας υποστηρίζει η βαλβίδα;

Τα δεδομένα προϊόντος αναφέρουν μέγιστη πίεση 1975 PSI και εύρος θερμοκρασίας από -25℃ έως 150℃. Πραγματικά επιτρεπτό η πίεση εξαρτάται από το μέγεθος της βαλβίδας, τη θερμοκρασία, το μέσο και την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας.

4. Ποιες συνδέσεις νήματος είναι διαθέσιμες;

Οι τυπικές συνδέσεις σπειρώματος είναι NPT και BSP. Άλλες απαιτήσεις σύνδεσης μπορούν να συζητηθούν σύμφωνα με το προδιαγραφή αγωγού.

5. Μπορούν το υλικό και τα εξαρτήματα σφράγισης να προσαρμοστούν;

Ναί. Άλλα υλικά σώματος, σφαίρας, στελέχους, καθίσματος και στεγανοποίησης μπορούν να παρέχονται σύμφωνα με το μέσο λειτουργίας, την πίεση και απαιτήσεις θερμοκρασίας.

6. Ποια έγγραφα είναι διαθέσιμα;

Η ισχύουσα τεκμηρίωση προϊόντος μπορεί να περιλαμβάνει αναφορές δοκιμών υλικού, αρχεία επιθεώρησης και ISO 9001 ή CE τεκμηρίωση για τη σχετική διαμόρφωση βαλβίδας.

7. Πώς συσκευάζεται η βαλβίδα για εξαγωγή;

Οι βαλβίδες συσκευάζονται σε κυματοειδές χαρτοκιβώτια και θήκες από κόντρα πλακέ για αποστολή εξαγωγής. Η συσκευασία μπορεί να προσαρμοστεί σύμφωνα με το μέγεθος της βαλβίδας, την ποσότητα παραγγελίας και τις απαιτήσεις μεταφοράς.
