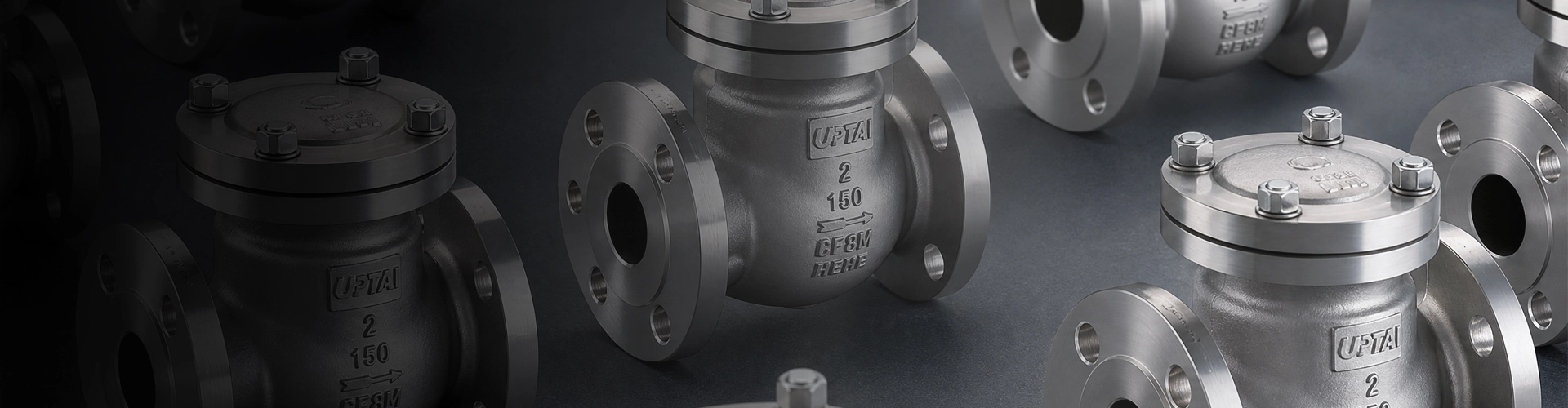

Βαλβίδες ελέγχου
Εργοστασιακές βαλβίδες άμεσης αντεπιστροφής με ανταγωνιστική τιμολόγηση
Οι βαλβίδες αντεπιστροφής Shangtai έχουν σχεδιαστεί για να επιτρέπουν στο υγρό να ρέει προς μία κατεύθυνση, ενώ αποτρέπει αυτόματα την αντίστροφη ροή όταν αλλάζει η κατεύθυνση ροής. Σε αντίθεση με τις χειροκίνητες βαλβίδες απομόνωσης, αυτές οι αυτοενεργούμενες βαλβίδες ανταποκρίνονται στις συνθήκες πίεσης και ροής στον αγωγό χωρίς να απαιτείται εξωτερικός ενεργοποιητής.
Συνήθως εγκαθίστανται κατάντη αντλιών, συμπιεστών και άλλου εξοπλισμού διεργασίας για να συμβάλουν στη μείωση του κινδύνου αντίστροφης ροής και στην προστασία των συνδεδεμένων συστημάτων σωληνώσεων. Η Shangtai προμηθεύει διαφορετικές κατασκευές βαλβίδων για επεξεργασία νερού, πετρέλαιο και φυσικό αέριο, χημική επεξεργασία, πετροχημικές μονάδες, παραγωγή ηλεκτρικής ενέργειας, HVAC και γενικές βιομηχανικές εφαρμογές.
Βιομηχανική τροφοδοσία βαλβίδας ελέγχου
Το Shangtai υποστηρίζει την επιλογή βαλβίδων σύμφωνα με το μέγεθος του σωλήνα, την κατηγορία πίεσης, το μέσο, τη θερμοκρασία, την κατεύθυνση ροής, τη θέση εγκατάστασης, τον τύπο σύνδεσης και τα απαιτούμενα χαρακτηριστικά απόκρισης. Στείλτε τους όρους λειτουργίας σας για τεχνική επιβεβαίωση και προσφορά.
Τύποι προϊόντων για διαφορετικές συνθήκες αγωγών
Ο μηχανισμός κλεισίματος έχει άμεση επίδραση στην απόκριση ανοίγματος, στην απώλεια πίεσης, στις απαιτήσεις εγκατάστασης και στην αντίσταση στην αντίστροφη ροή. Η επιλογή της κατάλληλης κατασκευής απαιτεί να ληφθούν υπόψη τα χαρακτηριστικά ροής του αγωγού και ο εξοπλισμός που προστατεύεται.
Βαλβίδες αντεπιστροφής
Ένας αρθρωτός δίσκος ανοίγει κάτω από τη ροή προς τα εμπρός και επιστρέφει προς το κάθισμα όταν η ροή αντιστρέφεται. Τα σχέδια ταλάντευσης χρησιμοποιούνται συνήθως σε συστήματα σωληνώσεων νερού, κοινής ωφέλειας και βιομηχανικών σωληνώσεων όπου είναι διαθέσιμες κατάλληλες συνθήκες ροής.
Ανυψώστε τις βαλβίδες ελέγχου
Το στοιχείο κλεισίματος κινείται κατακόρυφα από το κάθισμα ως απόκριση στην πίεση ροής. Αυτή η κατασκευή μπορεί να εξεταστεί για εφαρμογές που απαιτούν ελεγχόμενη κίνηση του δίσκου και κατάλληλες συνθήκες εγκατάστασης.
Βαλβίδες αντεπιστροφής εμβόλου
Η κατασκευή τύπου εμβόλου χρησιμοποιεί ένα κατευθυνόμενο έμβολο ή δίσκο για τον έλεγχο της ροής προς τα εμπρός και προς τα πίσω. Μπορεί να επιλεγεί για συστήματα διεργασιών όπου απαιτείται σταθερή συμπεριφορά κλεισίματος και καθοδηγούμενη κίνηση.
Σφαιρικές βαλβίδες ελέγχου
Μια μπάλα κινείται ανάλογα με την κατεύθυνση και την πίεση του ρευστού. Αυτές οι βαλβίδες χρησιμοποιούνται σε επιλεγμένες εφαρμογές υγρών και χρήσιμων εφαρμογών όπου είναι κατάλληλος ένας συμπαγής μηχανισμός αυτοενεργού κλεισίματος.
Βαλβίδες αντεπιστροφής διπλής πλάκας
Διπλές πλάκες ανοίγουν κάτω από τη ροή προς τα εμπρός και κλείνουν όταν η ροή αντιστρέφεται. Η συμπαγής κατασκευή τους σε στυλ γκοφρέτας μπορεί να βοηθήσει στη μείωση του χώρου εγκατάστασης σε κατάλληλα συστήματα σωληνώσεων.
Βαλβίδες ελέγχου αξονικής ροής
Τα σχέδια αξονικής ροής καθοδηγούν το στοιχείο κλεισίματος κατά μήκος του άξονα του αγωγού και μπορούν να ληφθούν υπόψη όπου απαιτούνται χαρακτηριστικά γρήγορης απόκρισης, συμπαγούς εγκατάστασης και ελεγχόμενης ροής.
Πρόληψη αντίστροφης ροής για αντλίες και εξοπλισμό διεργασιών
Η αντίστροφη ροή μπορεί να συμβεί όταν μια αντλία σταματά, οι συνθήκες πίεσης αλλάζουν ή το υγρό μετακινείται μεταξύ συνδεδεμένων τμημάτων ενός συστήματος σωληνώσεων. Μια σωστά επιλεγμένη βαλβίδα αντεπιστροφής μπορεί να κλείσει αυτόματα όταν αλλάξει η σχέση πίεσης ανάντη προς τα κάτω, συμβάλλοντας στον περιορισμό της αντίστροφης ροής.
Η εγκατάσταση είναι ιδιαίτερα σημαντική γύρω από τις γραμμές εκκένωσης της αντλίας. Ο τύπος της βαλβίδας, τα χαρακτηριστικά κλεισίματος, η απόσταση από την έξοδο της αντλίας και οι κοντινοί αγκώνες ή τα εξαρτήματα μπορούν να επηρεάσουν τη συμπεριφορά του συστήματος. Για εφαρμογές ευαίσθητες σε υπερτάσεις πίεσης, η απόκριση κλεισίματος και το δυναμικό για σφύρα νερού θα πρέπει να αξιολογούνται κατά την επιλογή της βαλβίδας.
Βασικοί παράγοντες επιλογής:Μεσαίο, ονομαστικό μέγεθος, ονομαστική πίεση, θερμοκρασία λειτουργίας, ρυθμός ροής, κατεύθυνση ροής, θέση εγκατάστασης, επιτρεπόμενη απώλεια πίεσης, πίεση ρωγμής, χαρακτηριστικά κλεισίματος και τύπος σύνδεσης.
Απαιτήσεις πίεσης και ροής ρωγμών
Η πίεση ρωγμής αναφέρεται στην ελάχιστη διαφορική πίεση που απαιτείται για να μετακινηθεί το στοιχείο κλεισίματος μακριά από την έδρα του και να επιτραπεί η έναρξη της ροής. Αυτή η παράμετρος γίνεται ιδιαίτερα σημαντική σε συστήματα χαμηλής πίεσης, ροής βαρύτητας και χαμηλής ταχύτητας.
Μια βαλβίδα με υπερβολική αντίσταση ανοίγματος μπορεί να προκαλέσει ανεπιθύμητη απώλεια πίεσης ή να περιορίσει τη ροή σε ένα σύστημα με περιορισμένη διαθέσιμη πίεση. Αντιστρόφως, τα χαρακτηριστικά κλεισίματος πρέπει να είναι κατάλληλα για την εφαρμογή, ώστε να μειώνεται ο κίνδυνος ασταθούς λειτουργίας ή υπερτάσεων πίεσης που σχετίζονται με την αντίστροφη ροή.
Όταν ζητάτε μια διαμόρφωση, η παροχή του κανονικού και ελάχιστου ρυθμού ροής, της πίεσης λειτουργίας και της διαθέσιμης διαφορικής πίεσης μπορεί να βοηθήσει στον προσδιορισμό ενός κατάλληλου εσωτερικού σχεδιασμού.
Υλικά για Νερό, Επεξεργασία και Βιομηχανική Υπηρεσία
Η επιλογή υλικού πρέπει να βασίζεται στο μέσο εργασίας, τη θερμοκρασία, την πίεση, τις συνθήκες διάβρωσης και τις ισχύουσες απαιτήσεις του έργου. Ανάλογα με την κατασκευή της βαλβίδας, τα υλικά του σώματος και των εσωτερικών εξαρτημάτων μπορούν να καθοριστούν για διαφορετικές βιομηχανικές υπηρεσίες.
Ανθρακούχο χάλυβα
Χρησιμοποιείται για κατάλληλες εφαρμογές λαδιού, αερίου, νερού, ατμού και βιομηχανικών διεργασιών όπου ο ανθρακούχος χάλυβας είναι συμβατός με το περιβάλλον λειτουργίας.
Ανοξείδωτο ατσάλι
Επιλέχθηκε για εφαρμογές όπου απαιτείται βελτιωμένη αντοχή στη διάβρωση. Ο κατάλληλος βαθμός πρέπει να προσδιορίζεται ανάλογα με το υγρό και τη θερμοκρασία.
Υλικά καθίσματος και στεγανοποίησης
Τα υλικά καθίσματος, φλάντζας και στεγανοποίησης θα πρέπει να επιλέγονται σύμφωνα με τη συμβατότητα του υγρού, την πίεση, τη θερμοκρασία και την απαιτούμενη απόδοση απενεργοποίησης.
Εσωτερικά εξαρτήματα
Ο δίσκος, η άρθρωση, το ελατήριο, το έμβολο, η σφαίρα και άλλα εσωτερικά εξαρτήματα πρέπει να προσδιορίζονται σύμφωνα με την κατασκευή και τις συνθήκες λειτουργίας της βαλβίδας.
Τερματικές συνδέσεις και προσανατολισμός εγκατάστασης
Οι διαθέσιμες διαμορφώσεις σύνδεσης μπορεί να περιλαμβάνουν άκρα με φλάντζα, γκοφρέτα, ωτίδα, συγκόλληση με άκρο, συγκόλληση με υποδοχή, σπειρώματα και άλλα άκρα που καθορίζονται για το έργο. Η επιλεγμένη σύνδεση πρέπει να ταιριάζει με τις διαστάσεις του αγωγού, την κατηγορία πίεσης, τη μέθοδο εγκατάστασης και το ισχύον πρότυπο σύνδεσης.
Δεν είναι κάθε σχέδιο κατάλληλο για κάθε κατεύθυνση εγκατάστασης. Ορισμένα μοντέλα μπορούν να λειτουργούν σε οριζόντιους και κατακόρυφους αγωγούς, ενώ άλλα απαιτούν συγκεκριμένο προσανατολισμό ροής ή θέση εγκατάστασης. Ελέγχετε πάντα το βέλος ροής της βαλβίδας και τις απαιτήσεις εγκατάστασης του κατασκευαστή πριν θέσετε σε λειτουργία.
Για κάθετες εγκαταστάσεις, η κατεύθυνση της ροής του ρευστού και τα χαρακτηριστικά βάρους ή ελατηρίου του στοιχείου κλεισίματος μπορεί να επηρεάσουν τη συμπεριφορά ανοίγματος και κλεισίματος. Αυτοί οι παράγοντες πρέπει να λαμβάνονται υπόψη κατά την επιλογή της κατασκευής της βαλβίδας.
Μείωση του θορύβου, των κραδασμών και του νερού
Μπορεί να προκύψει θόρυβος ή κραδασμοί όταν το στοιχείο κλεισίματος επανειλημμένα ανοίγει και κλείνει υπό ασταθείς συνθήκες ροής. Το λανθασμένο μέγεθος, η χαμηλή ή κυμαινόμενη ταχύτητα ροής, οι αναταράξεις, τα συντρίμμια και η ακατάλληλη εγκατάσταση κοντά σε αντλίες ή γωνίες μπορούν να συμβάλουν σε αυτήν τη συμπεριφορά.
Το σφυρί νερού είναι ένα άλλο σημαντικό ζήτημα σε συστήματα όπου η ταχύτητα του ρευστού αλλάζει γρήγορα. Τα χαρακτηριστικά κλεισίματος της βαλβίδας, η διάταξη του αγωγού, η λειτουργία της αντλίας και ο όγκος του συστήματος θα πρέπει να αξιολογούνται μαζί αντί να επιλέγεται η βαλβίδα με βάση μόνο το ονομαστικό μέγεθος σωλήνα.
Για εφαρμογές εξόδου αντλίας και ροής υψηλής ταχύτητας
Παρέχετε ρυθμό ροής αντλίας, πίεση κατάθλιψης, μέγεθος σωλήνα, χαρακτηριστικά υγρού, θέση εγκατάστασης και οποιεσδήποτε γνωστές ανησυχίες για σφυρί νερού ή κραδασμούς. Αυτές οι πληροφορίες βοηθούν τη Shangtai να αξιολογήσει τα κατάλληλα χαρακτηριστικά κατασκευής και κλεισίματος βαλβίδων.
Εφαρμογές σε Βιομηχανικά Συστήματα Σωληνώσεων
Αυτές οι αυτοενεργούμενες βαλβίδες χρησιμοποιούνται όπου η αντίστροφη ροή θα μπορούσε να επηρεάσει τη λειτουργία του εξοπλισμού, τη σταθερότητα της διαδικασίας ή την απόδοση του αγωγού. Η κατάλληλη κατασκευή εξαρτάται από το μέσο, τις συνθήκες ροής, την πίεση, τη θερμοκρασία και τη διάταξη εγκατάστασης.
Γραμμές εξόδου αντλίας
Εγκατεστημένο κατάντη των αντλιών για να αποτρέψει την αντίστροφη ροή όταν η αντλία σταματά ή αλλάζει η πίεση του συστήματος.
Συστήματα Πετρελαίου και Αερίου
Χρησιμοποιείται σε επιλεγμένους αγωγούς παραγωγής, μεταφοράς, διεργασιών και υπηρεσιών κοινής ωφέλειας όπου απαιτείται μονόδρομος έλεγχος ροής.
Επεξεργασία Νερού
Εφαρμόζεται σε συστήματα ύδρευσης, επεξεργασίας, άντλησης και αποχέτευσης για την πρόληψη της αντίστροφης ροής αγωγών.
Χημικά και Πετροχημικά
Οι διαμορφώσεις υλικού και στεγανοποίησης μπορούν να επιλεγούν σύμφωνα με το χημικό μέσο, την πίεση, τη θερμοκρασία και τις συνθήκες διάβρωσης.
Παραγωγή ενέργειας
Χρησιμοποιείται σε κατάλληλα συστήματα νερού, ατμού, ψύξης και βοηθητικών συστημάτων όπου απαιτείται προστασία από την αντίστροφη ροή.
HVAC και Utilities
Επιλέγεται για κατάλληλα συστήματα κρύου νερού, θέρμανσης νερού, αντλιών και σωληνώσεων κοινής ωφέλειας σύμφωνα με τις συνθήκες λειτουργίας.
Κατασκευή και επιθεώρηση
Η Shangtai διαχειρίζεται την παραγωγή, την επιθεώρηση και την προμήθεια σύμφωνα με τις καθορισμένες απαιτήσεις διαμόρφωσης βαλβίδων και εφαρμογής. Ο ποιοτικός έλεγχος μπορεί να περιλαμβάνει επιθεώρηση διαστάσεων, επαλήθευση υλικού, δοκιμή πίεσης, απόδοση σφράγισης, ελέγχους λειτουργίας και άλλες ισχύουσες διαδικασίες επιθεώρησης.
Οι βαλβίδες Shangtai είναι πιστοποιημένες κατά ISO 9001, CE και EAC. Επιλεγμένα προϊόντα μπορούν επίσης να κατασκευαστούν και να δοκιμαστούν σύμφωνα με τα ισχύοντα διεθνή πρότυπα, συμπεριλαμβανομένων των API 6D και API 598, όταν απαιτείται από το έργο.
Τεκμηρίωση έργου:Για τεχνικά έργα, προσδιορίστε τα ισχύοντα πρότυπα σχεδιασμού και δοκιμών, την κατηγορία πίεσης, τις απαιτήσεις υλικού, το πρότυπο σύνδεσης, τις απαιτήσεις επιθεώρησης και τα έγγραφα πιστοποίησης κατά την υποβολή αιτήματος.
Πώς να καθορίσετε τη δεξιά βαλβίδα ελέγχου
Η επιλογή βαλβίδας πρέπει να ξεκινά με τις συνθήκες λειτουργίας και όχι μόνο με τη διάμετρο του σωλήνα. Το μέσο, ο ρυθμός ροής, η πίεση, η θερμοκρασία, ο προσανατολισμός εγκατάστασης, η επιτρεπόμενη απώλεια πίεσης και η απαιτούμενη απόκριση στην αντίστροφη ροή επηρεάζουν την κατάλληλη κατασκευή της βαλβίδας.
Για συστήματα αντλιών και συμπιεστών, παρέχετε κανονικούς και μέγιστους ρυθμούς ροής, πίεση λειτουργίας, μέγεθος σωλήνα, τύπο εξοπλισμού και οποιεσδήποτε γνωστές συνθήκες υπέρτασης πίεσης ή σφύρας νερού. Για συστήματα χαμηλής πίεσης, η πίεση ρωγμής και η ελάχιστη ροή λειτουργίας είναι ιδιαίτερα χρήσιμες παράμετροι επιλογής.
Μπορείτε επίσης να παρέχετε σχέδια αγωγών, χρονοδιαγράμματα βαλβίδων, φύλλα δεδομένων εξοπλισμού ή υπάρχουσες προδιαγραφές βαλβίδων. Η Shangtai μπορεί να ελέγξει τις διαθέσιμες πληροφορίες πριν προετοιμάσει μια διαμόρφωση και μια προσφορά. Για άλλα προϊόντα βιομηχανικών βαλβίδων, επισκεφθείτε τη διεύθυνσηΣειρά προϊόντων βαλβίδας Shangtai.
Συχνές Ερωτήσεις
Ποιοι είναι οι συνήθεις διαθέσιμοι τύποι;
ΚοινόςΒαλβίδες ελέγχουΟι τύποι περιλαμβάνουν σχέδια ταλάντευσης, ανύψωσης, εμβόλου, σφαίρας, διπλής πλάκας και αξονικής ροής. Κάθε κατασκευή έχει διαφορετικά χαρακτηριστικά ροής, κλεισίματος, απώλειας πίεσης και εγκατάστασης.
Πώς επιλέγω τον σωστό τύπο;
Η επιλογή εξαρτάται από το μέσο εργασίας, το μέγεθος του σωλήνα, την ονομαστική πίεση, τη θερμοκρασία, τον ρυθμό ροής, τη θέση εγκατάστασης, την επιτρεπόμενη απώλεια πίεσης, την πίεση ρωγμής και την απαιτούμενη απόκριση κλεισίματος.
Μπορούν αυτές οι βαλβίδες να τοποθετηθούν κάθετα;
Ορισμένα σχέδια μπορούν να εγκατασταθούν κάθετα, ενώ άλλα απαιτούν συγκεκριμένο προσανατολισμό. Ακολουθείτε πάντα το βέλος ροής, τις οδηγίες εγκατάστασης και τις απαιτήσεις σωληνώσεων έργου.
Τι είναι η πίεση πυρόλυσης;
Η πίεση ρωγμής είναι η ελάχιστη διαφορική πίεση που απαιτείται για την απομάκρυνση του στοιχείου κλεισίματος από τη θέση του και την έναρξη της ροής προς τα εμπρός. Είναι ιδιαίτερα σημαντικό σε συστήματα χαμηλής πίεσης και ροής βαρύτητας.
Γιατί μια βαλβίδα κάνει θόρυβο ή δονείται;
Οι πιθανές αιτίες περιλαμβάνουν λανθασμένο μέγεθος, ασταθή ροή, χαμηλή ταχύτητα ροής, αναταράξεις, σφύρα νερού, εσωτερικά συντρίμμια ή εγκατάσταση πολύ κοντά σε αντλίες, γωνίες ή άλλες διαταραχές ροής.
Ποιες τελικές συνδέσεις είναι διαθέσιμες;
Οι κοινές επιλογές περιλαμβάνουν συνδέσεις με φλάντζα, γκοφρέτα, ωτίδα, συγκόλληση με άκρο, συγκόλληση με πρίζα, με σπείρωμα και άλλες συνδέσεις που καθορίζονται για το έργο, ανάλογα με το σχεδιασμό της βαλβίδας και τις απαιτήσεις του αγωγού.
Τι συντήρηση απαιτείται;
Η επιθεώρηση μπορεί να περιλαμβάνει το στοιχείο κλεισίματος, τον πείρο του μεντεσέ, το ελατήριο, την επιφάνεια του καθίσματος, τη φλάντζα και την εσωτερική καθαριότητα. Τα φθαρμένα ή κατεστραμμένα εξαρτήματα στεγανοποίησης πρέπει να αντικαθίστανται σύμφωνα με τις συνθήκες σέρβις και τις απαιτήσεις συντήρησης.
Ποιες πληροφορίες χρειάζονται για μια προσφορά;
Δώστε μέγεθος βαλβίδας, κατηγορία πίεσης, τύπο σύνδεσης, κατασκευή βαλβίδας, υλικό, μέσο εργασίας, θερμοκρασία, κατεύθυνση ροής, ρυθμό ροής, θέση εγκατάστασης, ποσότητα και τυχόν απαιτούμενα σχέδια ή τεχνικά έγγραφα.
Χρειάζεστε μια βαλβίδα για προστασία αντίστροφης ροής;
Στείλτε το μέγεθος του σωλήνα, την πίεση, το μέσο, τον ρυθμό ροής, τη θέση εγκατάστασης, το πρότυπο σύνδεσης και τις λεπτομέρειες εφαρμογής στη Shangtai για τεχνική επιβεβαίωση και προσφορά.
- View as

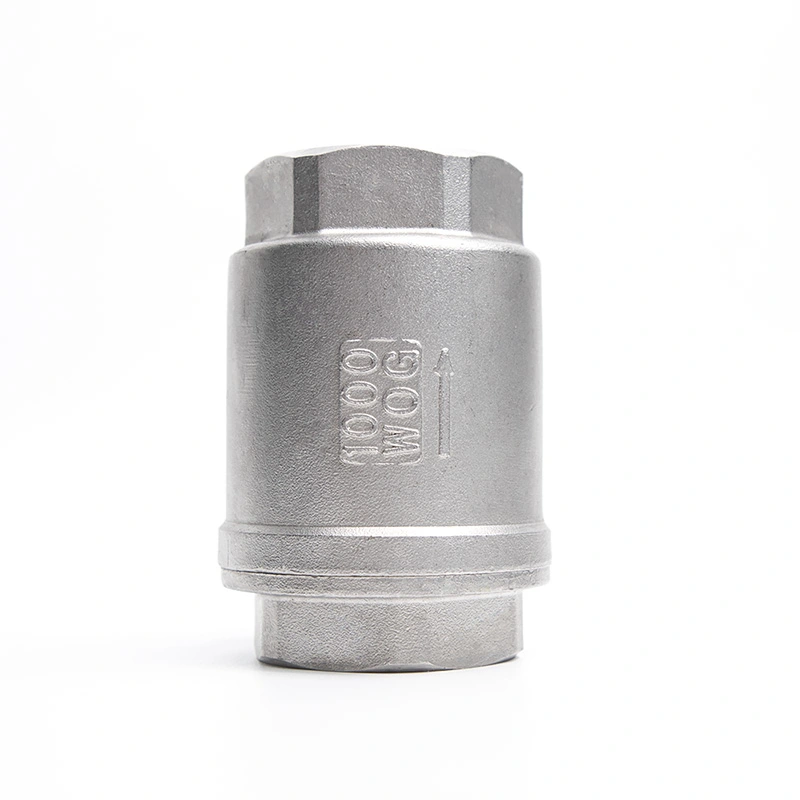

Κάθετη βαλβίδα ελέγχου ελατηρίου από ανοξείδωτο χάλυβα
Η κάθετη βαλβίδα ελέγχου ελατηρίου από ανοξείδωτο χάλυβα Shangtai αποτρέπει την ανάστροφη ροή με γρήγορο κλείσιμο με ελατήριο, ελαχιστοποιώντας το σφυρί νερού. Κατασκευασμένο από κορυφαίας ποιότητας ανοξείδωτο χάλυβα, εξασφαλίζει εξαιρετική αντοχή στη διάβρωση και αξιόπιστο έλεγχο ροής χωρίς επιστροφή.

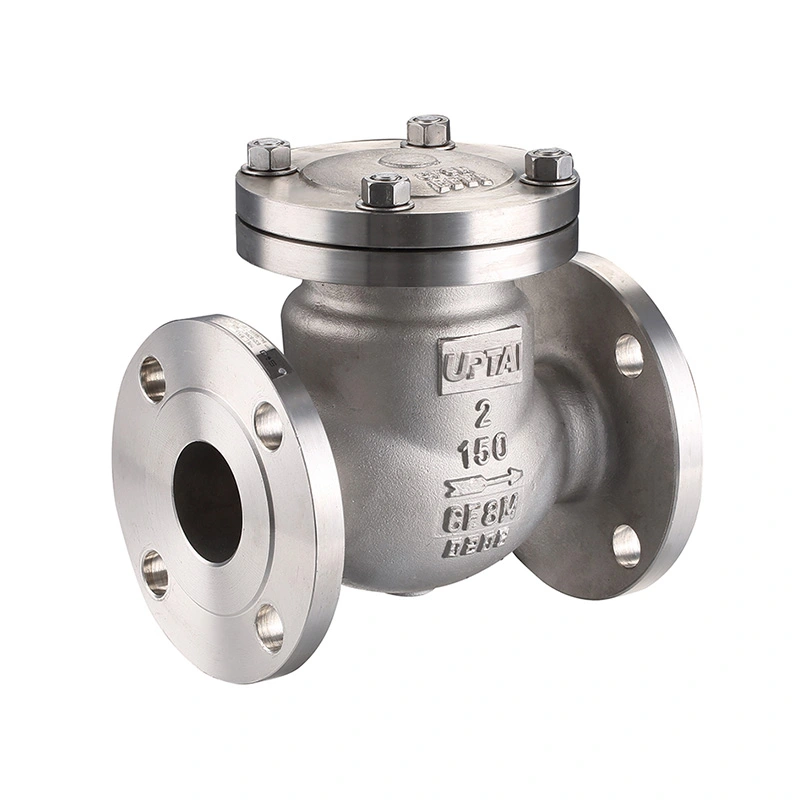

Βαλβίδα ελέγχου ταλάντευσης ANSI Class 150
Το Shangtai Swing Check Valve ANSI Class 150 χρησιμοποιεί έναν αρθρωτό δίσκο για τον έλεγχο της αντίστροφης ροής στους αγωγούς. Ο δίσκος ανοίγει όταν το μέσο ρέει προς τα εμπρός και κλείνει όταν η ροή αλλάζει κατεύθυνση, αποτρέποντας την αντίστροφη ροή σε αντλίες, συμπιεστές και άλλο εξοπλισμό. Διατίθεται για σωληνώσεις μεγάλης διαμέτρου σε συστήματα επεξεργασίας νερού, πετροχημικών, ηλεκτρικής ενέργειας και γενικά βιομηχανικά συστήματα, με διαφορετικά υλικά και επιλογές σύνδεσης διαθέσιμες ανάλογα με τις συνθήκες εξυπηρέτησης.
