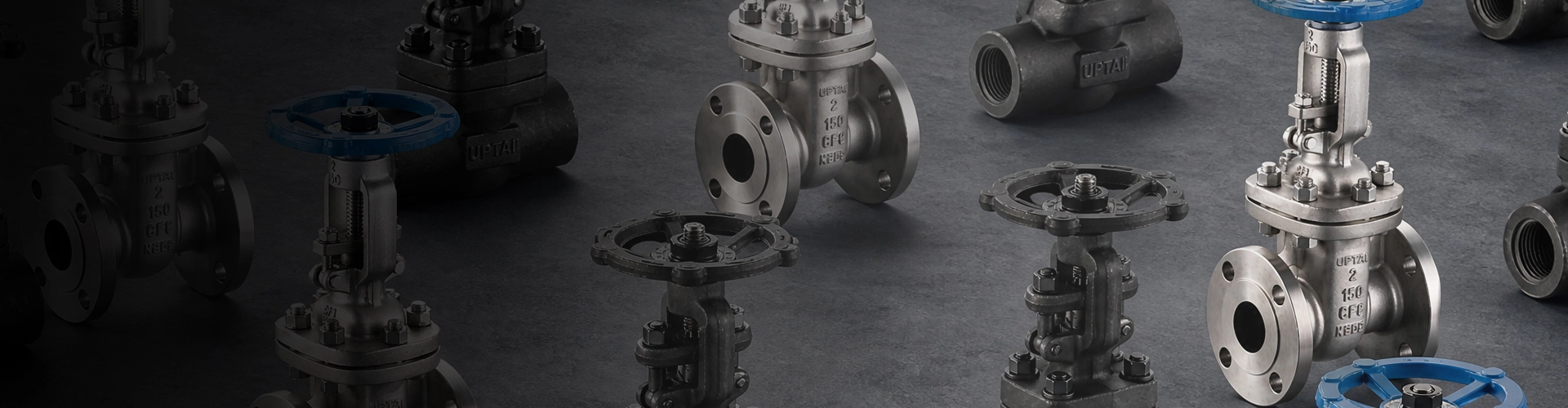

Βαλβίδες πύλης
Industrial Gate Valves Κατασκευαστής για αξιόπιστο έλεγχο ροής σε εφαρμογές αγωγών
Οι βαλβίδες πύλης Shangtai έχουν σχεδιαστεί για αξιόπιστη απομόνωση σε βιομηχανικά συστήματα σωληνώσεων όπου η βαλβίδα λειτουργεί συνήθως σε πλήρως ανοιχτή ή πλήρως κλειστή θέση. Η πύλη απομακρύνεται κάθετα από τη διαδρομή ροής όταν ανοίγει, παρέχοντας μια ευθεία διέλευση που βοηθά στη μείωση της αντίστασης ροής κατά την κανονική λειτουργία.
Η Shangtai κατασκευάζει λύσεις βαλβίδων πύλης για παροχή νερού, επεξεργασία λυμάτων, αγωγούς πετρελαίου και φυσικού αερίου, χημική επεξεργασία, παραγωγή ηλεκτρικής ενέργειας, εξόρυξη, HVAC και γενικές βιομηχανικές επιχειρήσεις κοινής ωφέλειας. Διαφορετικά υλικά αμαξώματος, ονομαστικές τιμές πίεσης, ακραίες συνδέσεις, σχέδια στεγανοποίησης και μέθοδοι λειτουργίας μπορούν να επιλεγούν ανάλογα με το μέσο του αγωγού και τις συνθήκες λειτουργίας.
Παροχή και προσαρμογή βαλβίδας βιομηχανικής πύλης
Η Shangtai υποστηρίζει τυπικές και προσαρμοσμένες διαμορφώσεις βαλβίδων με βάση το μέγεθος, την κατηγορία πίεσης, το πρότυπο σύνδεσης, το σώμα και το υλικό επένδυσης, το σχεδιασμό του καθίσματος, τη μέθοδο λειτουργίας και τις προδιαγραφές του έργου. Επικοινωνήστε με την ομάδα μας για τεχνική επιβεβαίωση και προσφορά.
Τύποι προϊόντων και επιλογές κατασκευής
Τα διαφορετικά συστήματα αγωγών απαιτούν διαφορετικά σχέδια πύλης. Η Shangtai μπορεί να παρέχει διαμορφώσεις που επιλέγονται σύμφωνα με τις συνθήκες εγκατάστασης, τη συχνότητα λειτουργίας, τις απαιτήσεις σφράγισης και τα χαρακτηριστικά του μεταφερόμενου μέσου.
Ανερχόμενες βαλβίδες πύλης στελέχους
Το στέλεχος κινείται προς τα πάνω καθώς ανοίγει η βαλβίδα, παρέχοντας μια ορατή ένδειξη της θέσης της βαλβίδας. Αυτή η διαμόρφωση χρησιμοποιείται συνήθως όπου ο χώρος εγκατάστασης επιτρέπει επαρκή απόσταση πάνω από τη βαλβίδα.
Μη ανερχόμενα σχέδια στελέχους
Το στέλεχος παραμένει εντός του σώματος ή του καπό της βαλβίδας κατά τη λειτουργία, καθιστώντας αυτή τη διαμόρφωση κατάλληλη για θέσεις όπου το κάθετο διάκενο είναι περιορισμένο.
Βαλβίδες πύλης OS&Y
Η εξωτερική κατασκευή βίδας και ζυγού διατηρεί το στέλεχος με σπείρωμα έξω από το σώμα της βαλβίδας και παρέχει σαφή οπτική ένδειξη της ανοιχτής ή κλειστής θέσης.
Βαλβίδες Wedge Gate
Διατίθενται διαμορφώσεις συμπαγούς σφήνας και εύκαμπτης σφήνας για διαφορετικές απαιτήσεις πίεσης, θερμοκρασίας, σφράγισης και σέρβις σωληνώσεων.
Ελαστικά σχέδια καθισμάτων
Οι ελαστικές διαμορφώσεις καθίσματος χρησιμοποιούν ένα ελαστομερές κάθισμα για να παρέχουν απόδοση στεγανοποίησης για κατάλληλες εφαρμογές νερού και χρήσεων.
Μεταλλικά σχέδια καθισμάτων
Η μεταλλική κατασκευή με έδραση μπορεί να επιλεγεί για εφαρμογές όπου η βαλβίδα απαιτεί διάταξη στεγανοποίησης από μέταλλο σε μέταλλο και υψηλότερη αντίσταση σε απαιτητικές συνθήκες συντήρησης.
Υλικά για διαφορετικά μέσα αγωγών
Η επιλογή υλικού θα πρέπει να λαμβάνει υπόψη το μέσο εργασίας, τη θερμοκρασία, την πίεση, τις συνθήκες διάβρωσης και τις μηχανικές απαιτήσεις του συστήματος σωληνώσεων. Ανάλογα με τον σχεδιασμό της βαλβίδας, τα διαθέσιμα υλικά μπορεί να περιλαμβάνουν χυτοσίδηρο, όλκιμο σίδηρο, χυτοσίδηρο, ανοξείδωτο χάλυβα, μπρούτζο και κράμα χάλυβα.
Χυτοσίδηρος και όλκιμος σίδηρος
Χρησιμοποιείται συνήθως για αγωγούς ύδρευσης, αποχέτευσης, HVAC και γενικών αγωγών κοινής ωφέλειας όπου οι συνθήκες λειτουργίας είναι κατάλληλες.
Ανθρακούχο και Χυτό Χάλυβα
Κατάλληλο για επιλεγμένες βιομηχανικές εφαρμογές, πετρελαίου και φυσικού αερίου, ισχύος και διεργασιών που απαιτούν υψηλότερη μηχανική αντοχή.
Ανοξείδωτο ατσάλι
Χρησιμοποιείται όπου απαιτείται βελτιωμένη αντοχή στη διάβρωση, με την κατάλληλη βαθμίδα επιλεγμένη ανάλογα με το μέσο και το περιβάλλον λειτουργίας.
Υλικά Μπρούτζου και Κράματος
Οι επιλογές υλικών μπορούν να ληφθούν υπόψη για συγκεκριμένα χαρακτηριστικά υγρού, συνθήκες θερμοκρασίας, απαιτήσεις διάβρωσης ή προδιαγραφές έργου.
Επιλογές πίεσης, σύνδεσης και λειτουργίας
Η διαμόρφωση της βαλβίδας θα πρέπει να ταιριάζει με το σχεδιασμό του αγωγού αντί να επιλέγεται μόνο από το μέγεθος. Η Shangtai μπορεί να διαμορφώσει τις βαλβίδες πύλης σύμφωνα με το ονομαστικό μέγεθος, την ονομαστική τιμή πίεσης, την τελική σύνδεση, τις συνθήκες εγκατάστασης και την απαιτούμενη ενεργοποίηση.
Βασικές παράμετροι επιλογής:Μέγεθος βαλβίδας, κατηγορία πίεσης, θερμοκρασία εργασίας, μέσο, πρότυπο σύνδεσης, υλικό αμαξώματος, υλικό επένδυσης, τύπος έδρας, θέση εγκατάστασης, μέθοδος λειτουργίας και ισχύοντα πρότυπα έργου.
Ανάλογα με τη διαμόρφωση του προϊόντος, οι επιλογές σύνδεσης μπορεί να περιλαμβάνουν συνδέσεις με φλάντζα, με σπείρωμα, συγκόλληση με υποδοχή, συγκόλληση άκρου ή άλλες καθορισμένες ακραίες συνδέσεις. Η επιλεγμένη σύνδεση θα πρέπει να ανταποκρίνεται στα υπάρχοντα πρότυπα αγωγών και απαιτήσεις εγκατάστασης.
Για χειροκίνητη λειτουργία, μπορούν να ληφθούν υπόψη χειροτροχοί, κιβώτια ταχυτήτων, τροχοί αλυσίδας και στελέχη επέκτασης. Όπου απαιτείται απομακρυσμένη ή αυτοματοποιημένη λειτουργία, η ηλεκτρική, η πνευματική ή η υδραυλική ενεργοποίηση μπορεί να διαμορφωθεί σύμφωνα με το μέγεθος της βαλβίδας, τη ροπή λειτουργίας, το σύστημα ελέγχου και το περιβάλλον εγκατάστασης.
Πού χρησιμοποιούνται βαλβίδες πύλης
Αυτές οι βαλβίδες χρησιμοποιούνται κυρίως για απομόνωση σωληνώσεων παρά για συνεχή στραγγαλισμό. Η ευθεία διαδρομή ροής τους τα καθιστά κατάλληλα για συστήματα όπου η χαμηλή αντίσταση ροής στην πλήρως ανοιχτή θέση και η αξιόπιστη απενεργοποίηση είναι σημαντικά.
Νερό και Λύματα
Χρησιμοποιείται σε διανομή νερού, εγκαταστάσεις επεξεργασίας, αντλιοστάσια, συστήματα αποχέτευσης και αγωγούς κοινής ωφέλειας για απομόνωση και συντήρηση τμημάτων.
Πετρέλαιο και Αέριο
Επιλέχθηκε για κατάλληλες υπηρεσίες αγωγών και διεργασιών όπου απαιτείται αξιόπιστη απομόνωση, με την επιφύλαξη της ισχύουσας πίεσης, του υλικού και των τυπικών απαιτήσεων.
Χημική Επεξεργασία
Οι διαμορφώσεις υλικού και στεγανοποίησης μπορούν να επιλεγούν σύμφωνα με το χημικό μέσο, τη θερμοκρασία, την πίεση και τις συνθήκες διάβρωσης.
Ηλεκτρισμός και Βιομηχανικές Υπηρεσίες
Χρησιμοποιείται σε συστήματα κοινής ωφέλειας, ψύξης, ατμού, διεργασιών και άλλων βιομηχανικών σωληνώσεων όπου ο επιλεγμένος σχεδιασμός βαλβίδας πληροί τις συνθήκες λειτουργίας.
Κατασκευή και Ποιοτικός Έλεγχος
Η Shangtai ενσωματώνει την κατασκευή, την επιθεώρηση, τις πωλήσεις και την τεχνική υπηρεσία βαλβίδων για την υποστήριξη διαφορετικών απαιτήσεων βιομηχανικών αγωγών. Οι διαδικασίες παραγωγής και επιθεώρησης επικεντρώνονται στην ακρίβεια διαστάσεων, την απόδοση πίεσης, την κατάσταση στεγανοποίησης, τις απαιτήσεις υλικού και τη συνολική λειτουργία της βαλβίδας.
Τα προϊόντα Shangtai είναι πιστοποιημένα σύμφωνα με τις ισχύουσες απαιτήσεις, συμπεριλαμβανομένων των ISO 9001, CE και EAC. Επιλεγμένα προϊόντα μπορούν επίσης να κατασκευαστούν και να δοκιμαστούν σύμφωνα με πρότυπα όπως το API 6D και το API 598 όταν απαιτείται από το έργο.
Πρότυπα και απαιτήσεις επιθεώρησης
Όταν ζητάτε μια προσφορά, προσδιορίστε το απαιτούμενο πρότυπο σχεδιασμού, την κατηγορία πίεσης, το πρότυπο σύνδεσης, το υλικό, το πρότυπο δοκιμής και τα έγγραφα πιστοποίησης. Αυτό επιτρέπει την επιβεβαίωση της διαμόρφωσης της βαλβίδας και των απαιτήσεων επιθεώρησης πριν από την παραγωγή.
Τεχνική υποστήριξη για την επιλογή βαλβίδων
Η επιλογή μιας βαλβίδας πύλης περιλαμβάνει περισσότερα από την αντιστοίχιση της ονομαστικής διαμέτρου του σωλήνα. Θα πρέπει να ληφθούν υπόψη το μέσο εργασίας, η πίεση, η θερμοκρασία, η θέση εγκατάστασης, οι διαστάσεις σύνδεσης, η συχνότητα λειτουργίας και η απαιτούμενη απόδοση στεγανοποίησης. Η Shangtai μπορεί να εξετάσει αυτές τις παραμέτρους και να προτείνει μια κατάλληλη διαμόρφωση με βάση τις πραγματικές συνθήκες του αγωγού.
Για απαιτήσεις έργου που αφορούν πολλαπλά μεγέθη ή προδιαγραφές βαλβίδων, μπορείτε επίσης να παρέχετε σχέδια αγωγών, χρονοδιαγράμματα βαλβίδων, τεχνικές προδιαγραφές ή υπάρχουσες πληροφορίες βαλβίδων. Η ομάδα μας μπορεί να ελέγξει τα διαθέσιμα δεδομένα πριν ετοιμάσει μια προσφορά.
Για περισσότερα προϊόντα βαλβίδων και διαθέσιμες διαμορφώσεις, επισκεφθείτε τη διεύθυνσηΣειρά προϊόντων βαλβίδας Shangtai.
Συχνές Ερωτήσεις
Τι τύποι βαλβίδων πύλης είναι διαθέσιμοι;
Οι κοινές διαμορφώσεις περιλαμβάνουν ανερχόμενο στέλεχος, μη ανερχόμενο στέλεχος, OS&Y, ελαστική έδραση, μεταλλική έδρα, συμπαγή σφήνα και εύκαμπτα σχέδια σφήνας. Η κατάλληλη κατασκευή εξαρτάται από την εφαρμογή του αγωγού και τις συνθήκες λειτουργίας.
Πώς επιλέγω τη σωστή βαλβίδα;
Η επιλογή θα πρέπει να λαμβάνει υπόψη το μέγεθος της βαλβίδας, την ονομαστική πίεση, τη θερμοκρασία εργασίας, το μέσο, τον τύπο σύνδεσης, τον χώρο εγκατάστασης, τη μέθοδο λειτουργίας, τις απαιτήσεις στεγανοποίησης και τις προδιαγραφές του έργου.
Τι υλικά είναι διαθέσιμα;
Ανάλογα με τη διαμόρφωση, τα υλικά του αμαξώματος μπορεί να περιλαμβάνουν χυτοσίδηρο, όλκιμο σίδηρο, χυτοσίδηρο, ανοξείδωτο χάλυβα, μπρούτζο και κράμα χάλυβα. Τα υλικά καθισμάτων και επένδυσης πρέπει να επιλέγονται σύμφωνα με το μέσο και τις συνθήκες λειτουργίας.
Είναι οι βαλβίδες πύλης κατάλληλες για ρύθμιση ροής;
Γενικά προορίζονται για πλήρως ανοιχτή ή πλήρως κλειστή απομόνωση αντί για συνεχή στραγγαλισμό. Οι βαλβίδες σφαιριδίου ή οι αποκλειστικές βαλβίδες ελέγχου λαμβάνονται υπόψη συνήθως όταν απαιτείται ακριβής ρύθμιση ροής.
Ποιες μέθοδοι λειτουργίας είναι διαθέσιμες;
Ανάλογα με το μέγεθος της βαλβίδας και τις συνθήκες εγκατάστασης, οι μέθοδοι λειτουργίας μπορεί να περιλαμβάνουν χειροκίνητο τροχό, κιβώτιο ταχυτήτων, ηλεκτρικό ενεργοποιητή, πνευματικό ενεργοποιητή, υδραυλικό ενεργοποιητή, τροχό αλυσίδας και στέλεχος επέκτασης.
Τι πρέπει να ελεγχθεί πριν την εγκατάσταση;
Επιβεβαιώστε το μέγεθος της βαλβίδας, την κατηγορία πίεσης, την τελική σύνδεση, τη συμβατότητα της φλάντζας, την ευθυγράμμιση των μπουλονιών, την καθαρότητα του αγωγού, τον χώρο εγκατάστασης και το διάκενο κίνησης στελέχους ή ενεργοποιητή πριν από την εγκατάσταση.
Μπορούν αυτές οι βαλβίδες να χρησιμοποιηθούν για υπόγεια εγκατάσταση;
Ναι, όταν η επιλεγμένη διαμόρφωση είναι κατάλληλη για ενταφιασμένη υπηρεσία. Ανάλογα με την εγκατάσταση, μπορεί να απαιτούνται στελέχη επέκτασης, προστατευτικές επιστρώσεις, κατάλληλα υλικά στεγανοποίησης και κατάλληλες διατάξεις κιβωτίων βαλβίδων.
Ποιες πληροφορίες χρειάζονται για μια προσφορά;
Δώστε το μέγεθος της βαλβίδας, την ονομαστική πίεση, το πρότυπο σύνδεσης, το σώμα και το υλικό επένδυσης, τον τύπο έδρας, το μέσο εργασίας, τη θερμοκρασία, τη μέθοδο λειτουργίας, την ποσότητα, τα απαιτούμενα πρότυπα και τυχόν σχέδια ή τεχνικά έγγραφα.
Χρειάζεστε διαμόρφωση βαλβίδας πύλης;
Στείλτε το μέγεθος της βαλβίδας, την ονομαστική πίεση, το μέσο, το πρότυπο σύνδεσης, το υλικό και τις απαιτήσεις λειτουργίας στη Shangtai για τεχνική επιβεβαίωση και προσφορά.
- View as

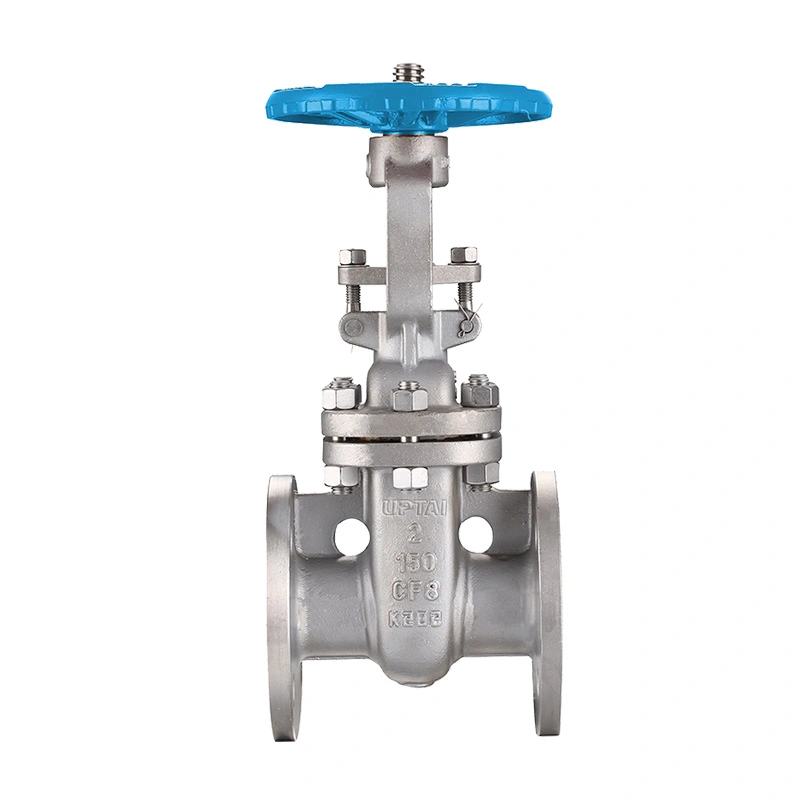

Βαλβίδα πύλης από ανοξείδωτο χάλυβα ANSI 150LB
Βαλβίδα πύλης από ανοξείδωτο χάλυβα ANSI 150LB σχεδιασμένη σύμφωνα με το API 603 και το ASME B16.34. Διαθέτει άκρα με φλάντζα RF, καθίσματα με σκληρή όψη Stellite 6 και απαιτήσεις NACE για βιομηχανική υπηρεσία αγωγών, παρέχοντας αμφίδρομη απενεργοποίηση και διαδρομή ροής με χαμηλή απώλεια πίεσης.

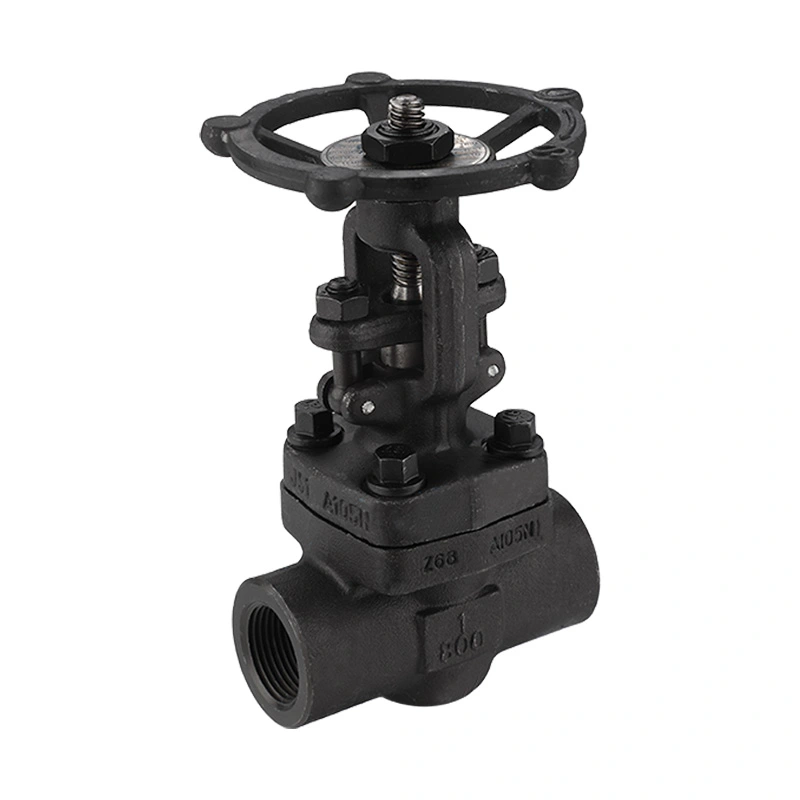

Βαλβίδα πύλης από σφυρήλατο ανθρακούχο χάλυβα 800LB
Το Forged Carbon Steel Gate Valve 800LB έχει σχεδιαστεί σύμφωνα με τα πρότυπα API 602 για αγωγούς υψηλής πίεσης. Διαθέτοντας στιβαρό σφυρήλατο σώμα A105, σχεδιασμό OS&Y και αξιόπιστη αμφίδρομη απενεργοποίηση, προσφέρει εξαιρετική αντοχή και έλεγχο ροής για απαιτητικά βιομηχανικά συστήματα.
Η Shangtai Valve είναι επαγγελματίας Βαλβίδες πύλης κατασκευαστής και προμηθευτής στην Κίνα. Καλώς ήρθατε στην εισαγωγή ποιοτικών προϊόντων από το εργοστάσιό μας εδώ.
