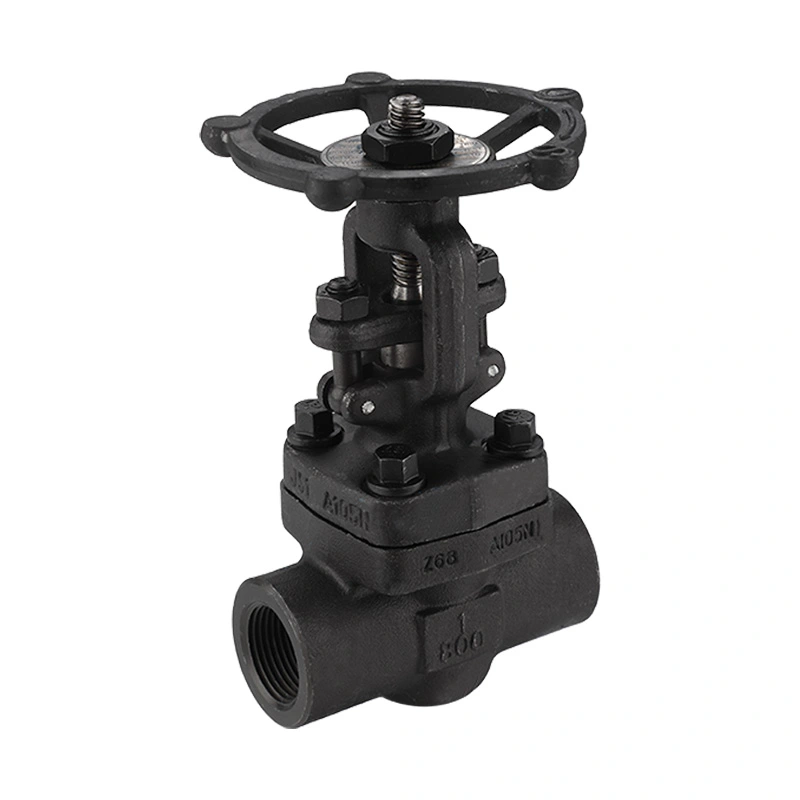

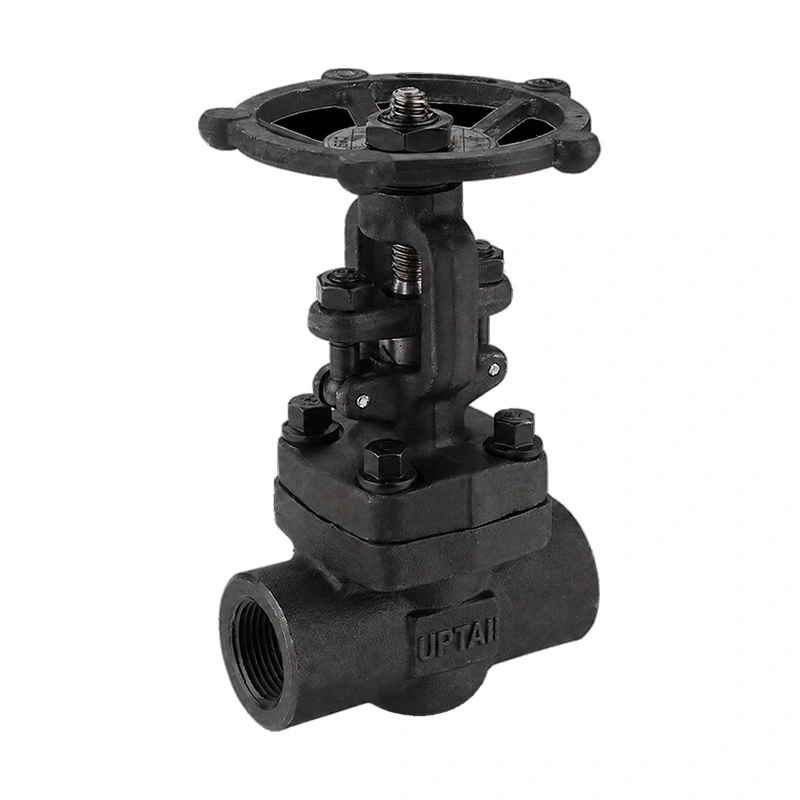

Βαλβίδα πύλης από σφυρήλατο ανθρακούχο χάλυβα 800LB

Το Forged Carbon Steel Gate Valve 800LB είναι μια σφυρήλατη βαλβίδα πύλης για βιομηχανικές σωληνώσεις μικρής οπής. Χρησιμοποιεί σώμα ASTM A105N, διάταξη στελέχους OS&Y, βιδωμένο καπό και λειτουργία χειροτροχού. Διατίθενται συνδέσεις NPT, BSP και ηλεκτροσυγκόλλησης για διαφορετικές διαμορφώσεις σωληνώσεων.

Η Shangtai κατασκευάζει βιομηχανικές βαλβίδες στο Wenzhou, Zhejiang, Κίνα. Η διαδικασία παραγωγής περιλαμβάνει μηχανική κατεργασία, συναρμολόγηση, δοκιμή πίεσης, επιθεώρηση, σήμανση και συσκευασία. Οι προδιαγραφές της βαλβίδας μπορούν να επιβεβαιωθούν από το απαιτούμενο μέγεθος, σύνδεση, μέσο, ​​πίεση, θερμοκρασία και απαιτήσεις υλικού.

Κύριες Διαστάσεις

Κατασκευή Βαλβίδων

Το σώμα της βαλβίδας είναι κατασκευασμένο από σφυρήλατο ανθρακούχο χάλυβα ASTM A105N. Το καπό είναι βιδωμένο στο σώμα, επιτρέποντας την πρόσβαση στα εσωτερικά μέρη μετά την απομόνωση και την αποσυμπίεση της γραμμής.

Στέλεχος OS&Y

Ο σχεδιασμός της εξωτερικής βίδας και ζυγού τοποθετεί το στέλεχος έξω από το σώμα της βαλβίδας. Η κίνηση του στελέχους μπορεί να φανεί κατά τη λειτουργία, η οποία παρέχει επίσης μια απλή οπτική ένδειξη της θέσης της βαλβίδας.

Στερεά σφήνα

Η σφήνα κινείται κάθετα για να κλείσει τη δίοδο ροής. Η βαλβίδα πύλης προορίζεται για σέρβις απομόνωσης και κανονικά λειτουργεί στην πλήρως ανοιχτή ή πλήρως κλειστή θέση.

Υλικά στελέχους και καθίσματος

Το αναγραφόμενο υλικό στελέχους είναι ASTM A182 F6a. Ο δίσκος είναι διαθέσιμος σε ASTM A-276 Gr. 420 με προαιρετική διαμόρφωση σκληρής όψης Stellite 6, ενώ το αναγραφόμενο υλικό καθίσματος είναι ASTM A-276 Gr. 410.

Πίεση και θερμοκρασία

Η βαλβίδα χαρακτηρίζεται CL800 με αναγραφόμενη μέγιστη πίεση λειτουργίας 1975 PSI. Η ισχύουσα πίεση εργασίας εξαρτάται από τη θερμοκρασία, το υλικό, το μέγεθος και τη σχετική ονομαστική πίεση-θερμοκρασία. Η βαλβίδα θα πρέπει να επιλέγεται χρησιμοποιώντας τις πραγματικές συνθήκες λειτουργίας και όχι μόνο την κατηγορία πίεσης.

Το αναφερόμενο εύρος θερμοκρασίας είναι -29ºc + 425ºc. Η έδρα, το στέλεχος, η συσκευασία και άλλα εσωτερικά υλικά θα πρέπει να ελέγχονται για συμβατότητα όταν η βαλβίδα χρησιμοποιείται σε υψηλές θερμοκρασίες.

Επιλογές τερματισμού σύνδεσης

Η βαλβίδα μπορεί να τροφοδοτηθεί με NPT, BSP ή άκρα συγκόλλησης με υποδοχή. Η σύνδεση πρέπει να ταιριάζει με τις προδιαγραφές του αγωγού και τη μέθοδο εγκατάστασης.

NPT

Τα άκρα με σπείρωμα NPT καθορίζονται σύμφωνα με το αναφερόμενο πρότυπο σύνδεσης ASME B1.20.1. Το μέγεθος του νήματος και τα εξαρτήματα που ταιριάζουν πρέπει να ελέγχονται πριν από την εγκατάσταση.

BSP

Τα άκρα BSP είναι διαθέσιμα για συστήματα σωληνώσεων που χρησιμοποιούν συμβατά σπειρώματα BSP. Η απαιτούμενη διαμόρφωση νήματος θα πρέπει να επιβεβαιωθεί κατά την παραγγελία.

Υποδοχή συγκόλλησης

Τα άκρα συγκόλλησης υποδοχών είναι κατάλληλα για σωληνώσεις μικρής οπής όπου απαιτείται συγκολλημένη σύνδεση. Οι διαδικασίες συγκόλλησης πρέπει να ακολουθούν τις ισχύουσες προδιαγραφές σωληνώσεων.

Απαιτήσεις NACE

Οι προδιαγραφές παραθέτουν το NACE MR0175 / ISO 15156. Για εφαρμογές σέρβις ξινής, τα υλικά βαλβίδων και οι απαιτήσεις κατασκευής θα πρέπει να επανεξεταστούν σε σχέση με τις πραγματικές συνθήκες συντήρησης και τις προδιαγραφές του έργου.

Όπου απαιτείται συμμόρφωση με το NACE, οι απαιτούμενες ποιότητες υλικού, τα όρια σκληρότητας, οι απαιτήσεις επιθεώρησης και η τεκμηρίωση θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή.

Τυπικές Εφαρμογές

Πετρέλαιο και φυσικό αέριο:Σημεία απομόνωσης μικρής οπής σε σωληνώσεις ανάντη, κατάντη και διεργασίας.

Διύλιση και Πετροχημικά:Γραμμές διεργασίας, σωληνώσεις κοινής ωφέλειας και συνδέσεις εξοπλισμού που απαιτούν χειροκίνητη απομόνωση.

Παραγωγή ενέργειας:Επιλεγμένες γραμμές ατμού, λέβητα και παροχής ενέργειας εντός των καθορισμένων ορίων πίεσης και θερμοκρασίας.

Βιομηχανικός εξοπλισμός:Συμπαγείς συναρμολογήσεις σωληνώσεων και εξοπλισμός διεργασίας που χρησιμοποιούν συνδέσεις με σπείρωμα ή υποδοχές συγκόλλησης.

Σημεία Επιλογής

Επιβεβαιώστε το μέγεθος της βαλβίδας, τον τύπο σύνδεσης, την πίεση λειτουργίας, τη θερμοκρασία, το μέσο και τις απαιτήσεις υλικού πριν την παραγγελία. Για εφαρμογές ξινής υπηρεσίας, παρέχετε την ισχύουσα προδιαγραφή NACE. Για συνδέσεις με σπείρωμα, επιβεβαιώστε τον τύπο και το μέγεθος του νήματος. Για συνδέσεις πρίζας-συγκόλλησης, επιβεβαιώστε τις διαστάσεις του σωλήνα και τις απαιτήσεις συγκόλλησης.

Η βαλβίδα προορίζεται για απομόνωση. Εάν η εφαρμογή απαιτεί συνεχή ρύθμιση ροής, η μέθοδος λειτουργίας και ο τύπος βαλβίδας θα πρέπει να επανεξεταστούν πριν από την επιλογή.

Εγκατάσταση και Συντήρηση

Επιθεωρήστε τη βαλβίδα και τα άκρα σύνδεσης πριν από την εγκατάσταση. Διατηρήστε τις εσωτερικές επιφάνειες καθαρές και αφαιρέστε τα προστατευτικά καλύμματα μόνο όταν η βαλβίδα είναι έτοιμη για εγκατάσταση.

Οι συνδέσεις με σπείρωμα πρέπει να συναρμολογούνται χρησιμοποιώντας την καθορισμένη μέθοδο στεγανοποίησης χωρίς υπερβολικό σφίξιμο. Για εκδόσεις ηλεκτροσυγκόλλησης, η διαδικασία συγκόλλησης θα πρέπει να ελέγχει την είσοδο θερμότητας και να ακολουθεί τις ισχύουσες απαιτήσεις σωληνώσεων.

Μετά την εγκατάσταση, λειτουργήστε τον χειροτροχό και ελέγξτε την πλήρη διαδρομή ανοίγματος και κλεισίματος. Πριν από τη συντήρηση, απομονώστε και αποσυμπιέστε τον αγωγό. Η επιθεώρηση πρέπει να περιλαμβάνει το στέλεχος, την περιοχή συσκευασίας, τη σύνδεση του καπό, τον χειροτροχό και τις επιφάνειες στεγανοποίησης.

Δοκιμές και Τεκμηρίωση

Η βαλβίδα έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το API 602, με το API 598 που καθορίζεται για δοκιμή και επιθεώρηση. Η επιθεώρηση μπορεί να περιλαμβάνει ελέγχους υλικού, επιθεώρηση διαστάσεων, δοκιμή κελύφους, δοκιμή διαρροής καθίσματος, έλεγχοι λειτουργίας και τελική επιθεώρηση.

Πληροφορίες υλικού, δεδομένα διαστάσεων, σχέδια, αρχεία επιθεώρησης και τεκμηρίωση δοκιμής μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις της παραγγελίας.

FAQ

Ε1: Τι είναι μια βαλβίδα πύλης από σφυρήλατο ανθρακούχο χάλυβα 800LB;

Το Forged Carbon Steel Gate Valve 800LB είναι μια σφυρήλατη βαλβίδα πύλης για σωληνώσεις μικρής οπής υψηλής πίεσης. Χρησιμοποιεί σώμα από σφυρήλατο ανθρακούχο χάλυβα και στοιχείο κλεισίματος τύπου πύλης για τη μόνωση του αγωγού. Η αναγραφόμενη διαμόρφωση περιλαμβάνει τη λειτουργία OS&Y, ένα βιδωτό καπό, τη λειτουργία χειροκίνητου τροχού και συνδέσεις NPT, BSP ή συγκόλλησης υποδοχής.

Ε2: Ποια είναι η διαφορά μεταξύ ενός OS&Y και ενός σχεδιασμού κρυφού στελέχους;

Σε ένα σχέδιο OS&Y, το στέλεχος είναι τοποθετημένο έξω από το σώμα της βαλβίδας και κινείται ορατά κατά τη λειτουργία. Ο σχεδιασμός με κρυφό στέλεχος διατηρεί την κίνηση του στελέχους μέσα στο σώμα της βαλβίδας. Η διάταξη OS&Y καθιστά ευκολότερη την οπτική αναγνώριση της κατά προσέγγιση θέσης της βαλβίδας.

Ε3: Πότε πρέπει να επιλεγεί σύνδεση πρίζας-συγκόλλησης;

Τα άκρα συγκόλλησης υποδοχών μπορούν να ληφθούν υπόψη για συστήματα σωληνώσεων μικρής οπής όπου απαιτείται συγκολλημένη σύνδεση. Το μέγεθος του σωλήνα, το πάχος του τοιχώματος, η διαδικασία συγκόλλησης και το πρότυπο σωληνώσεων έργου θα πρέπει να επιβεβαιωθούν πριν από την επιλογή.

Ε4: Απαιτεί η βαλβίδα τακτική λίπανση;

Οι απαιτήσεις λίπανσης εξαρτώνται από το σχεδιασμό της βαλβίδας και τις συνθήκες λειτουργίας. Το στέλεχος και τα λειτουργικά εξαρτήματα θα πρέπει να συντηρούνται σύμφωνα με τις οδηγίες συντήρησης του κατασκευαστή και δεν πρέπει να εφαρμόζονται ακατάλληλα λιπαντικά στα εξαρτήματα στεγανοποίησης.

Ε5: Τι μπορεί να προκαλέσει εξωτερική διαρροή γύρω από το στέλεχος;

Η διαρροή στην περιοχή του στελέχους μπορεί να σχετίζεται με την κατάσταση συσκευασίας, την κατάσταση της επιφάνειας του στελέχους, την ακατάλληλη ρύθμιση ή τη φθορά των εξαρτημάτων. Η βαλβίδα θα πρέπει να απομονώνεται και να αποσυμπιέζεται πριν από την επιθεώρηση ή τη συντήρηση του χώρου στεγανοποίησης.

Ε6: Μπορεί αυτή η βαλβίδα να προσαρμοστεί με άλλα υλικά;

Άλλες διαμορφώσεις υλικού είναι διαθέσιμες κατόπιν αιτήματος. Το απαιτούμενο σώμα, δίσκος, στέλεχος, κάθισμα και άλλα υλικά θα πρέπει να προσδιορίζονται σύμφωνα με το μέσο, ​​την πίεση, τη θερμοκρασία, τις συνθήκες διάβρωσης και τα ισχύοντα πρότυπα.

Ε7: Ποιες πληροφορίες πρέπει να παρέχονται για μια προσφορά;

Καταχωρίστε το μέγεθος βαλβίδας, τον τύπο σύνδεσης, το μέσο, ​​την πίεση λειτουργίας, τη θερμοκρασία, την ποσότητα, τις απαιτήσεις υλικού, τις απαιτήσεις NACE εάν υπάρχουν και τυχόν ισχύοντα σχέδια ή προδιαγραφές έργου.
