Professional Y Strainers Κατασκευαστής για ανθεκτικά βιομηχανικά συστήματα φιλτραρίσματος

Σανγκτάι Υ στραγγιστήριαέχουν σχεδιαστεί για την αφαίρεση στερεών σωματιδίων και υπολειμμάτων από τα μέσα σωληνώσεων πριν φτάσουν σε αντλίες, βαλβίδες ελέγχου, μετρητές, εναλλάκτες θερμότητας και άλλο εξοπλισμό κατάντη. Το σώμα σχήματος Υ παρέχει μια συμπαγή διάταξη φιλτραρίσματος με αφαιρούμενη οθόνη, καθιστώντας αυτά τα φίλτρα κατάλληλα για συστήματα σωληνώσεων όπου απαιτείται προστασία εξοπλισμού και βολική συντήρηση της οθόνης.

Τα φίλτρα τύπου Υ μπορούν να χρησιμοποιηθούν με νερό, λάδι, αέριο, ατμό και άλλα συμβατά βιομηχανικά μέσα, ανάλογα με το επιλεγμένο σώμα, σήτα και υλικά στεγανοποίησης. Οι διαθέσιμες διαμορφώσεις μπορούν να καθοριστούν σύμφωνα με το μέγεθος του αγωγού, την ονομαστική πίεση, την κατεύθυνση ροής, τις απαιτήσεις φιλτραρίσματος, το πρότυπο σύνδεσης και τις συνθήκες εγκατάστασης.

Προστασία βιομηχανικών αγωγών
Η Shangtai προμηθεύει φίλτρα αγωγού τύπου Υ για προστασία εξοπλισμού και διήθηση στερεών σωματιδίων. Δώστε το μέγεθος του αγωγού σας, το μέσο, την πίεση, τη θερμοκρασία, τον τύπο σύνδεσης και το απαιτούμενο επίπεδο φιλτραρίσματος για διαμόρφωση και υποστήριξη προσφοράς.

Πώς ένα φίλτρο Y προστατεύει τον εξοπλισμό κατάντη

Η οθόνη του φίλτρου παρεμποδίζει τα στερεά σωματίδια που μεταφέρονται από το μέσο του αγωγού ενώ επιτρέπει στο ρευστό να συνεχίσει μέσω της κύριας δίοδος ροής. Αυτό βοηθά στη μείωση του κινδύνου εισόδου υπολειμμάτων σε ευαίσθητα κατάντη εξαρτήματα και μπορεί να υποστηρίξει πιο σταθερή λειτουργία αντλιών, βαλβίδων ελέγχου, μετρητών, εναλλάκτη θερμότητας και παρόμοιου εξοπλισμού.

Σε αντίθεση με ένα φίλτρο που έχει σχεδιαστεί για λεπτό ή εξειδικευμένο διαχωρισμό, ένα φίλτρο αγωγού χρησιμοποιείται γενικά για τη μηχανική αφαίρεση μεγαλύτερων στερεών σωματιδίων και υπολειμμάτων από την πλευρά της εγκατάστασης. Το κατάλληλο άνοιγμα οθόνης θα πρέπει να επιλέγεται σύμφωνα με το απαιτούμενο επίπεδο προστασίας και την επιτρεπόμενη πτώση πίεσης του συστήματος.

Σχέδιο σώματος τύπου Y και αφαιρούμενης οθόνης

Το χαρακτηριστικό σώμα σχήματος Υ στεγάζει την οθόνη φιλτραρίσματος υπό γωνία ως προς την κύρια διαδρομή ροής. Αυτή η διαμόρφωση παρέχει μια συμπαγή διάταξη για πολλά βιομηχανικά συστήματα σωληνώσεων, ενώ επιτρέπει την αφαίρεση της οθόνης για επιθεώρηση και καθαρισμό.

Ανάλογα με τη σχεδίαση, μπορεί επίσης να παρέχεται σύνδεση αποστράγγισης ή αποστράγγισης για να βοηθήσει στην απομάκρυνση των συσσωρευμένων υπολειμμάτων χωρίς να αποσυναρμολογηθεί πλήρως ο αγωγός. Η πραγματική διαμόρφωση θα πρέπει να επιβεβαιωθεί σύμφωνα με το μοντέλο βαλβίδας ή φίλτρου, τη διάταξη εγκατάστασης και τις απαιτήσεις του έργου.

Ο καθαρισμός της οθόνης είναι μέρος της συντήρησης του φίλτρου
Καθώς συσσωρεύονται υπολείμματα στην οθόνη, η αντίσταση ροής μπορεί να αυξηθεί. Η τακτική επιθεώρηση και ο καθαρισμός συμβάλλουν στη διατήρηση της απαιτούμενης χωρητικότητας ροής και στη διατήρηση της απώλειας πίεσης εντός του αποδεκτού εύρους για το σύστημα.

Επιλογή πλέγματος οθόνης και διάτρησης

Το άνοιγμα της οθόνης είναι μία από τις πιο σημαντικές παραμέτρους κατά την επιλογή ενός φίλτρου τύπου Υ. Ένα μικρότερο άνοιγμα μπορεί να παρέχει λεπτότερη κατακράτηση σωματιδίων, αλλά μπορεί επίσης να αυξήσει την πτώση πίεσης και να απαιτεί πιο συχνό καθαρισμό όταν ο αγωγός περιέχει υψηλό επίπεδο υπολειμμάτων.

Η επιλογή πρέπει να λαμβάνει υπόψη το μέγεθος των σωματιδίων που πρέπει να αφαιρεθεί, το μεσαίο ιξώδες, τον ρυθμό ροής, την επιτρεπόμενη απώλεια πίεσης και την ευαισθησία του κατάντη εξοπλισμού. Η Shangtai μπορεί να ελέγξει αυτές τις παραμέτρους κατά την επιβεβαίωση της κατάλληλης διαμόρφωσης οθόνης.

Συντελεστής Επιλογής	Γιατί έχει σημασία
Μέγεθος Σωματιδίων	Καθορίζει το απαιτούμενο άνοιγμα της οθόνης για την απομάκρυνση των υπολειμμάτων
Ρυθμός ροής	Επηρεάζει την ταχύτητα ροής και την απώλεια πίεσης μέσω της οθόνης
Μεσαίου ιξώδους	Επηρεάζει την αντίσταση ροής και την απόδοση φιλτραρίσματος
Κατάντη Εξοπλισμός	Καθορίζει το απαιτούμενο επίπεδο προστασίας σωματιδίων
Συχνότητα καθαρισμού	Βοηθά να προσδιορίσετε εάν ο χειροκίνητος καθαρισμός ή μια διάταξη αποστράγγισης/φύσησης είναι κατάλληλη

Χωρητικότητα πτώσης πίεσης και ροής

Οποιοδήποτε φίλτρο εισάγει κάποια απώλεια πίεσης επειδή το μέσο περνά μέσα από ένα πλέγμα. Η πτώση πίεσης μπορεί να αυξηθεί καθώς συσσωρεύονται σωματίδια στο στοιχείο φιλτραρίσματος. Για το λόγο αυτό, η επιλογή του φίλτρου Υ θα πρέπει να λαμβάνει υπόψη τον απαιτούμενο ρυθμό ροής, το μέγεθος του σωλήνα, την περιοχή της οθόνης, το άνοιγμα της οθόνης και την επιτρεπόμενη διαφορική πίεση.

Ο τακτικός καθαρισμός είναι σημαντικός όταν ο αγωγός μεταφέρει σημαντική ποσότητα υπολειμμάτων. Τα μετρητές πίεσης ή οι δείκτες διαφορικής πίεσης μπορούν να χρησιμοποιηθούν σε κατάλληλα συστήματα για να προσδιορίσετε πότε η οθόνη χρειάζεται επιθεώρηση ή καθαρισμό.

Προσανατολισμός εγκατάστασης και κατεύθυνση ροής

Η σωστή εγκατάσταση είναι σημαντική για την αποτελεσματική συλλογή σωματιδίων και την εύκολη συντήρηση. Το βέλος ροής στο σώμα του φίλτρου πρέπει να ταιριάζει με την πραγματική κατεύθυνση ροής του αγωγού. Ο θάλαμος οθόνης θα πρέπει επίσης να τοποθετηθεί σύμφωνα με το συγκεκριμένο μοντέλο και το συγκεκριμένο μέσο, έτσι ώστε τα συλλεγμένα συντρίμμια να μπορούν να παραμείνουν μέσα στον καθορισμένο θάλαμο.

Πολλά σχέδια τύπου Y μπορούν να εγκατασταθούν σε οριζόντιους αγωγούς, ενώ ορισμένες διαμορφώσεις μπορούν επίσης να χρησιμοποιηθούν σε κάθετους αγωγούς όταν η κατεύθυνση ροής και ο προσανατολισμός της οθόνης είναι κατάλληλοι. Οι απαιτήσεις εγκατάστασης θα πρέπει να επιβεβαιωθούν πριν από την τοποθέτηση του φίλτρου στο σύστημα.

Για ατμό ή άλλες ειδικές υπηρεσίες, ο προσανατολισμός εγκατάστασης μπορεί να απαιτεί πρόσθετη προσοχή για τη διαχείριση της πρόσβασης συμπυκνώματος, αποστράγγισης και συντήρησης. Ακολουθείτε πάντα την ισχύουσα τεκμηρίωση του προϊόντος και τις απαιτήσεις σωληνώσεων του έργου.

Υλικά αμαξώματος και οθόνης

Η επιλογή υλικού θα πρέπει να βασίζεται στο μέσο του αγωγού, την πίεση, τη θερμοκρασία και τις συνθήκες διάβρωσης. Τα κοινά υλικά αμαξώματος περιλαμβάνουν ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, χυτοσίδηρο, όλκιμο σίδηρο και κράμα χάλυβα. Ο ανοξείδωτος χάλυβας και άλλα ανθεκτικά στη διάβρωση υλικά μπορούν να επιλεγούν για την οθόνη ανάλογα με το περιβάλλον σέρβις.

Για διαβρωτικά μέσα ή μέσα σε υψηλότερη θερμοκρασία, τόσο το σώμα όσο και τα υλικά της εσωτερικής οθόνης θα πρέπει να ελέγχονται για συμβατότητα. Τα υλικά στεγανοποίησης πρέπει επίσης να επιλέγονται ανάλογα με τη θερμοκρασία και το μέσο λειτουργίας.

Τερματικές συνδέσεις για βιομηχανικές σωληνώσεις

Τα φίλτρα τύπου Y Shangtai μπορούν να διαμορφωθούν με διαφορετικές επιλογές τελικής σύνδεσης σύμφωνα με το σχεδιασμό του αγωγού και τα ισχύοντα πρότυπα. Οι κοινές διαμορφώσεις περιλαμβάνουν συνδέσεις με φλάντζα, με σπείρωμα, συγκόλληση με πισινό και συνδέσεις συγκόλλησης υποδοχής.

Όταν επιλέγετε μια σύνδεση, λάβετε υπόψη το πρότυπο του αγωγού, το ονομαστικό μέγεθος, την ονομαστική πίεση, τη μέθοδο εγκατάστασης, τον διαθέσιμο χώρο και τις απαιτήσεις συντήρησης. Η αντιστοίχιση της σύνδεσης του φίλτρου με το υπάρχον σύστημα σωληνώσεων βοηθά στην απλοποίηση της εγκατάστασης και της μελλοντικής αντικατάστασης.

Εφαρμογές προϊόντων

Τα φίλτρα Y εγκαθίστανται συνήθως ανάντη του εξοπλισμού που μπορεί να επηρεαστεί από στερεά σωματίδια ή υπολείμματα εγκατάστασης. Οι τυπικές εφαρμογές περιλαμβάνουν:

Συστήματα αγωγών πετρελαίου και φυσικού αερίου
Πετροχημική και χημική επεξεργασία
Συστήματα επεξεργασίας και παροχής νερού
Παραγωγή ρεύματος και σωληνώσεις κοινής ωφέλειας
Συστήματα HVAC και κρύου νερού
Σωληνώσεις θαλάσσιων και πλοίων
Αγωγοί βιομηχανικής διεργασίας
Προστασία αντλίας και βαλβίδας ελέγχου
Προστασία εναλλάκτη θερμότητας και μετρητή

Η κατάλληλη διαμόρφωση του φίλτρου εξαρτάται από το μέσο, τις συνθήκες λειτουργίας, τις απαιτήσεις φιλτραρίσματος και το ισχύον πρότυπο σωληνώσεων. Για ειδικά υγρά ή σοβαρό σέρβις, οι τεχνικές παράμετροι θα πρέπει να επανεξεταστούν πριν από την επιλογή.

Κατασκευή, Επιθεώρηση και Ποιοτικός Έλεγχος

Η Shangtai ελέγχει τις βασικές απαιτήσεις κατασκευής και επιθεώρησης σύμφωνα με τις ισχύουσες προδιαγραφές προϊόντος. Η επιλογή υλικού, οι διαστάσεις του αμαξώματος, η διαμόρφωση της οθόνης, οι διαστάσεις σύνδεσης, τα εξαρτήματα στεγανοποίησης και οι απαιτήσεις που σχετίζονται με την πίεση μπορούν να αναθεωρηθούν κατά την παραγωγή και την επιθεώρηση ποιότητας.

Η Shangtai λειτουργεί βάσει συστήματος διαχείρισης ποιότητας ISO 9001 και παρέχει προϊόντα με ισχύουσα υποστήριξη πιστοποίησης CE και EAC. Όπου απαιτείται από το έργο, τα σχετικά πρότυπα και απαιτήσεις επιθεώρησης όπως το API 6D και το API 598 μπορούν να αναθεωρηθούν σύμφωνα με την τεκμηρίωση του συγκεκριμένου προϊόντος και παραγγελίας.

Τεκμηρίωση Έργου και Επιθεώρηση
Για βιομηχανικά έργα, η Shangtai μπορεί να ελέγξει τις απαιτούμενες προδιαγραφές υλικών, τις ονομασίες πίεσης, τα πρότυπα σύνδεσης, τις απαιτήσεις επιθεώρησης, τα σχέδια και την ισχύουσα τεκμηρίωση πριν από την παραγωγή και την αποστολή.

Πώς να επιλέξετε το σωστό σουρωτήρι τύπου Y

Πριν ζητήσετε προσφορά, ετοιμάστε τις ακόλουθες πληροφορίες:

Ονομαστικό μέγεθος σωλήνα ή φίλτρου
Αξιολόγηση πίεσης
Μέσο εργασίας
Θερμοκρασία λειτουργίας
Απαιτούμενο μέγεθος πλέγματος οθόνης ή διάτρησης
Υλικό σώματος και οθόνης
Τερματισμός τύπου σύνδεσης
Προσανατολισμός εγκατάστασης αγωγού
Απαιτούμενος ρυθμός ροής
Ποσότητα και απαιτήσεις έργου
Σχέδια, προδιαγραφές ή τεχνικά έγγραφα, εάν υπάρχουν

Εάν το φίλτρο προορίζεται να προστατεύει μια συγκεκριμένη αντλία, βαλβίδα ελέγχου, μετρητή ή εναλλάκτη θερμότητας, η παροχή των πληροφοριών εξοπλισμού και του απαιτούμενου επιπέδου φιλτραρίσματος μπορεί να βοηθήσει στον προσδιορισμό της κατάλληλης διαμόρφωσης.

Συχνές Ερωτήσεις

Ποιοι είναι οι συνήθεις τύποι φίλτρων σωλήνων;

Τα κοινά σχέδια περιλαμβάνουν φίλτρα τύπου Υ, καλάθι, τύπου Τ, διπλής όψης και προσωρινούς κώνους. Μια διαμόρφωση τύπου Υ λαμβάνεται συχνά υπόψη όταν απαιτείται μια συμπαγής ενσωματωμένη διάταξη και αφαιρούμενη οθόνη. Η τελική επιλογή εξαρτάται από τη διάταξη του αγωγού, τη χωρητικότητα ροής, την πρόσβαση συντήρησης και τις απαιτήσεις φιλτραρίσματος.

Πώς μπορώ να επιλέξω το σωστό μέγεθος πλέγματος οθόνης ή διάτρησης;

Η επιλογή εξαρτάται από το μέγεθος των σωματιδίων που πρέπει να αφαιρεθούν, το μεσαίο ιξώδες, τον ρυθμό ροής, την επιτρεπόμενη πτώση πίεσης και την ευαισθησία του κατάντη εξοπλισμού. Μια πιο λεπτή οθόνη δεν είναι πάντα η κατάλληλη επιλογή γιατί μπορεί να αυξήσει την απώλεια πίεσης και τη συχνότητα καθαρισμού.

Μπορεί ένα φίλτρο τύπου Υ να τοποθετηθεί κάθετα;

Ορισμένες διαμορφώσεις μπορούν να εγκατασταθούν σε κάθετες σωληνώσεις όταν η κατεύθυνση ροής και ο προσανατολισμός της οθόνης είναι κατάλληλοι. Η εγκατάσταση θα πρέπει να ακολουθεί το βέλος ροής, τις οδηγίες του προϊόντος και τις απαιτήσεις του συγκεκριμένου μέσου και διάταξης αγωγού.

Πόσο συχνά πρέπει να καθαρίζεται η οθόνη του φίλτρου;

Η συχνότητα καθαρισμού εξαρτάται από την ποσότητα και τον τύπο των υπολειμμάτων στον αγωγό. Ένα μανόμετρο ή ένας δείκτης διαφορικής πίεσης μπορεί να βοηθήσει στον εντοπισμό της αυξανόμενης αντίστασης και στον προσδιορισμό του πότε απαιτείται επιθεώρηση ή καθαρισμός οθόνης.

Τα φίλτρα Y θα μειώσουν την πίεση του αγωγού;

Ναί. Οποιοδήποτε φίλτρο δημιουργεί κάποια πτώση πίεσης καθώς το μέσο περνά μέσα από την οθόνη. Το σωστό μέγεθος, η κατάλληλη επιλογή οθόνης, η επαρκής περιοχή ροής και ο τακτικός καθαρισμός μπορούν να βοηθήσουν στη διατήρηση της απώλειας πίεσης εντός του αποδεκτού εύρους του συστήματος.

Τι υλικά είναι διαθέσιμα;

Τα κοινά υλικά αμαξώματος περιλαμβάνουν ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, χυτοσίδηρο, όλκιμο σίδηρο και κράμα χάλυβα. Τα υλικά της οθόνης είναι συχνά από ανοξείδωτο χάλυβα ή άλλα ανθεκτικά στη διάβρωση κράματα. Το κατάλληλο υλικό εξαρτάται από το μέσο, την πίεση, τη θερμοκρασία και τις συνθήκες διάβρωσης.

Ποιες τελικές συνδέσεις μπορούν να παρασχεθούν;

Οι κοινές επιλογές περιλαμβάνουν συνδέσεις με φλάντζα, με σπείρωμα, συγκολλήσεις από άκρη σε άκρη και υποδοχές. Η απαιτούμενη σύνδεση πρέπει να ταιριάζει με το πρότυπο του αγωγού, το ονομαστικό μέγεθος, την ονομαστική πίεση και τις απαιτήσεις εγκατάστασης.

Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Δώστε το μέγεθος, την ονομαστική πίεση, τον τύπο του φίλτρου, το υλικό του αμαξώματος, το μέγεθος πλέγματος οθόνης ή διάτρησης, το μέσο εργασίας, τη θερμοκρασία, τον τύπο σύνδεσης, τη θέση εγκατάστασης, τον ρυθμό ροής και την ποσότητα. Τα σχέδια ή οι προδιαγραφές του έργου είναι επίσης χρήσιμα όταν εμπλέκεται μια συγκεκριμένη διαμόρφωση ή απαίτηση επιθεώρησης.

Χρειάζεστε ένα φίλτρο τύπου Y για τον αγωγό σας;
Στείλτε το μέγεθος, το μέσο, την πίεση, τη θερμοκρασία, τον τύπο σύνδεσης, την απαίτηση φιλτραρίσματος και την ποσότητα του σωλήνα σας στη Shangtai για τεχνική επιβεβαίωση και προσφορά.

Αποστολή ΕρώτησηςήΕπικοινωνήστε με την Shangtai Valveγια βοήθεια με την επιλογή φίλτρου τύπου Υ, τις τεχνικές προδιαγραφές, τις απαιτήσεις του έργου και την προσφορά.

View as

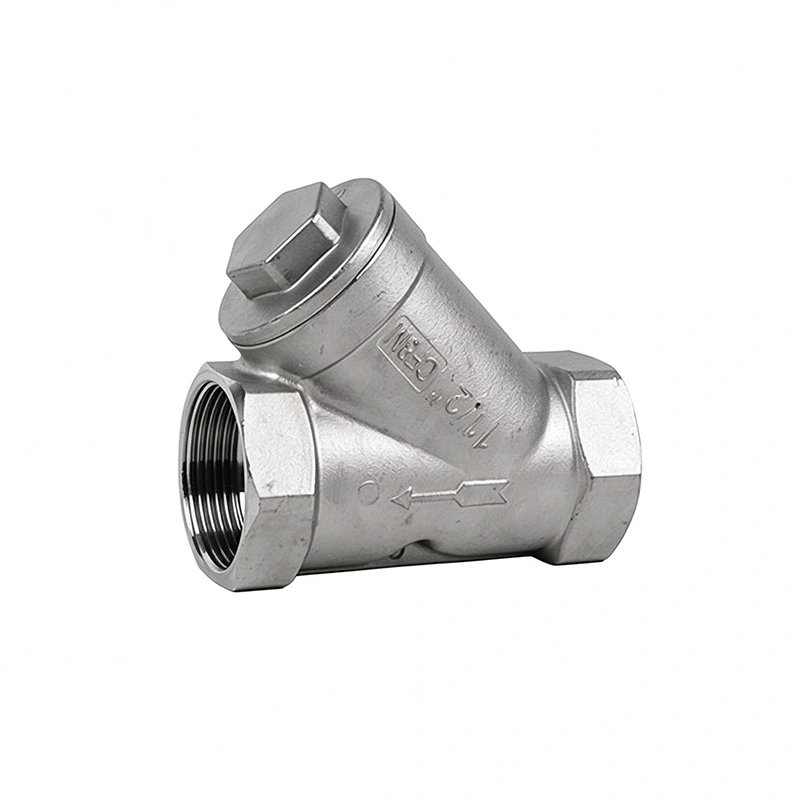

Ανοξείδωτο ατσάλι Y-Strainer
