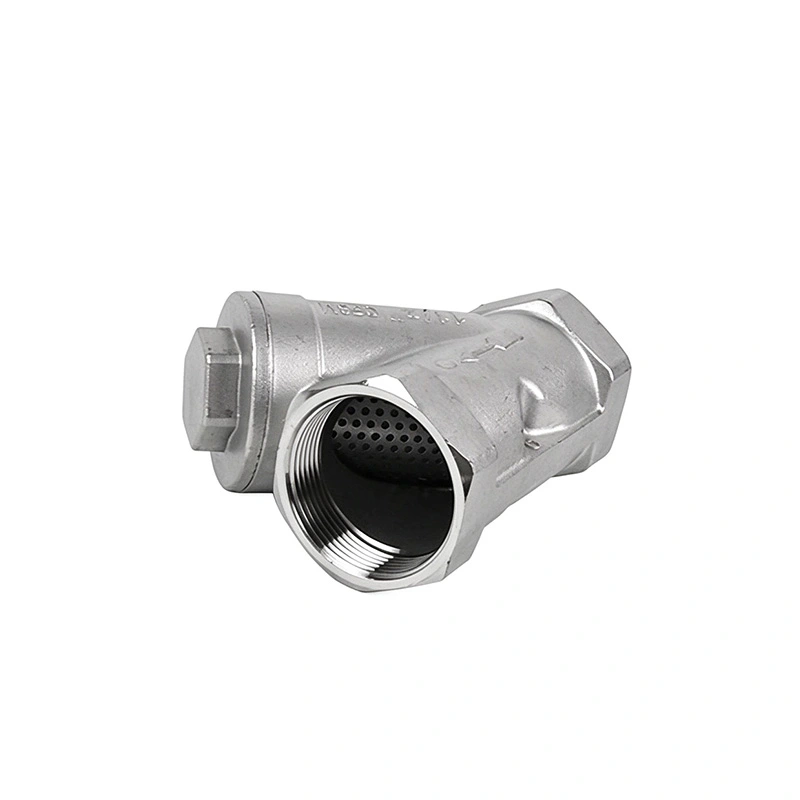

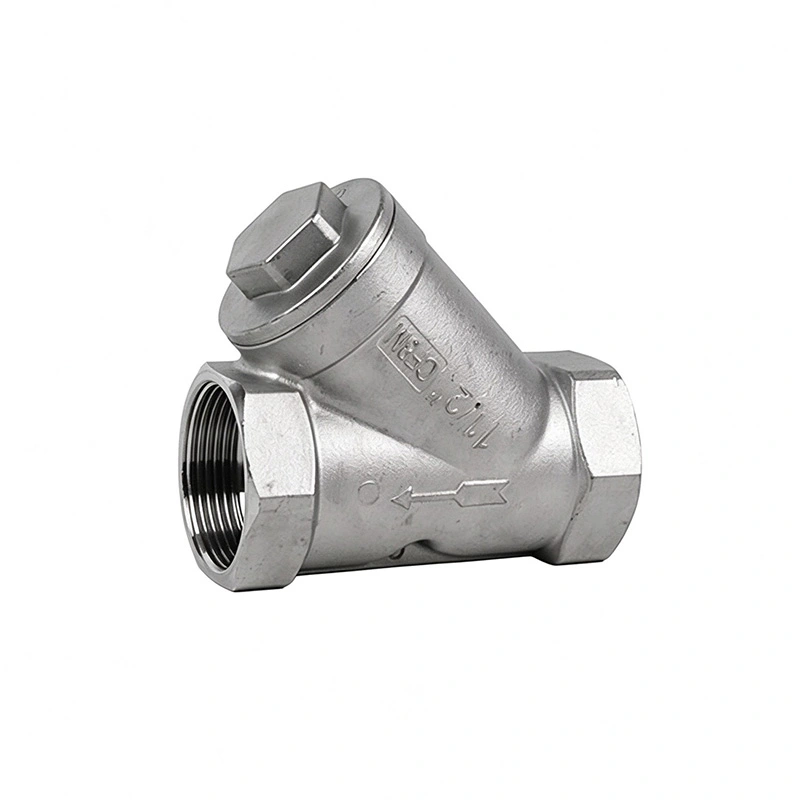

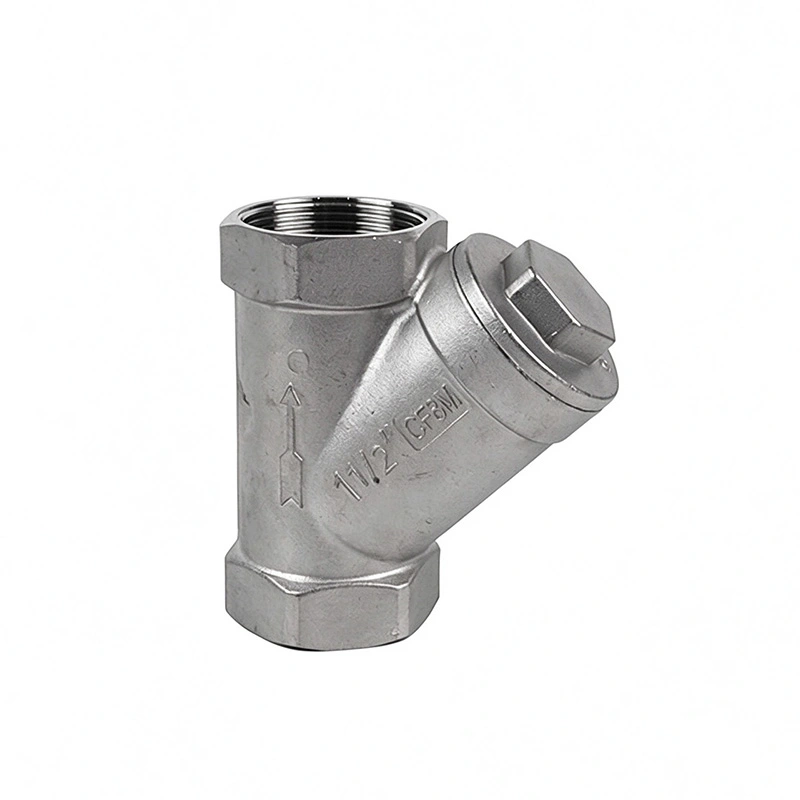

Ανοξείδωτο ατσάλι Y-Strainer

Ένα ανοξείδωτο χάλυβα Y-Strainer χρησιμοποιείται για την αφαίρεση αιωρούμενων στερεών, σκουριάς, αλάτων και άλλων ανεπιθύμητων σωματιδίων από μια γραμμή ρευστού προτού φτάσουν στον εξοπλισμό κατάντη. Συνήθως εγκαθίσταται ανάντη αντλιών, βαλβίδων ελέγχου, μετρητών, εναλλάκτη θερμότητας και άλλων εξαρτημάτων που μπορεί να επηρεαστούν από στερεούς ρύπους.

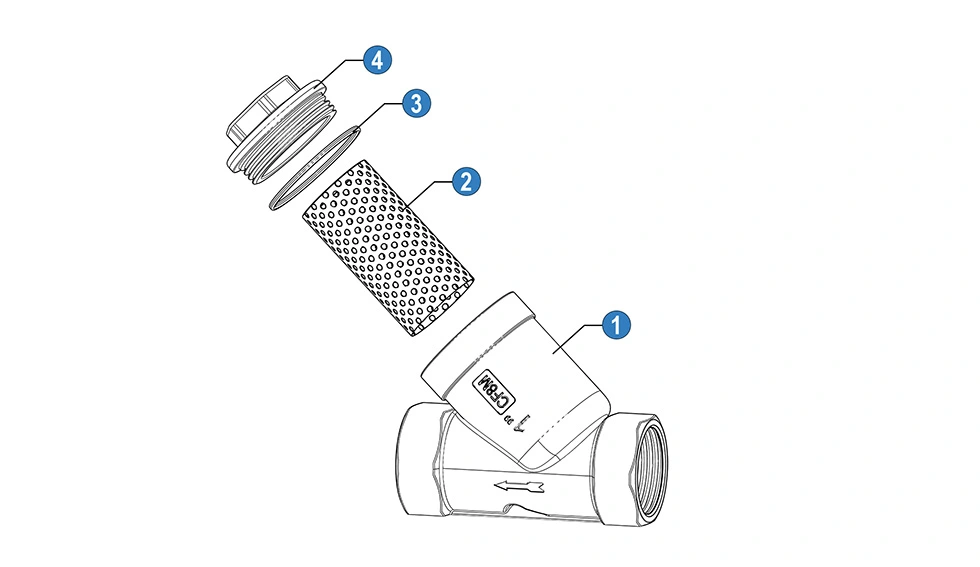

Το υγρό εισέρχεται από την είσοδο και διέρχεται από μια αφαιρούμενη οθόνη που είναι εγκατεστημένη μέσα στο σώμα του φίλτρου. Τα στερεά σωματίδια συγκρατούνται από την οθόνη, ενώ το φιλτραρισμένο υγρό συνεχίζει μέσω της εξόδου. Η οθόνη μπορεί να αφαιρεθεί και να καθαριστεί όταν τα συσσωρευμένα υπολείμματα αρχίσουν να περιορίζουν τη ροή.

Η οθόνη θα πρέπει να επιθεωρείται και να καθαρίζεται όταν η διαφορά πίεσης στο φίλτρο αυξάνεται, η ροή προς τα κάτω μειώνεται ή η τακτική επιθεώρηση δείχνει σημαντική ποσότητα συλλεγμένων υπολειμμάτων. Το διάστημα καθαρισμού εξαρτάται από την καθαριότητα του μέσου και τις συνθήκες λειτουργίας.

Η επιλογή θα πρέπει να λαμβάνει υπόψη το μέγεθος του αγωγού, τον ρυθμό ροής, την πίεση λειτουργίας, τη θερμοκρασία, τον τύπο ρευστού και το απαιτούμενο επίπεδο φιλτραρίσματος. Το φίλτρο πρέπει να παρέχει την απαιτούμενη ικανότητα ροής χωρίς να δημιουργεί υπερβολική απώλεια πίεσης υπό κανονικές συνθήκες λειτουργίας.

Η ακρίβεια φιλτραρίσματος καθορίζεται από την προδιαγραφή ανοίγματος οθόνης ή πλέγματος. Μια λεπτότερη οθόνη μπορεί να συγκρατήσει μικρότερα σωματίδια, αλλά μπορεί επίσης να δημιουργήσει μεγαλύτερη πτώση πίεσης και να απαιτεί πιο συχνό καθαρισμό. Επομένως, η κατάλληλη οθόνη θα πρέπει να επιλεγεί σύμφωνα με το μέγεθος των σωματιδίων που πρέπει να αφαιρεθούν και τον απαιτούμενο ρυθμό ροής.

Τα φίλτρα Υ μπορούν να χρησιμοποιηθούν με συμβατό νερό, λάδι, αέριο και άλλα βιομηχανικά υγρά. Το υλικό του αμαξώματος, το υλικό σήτας, τα εξαρτήματα στεγανοποίησης, η ονομαστική πίεση και η βαθμολογία θερμοκρασίας θα πρέπει να ελέγχονται σε σχέση με τις πραγματικές συνθήκες συντήρησης πριν από την επιλογή.

Ναί. Η κατεύθυνση ροής πρέπει να ακολουθεί το βέλος ή το σημάδι ροής στο σώμα του φίλτρου. Η θέση εγκατάστασης θα πρέπει επίσης να επιτρέπει την πρόσβαση στο θάλαμο οθόνης για επιθεώρηση και καθαρισμό. Για τη συγκεκριμένη διαμόρφωση θα πρέπει να ακολουθούνται οι οδηγίες εγκατάστασης του κατασκευαστή.

Ένα φίλτρο Υ χρησιμοποιείται γενικά για τη μηχανική αφαίρεση στερεών σωματιδίων από έναν αγωγό και συχνά εγκαθίσταται ως προστατευτική συσκευή ανάντη άλλου εξοπλισμού. Ένα φίλτρο μπορεί να χρησιμοποιεί λεπτότερο ή πιο εξειδικευμένο μέσο διήθησης όταν απαιτείται συγκεκριμένο επίπεδο αφαίρεσης σωματιδίων. Η κατάλληλη επιλογή εξαρτάται από το ρευστό, το μέγεθος των σωματιδίων, τον ρυθμό ροής και τις απαιτήσεις φιλτραρίσματος.

Η απώλεια πίεσης μπορεί να επηρεαστεί από το μέγεθος του φίλτρου, το άνοιγμα της οθόνης, τον ρυθμό ροής, το ιξώδες του υγρού και την ποσότητα των υπολειμμάτων που συσσωρεύονται στην οθόνη. Η επιλογή κατάλληλου μεγέθους και ο καθαρισμός της οθόνης πριν από την εμφάνιση υπερβολικών ρύπων μπορεί να βοηθήσει στη διατήρηση των απαιτούμενων συνθηκών ροής.

Οι βασικές πληροφορίες περιλαμβάνουν ονομαστικό μέγεθος σωλήνα, τύπο σύνδεσης, υγρό μέσο, ​​πίεση λειτουργίας, θερμοκρασία λειτουργίας, ρυθμός ροής, απαιτούμενη ακρίβεια φιλτραρίσματος, υλικό σώματος και προδιαγραφές οθόνης. Για ειδικές εφαρμογές, θα πρέπει επίσης να επιβεβαιωθούν πρόσθετες απαιτήσεις όπως αντοχή στη διάβρωση, προσανατολισμός εγκατάστασης ή τεκμηρίωση επιθεώρησης.
