Globe Valves
Globe Valves Κατασκευαστής για ακριβή έλεγχο ροής σε βιομηχανικά συστήματα
Οι βαλβίδες Globe Shangtai έχουν σχεδιαστεί για εφαρμογές που απαιτούν ελεγχόμενη ρύθμιση ροής, στραγγαλισμό και αξιόπιστη απενεργοποίηση σε βιομηχανικά συστήματα σωληνώσεων. Η γραμμική κίνηση του δίσκου έναντι της έδρας επιτρέπει τη σταδιακή ρύθμιση του ανοίγματος της βαλβίδας, καθιστώντας αυτόν τον τύπο βαλβίδας κατάλληλο για συστήματα όπου ο έλεγχος ροής είναι πιο σημαντικός από τη διατήρηση της χαμηλότερης δυνατής απώλειας πίεσης.
Η Shangtai προμηθεύει χυτές και σφυρήλατες διαμορφώσεις βαλβίδων υδρόγειου σε ανθρακούχο χάλυβα και ανοξείδωτο χάλυβα για ατμό, νερό, πετρέλαιο, αέριο, χημική επεξεργασία, πετροχημική, παραγωγή ηλεκτρικής ενέργειας και γενικές βιομηχανικές υπηρεσίες. Η κατασκευή βαλβίδας, η ονομαστική πίεση, η τελική σύνδεση, η επένδυση και η μέθοδος λειτουργίας μπορούν να επιλεγούν σύμφωνα με το μέσο και τις συνθήκες λειτουργίας.
Προμήθεια βαλβίδας Globe για βιομηχανικές σωληνώσεις
Η Shangtai υποστηρίζει τυπικές και ειδικές για το έργο διαμορφώσεις βαλβίδων υδρογείου με βάση το μέγεθος της βαλβίδας, την κατηγορία πίεσης, τη θερμοκρασία, τη μέση, τις απαιτήσεις ροής, τον τύπο σύνδεσης, το υλικό και την ενεργοποίηση. Στείλτε τις τεχνικές απαιτήσεις σας για επιβεβαίωση διαμόρφωσης και προσφορά.
Μοτίβα βαλβίδων σφαιρών για διαφορετικές διατάξεις σωληνώσεων
Το σχέδιο του σώματος της βαλβίδας επηρεάζει την κατεύθυνση ροής, την απώλεια πίεσης, τον χώρο εγκατάστασης και την πρόσβαση στη συντήρηση. Η Shangtai μπορεί να παρέχει διαφορετικά σχέδια βαλβίδων υδρογείου σύμφωνα με τη διάταξη του αγωγού και τις απαιτήσεις εξυπηρέτησης.
Βαλβίδες σφαιρών ευθείας σχεδίου
Η είσοδος και η έξοδος είναι διατεταγμένες κατά μήκος του άξονα του κύριου σώματος με τη ροή να ανακατευθύνεται μέσω της βαλβίδας. Αυτή είναι μια κοινή διαμόρφωση για γενικές εφαρμογές βιομηχανικών αγωγών.
Γωνιακές βαλβίδες σφαιρών
Η είσοδος και η έξοδος είναι τοποθετημένες υπό γωνία, επιτρέποντας στη βαλβίδα να αλλάξει την κατεύθυνση ροής, ενώ μειώνεται η ανάγκη για πρόσθετο γωνιακό σωλήνα σε κατάλληλες εγκαταστάσεις.
Y-Pattern Globe Valves
Η κεκλιμένη διάταξη σώματος και στελέχους παρέχει μια πιο άμεση διαδρομή ροής από τη συμβατική κατασκευή ευθύγραμμου σχεδίου, καθιστώντας τα σχέδια με μοτίβο Υ κατάλληλα για επιλεγμένες υπηρεσίες υψηλής ροής ή απαιτητικές υπηρεσίες.
Επιλογή μοτίβου:Το κατάλληλο μοτίβο αμαξώματος θα πρέπει να αξιολογείται μαζί με τον ρυθμό ροής, την επιτρεπόμενη πτώση πίεσης, την κατεύθυνση του αγωγού, τον χώρο εγκατάστασης, τη θερμοκρασία λειτουργίας και τις απαιτήσεις συντήρησης.
Κατασκευή βαλβίδας χύτευσης και σφυρηλάτησης σφαιρών
Η Shangtai παρέχει τόσο χυτή όσο και σφυρηλατημένη κατασκευή για διαφορετικές απαιτήσεις βιομηχανικών υπηρεσιών. Η κατάλληλη μέθοδος κατασκευής εξαρτάται από το μέγεθος της βαλβίδας, την κατηγορία πίεσης, το υλικό, τις μηχανικές απαιτήσεις και τις προδιαγραφές του έργου.
Cast Globe Valves
Η χυτή κατασκευή είναι κατάλληλη για ένα ευρύ φάσμα βιομηχανικών μεγεθών και διαμορφώσεων βαλβίδων. Μπορεί να υποστηρίξει διαφορετικά σχέδια αμαξώματος και διατάξεις σύνδεσης για σωληνώσεις διεργασιών και βοηθητικών σωληνώσεων.
Σφυρήλατες βαλβίδες Globe
Η σφυρήλατη κατασκευή θεωρείται συνήθως για εφαρμογές με μικρότερη διάμετρο, υψηλότερη πίεση ή απαιτητικές εφαρμογές όπου οι μηχανικές ιδιότητες του υλικού του αμαξώματος είναι σημαντικές.
Η επιλογή υλικού θα πρέπει να βασίζεται στο μέσο εργασίας, τη θερμοκρασία, την πίεση, τις συνθήκες διάβρωσης και τα ισχύοντα πρότυπα του έργου. Οι διαμορφώσεις ανθρακούχου χάλυβα και ανοξείδωτου χάλυβα μπορούν να επιλεγούν για διαφορετικές υπηρεσίες επεξεργασίας και χρησιμότητας.
Επιλογή υλικών και περιποίησης
Το σώμα της βαλβίδας είναι μόνο ένα μέρος της διαδικασίας επιλογής υλικού. Το κάθισμα, ο δίσκος, το στέλεχος και άλλα διαβρεγμένα εξαρτήματα ή εξαρτήματα που περιέχουν πίεση θα πρέπει επίσης να λαμβάνονται υπόψη ανάλογα με το μέσο και το περιβάλλον λειτουργίας.
Ανθρακούχο χάλυβα
Χρησιμοποιείται για κατάλληλες εφαρμογές νερού, λαδιού, αερίου, ατμού και βιομηχανικών διεργασιών όπου οι συνθήκες λειτουργίας είναι συμβατές με την κατασκευή από ανθρακούχο χάλυβα.
Ανοξείδωτο ατσάλι
Επιλέγεται όπου απαιτείται βελτιωμένη αντίσταση στη διάβρωση. Η κατάλληλη ποιότητα ανοξείδωτου χάλυβα θα πρέπει να προσδιορίζεται σύμφωνα με το μέσο, τη θερμοκρασία και τις χημικές συνθήκες.
Υλικά δίσκου και καθίσματος
Τα υλικά επένδυσης και στεγανοποίησης πρέπει να ταιριάζουν με το μέσο εργασίας, τη θερμοκρασία, την πίεση, τις συνθήκες διάβρωσης και την απαιτούμενη απόδοση διακοπής λειτουργίας.
Συσκευασία και σφράγιση
Η επιλογή συσκευασίας και φλάντζας θα πρέπει να λαμβάνει υπόψη τη θερμοκρασία λειτουργίας, την πίεση, τη συμβατότητα του μέσου και τις απαιτήσεις συντήρησης.
Θέματα ρύθμισης ροής και πτώσης πίεσης
Οι βαλβίδες σφαιρών επιλέγονται συνήθως όταν ο αγωγός απαιτεί πιο ελεγχόμενη ρύθμιση της ροής από ό,τι μπορεί να προσφέρει μια απλή βαλβίδα απομόνωσης. Η θέση του δίσκου μπορεί να αλλάξει σταδιακά για να ρυθμιστεί η περιοχή διέλευσης και να επηρεαστεί ο ρυθμός ροής.
Ωστόσο, η εσωτερική διαδρομή ροής μιας σφαιρικής βαλβίδας γενικά δημιουργεί μεγαλύτερη απώλεια πίεσης από μια βαλβίδα πλήρους οπής με ευθεία δίοδο. Για το λόγο αυτό, η επιλογή βαλβίδας θα πρέπει να εξισορροπεί την απαιτούμενη λειτουργία ελέγχου με την επιτρεπόμενη πτώση πίεσης και τις ενεργειακές απαιτήσεις του συστήματος.
Εξετάστε το ρυθμό ροής πριν την επιλογή βαλβίδας
Για εφαρμογές ελέγχου ροής, παρέχετε τον απαιτούμενο ρυθμό ροής, την πίεση εισόδου και εξόδου, τη θερμοκρασία λειτουργίας, τη μέση και την αναμενόμενη πτώση πίεσης όποτε είναι διαθέσιμη. Αυτές οι παράμετροι βοηθούν στον προσδιορισμό του κατάλληλου μεγέθους βαλβίδας και της εσωτερικής διαμόρφωσης.
Χειροκίνητη και Αυτοματοποιημένη Λειτουργία
Ανάλογα με το μέγεθος της βαλβίδας, τις συνθήκες λειτουργίας και τις απαιτήσεις ελέγχου, οι βαλβίδες Globe Shangtai μπορούν να διαμορφωθούν για χειροκίνητη ή αυτοματοποιημένη λειτουργία. Η χειροκίνητη λειτουργία χειροκίνητου τροχού είναι κατάλληλη για εφαρμογές όπου η τοπική ρύθμιση είναι επαρκής, ενώ οι ενεργοποιημένες διαμορφώσεις μπορούν να ενσωματωθούν σε αυτοματοποιημένα συστήματα ελέγχου διεργασιών.
Λειτουργία χειροκίνητου τροχού
Μια πρακτική λύση για χειροκίνητους αγωγούς όπου η ρύθμιση και η διακοπή της βαλβίδας εκτελούνται τοπικά.
Λειτουργία με γρανάζια
Τα κιβώτια ταχυτήτων μπορούν να ληφθούν υπόψη για μεγαλύτερες βαλβίδες ή εφαρμογές όπου η απαιτούμενη δύναμη λειτουργίας καθιστά την άμεση λειτουργία του χειροτροχού λιγότερο πρακτική.
Ηλεκτρική ενεργοποίηση
Οι ηλεκτρικοί ενεργοποιητές μπορούν να ενσωματωθούν με κατάλληλα συστήματα ελέγχου για απομακρυσμένη λειτουργία και αυτοματοποιημένο έλεγχο διεργασιών.
Πνευματική ενεργοποίηση
Οι πνευματικοί ενεργοποιητές μπορούν να χρησιμοποιηθούν όπου είναι διαθέσιμα συστήματα πεπιεσμένου αέρα και απαιτείται γρήγορη ή απομακρυσμένη λειτουργία βαλβίδας.
Για τις απαιτήσεις αυτοματοποιημένων βαλβίδων, η επιλογή ενεργοποιητή θα πρέπει να λαμβάνει υπόψη τη ροπή ή την ώθηση λειτουργίας, το μέγεθος βαλβίδας, τη διαφορά πίεσης, τη συχνότητα ελέγχου, τη διαθέσιμη τροφοδοσία ρεύματος ή αέρα και τις περιβαλλοντικές συνθήκες.
Εφαρμογές σε συστήματα Steam, Διεργασιών και Βοηθητικά Συστήματα
Οι βαλβίδες σφαιρών χρησιμοποιούνται ευρέως σε βιομηχανικά συστήματα όπου απαιτείται ρύθμιση ροής, έλεγχος πίεσης ή αξιόπιστη διακοπή λειτουργίας. Οι εφαρμογές τους ποικίλλουν ανάλογα με το υλικό του αμαξώματος, την ονομαστική πίεση, το εύρος θερμοκρασίας, την επένδυση και τη διαμόρφωση σύνδεσης.
Συστήματα ατμού
Χρησιμοποιείται για κατάλληλες υπηρεσίες αγωγών ατμού όπου η θερμοκρασία, η πίεση, τα υλικά στεγανοποίησης και η κατασκευή βαλβίδων επιλέγονται για τις συνθήκες λειτουργίας.
Πετρέλαιο και Αέριο
Εφαρμόζεται σε επιλεγμένες διεργασίες πετρελαίου και αερίου και γραμμές κοινής ωφέλειας όπου απαιτείται ελεγχόμενη ροή και αξιόπιστη διακοπή λειτουργίας.
Χημικά και Πετροχημικά
Οι διαμορφώσεις υλικού και επένδυσης μπορούν να επιλεγούν σύμφωνα με το χημικό μέσο, τη θερμοκρασία, την πίεση και τα χαρακτηριστικά διάβρωσης.
Παραγωγή ενέργειας
Χρησιμοποιείται σε κατάλληλα συστήματα ατμού, νερού, ψύξης και βοηθητικών συστημάτων όπου απαιτείται ρύθμιση ροής και απομόνωση.
Σωληνώσεις ύδρευσης και κοινής ωφέλειας
Επιλέγεται για βιομηχανικούς αγωγούς νερού, κοινής ωφελείας και διεργασιών σύμφωνα με την απαιτούμενη πίεση, θερμοκρασία, υλικό και λειτουργία ελέγχου.
Γενικές Βιομηχανικές Υπηρεσίες
Μπορούν να καθοριστούν κατάλληλες διαμορφώσεις για εργοστάσια παραγωγής και άλλα βιομηχανικά συστήματα σωληνώσεων που απαιτούν ελεγχόμενη ροή ή διακοπή λειτουργίας.
Τερματικές συνδέσεις και απαιτήσεις εγκατάστασης
Η Shangtai μπορεί να προμηθεύει βαλβίδες υδρόγειου με διαφορετικές διαμορφώσεις ακραίων συνδέσεων, συμπεριλαμβανομένων συνδέσεων με φλάντζα, συγκόλλησης με άκρο, συγκόλλησης με υποδοχή, σπειρώματος και άλλες συνδέσεις που καθορίζονται για το έργο. Η επιλεγμένη σύνδεση πρέπει να ταιριάζει με το πρότυπο του αγωγού, την κατηγορία πίεσης, τις διαστάσεις και τη μέθοδο εγκατάστασης.
Πριν από την εγκατάσταση, επαληθεύστε την ετικέτα και το μέγεθος της βαλβίδας, την ονομαστική πίεση, τις διαστάσεις σύνδεσης, την κατεύθυνση ροής, τη συμβατότητα της φλάντζας, την ευθυγράμμιση των μπουλονιών, την καθαρότητα του αγωγού και τον διαθέσιμο χώρο για λειτουργία χειροτροχού ή ενεργοποιητή.
Τα περισσότερα σφαιρικά σώματα βαλβίδων περιλαμβάνουν σήμανση κατεύθυνσης ροής. Η βαλβίδα πρέπει να εγκατασταθεί σύμφωνα με την επισημασμένη κατεύθυνση και τα ισχύοντα σχέδια σωληνώσεων ή τις προδιαγραφές του έργου.
Για άλλες βιομηχανικές διαμορφώσεις βαλβίδων, επισκεφθείτε τη διεύθυνσηΣειρά προϊόντων βαλβίδας Shangtaiγια να ελέγξετε τα διαθέσιμα προϊόντα και εφαρμογές.
Κατασκευή, Δοκιμές και Ποιοτικός Έλεγχος
Η Shangtai διαχειρίζεται την κατασκευή και την επιθεώρηση σύμφωνα με την καθορισμένη διαμόρφωση βαλβίδων και τις απαιτήσεις του έργου. Ο ποιοτικός έλεγχος μπορεί να καλύψει την επιθεώρηση διαστάσεων, τις απαιτήσεις υλικού, τη δοκιμή πίεσης, την απόδοση σφράγισης, τη λειτουργία λειτουργίας και άλλα ισχύοντα στοιχεία επιθεώρησης.
Οι βαλβίδες Shangtai είναι πιστοποιημένες κατά ISO 9001, CE και EAC. Επιλεγμένα προϊόντα μπορούν επίσης να κατασκευαστούν και να δοκιμαστούν σύμφωνα με τα ισχύοντα διεθνή πρότυπα, συμπεριλαμβανομένων των API 6D και API 598, όταν απαιτείται από το έργο.
Τεκμηρίωση έργου:Όταν απαιτείται, προσδιορίστε τα ισχύοντα πρότυπα, τις απαιτήσεις επιθεώρησης, τα έγγραφα πιστοποίησης, τα σχέδια, τις απαιτήσεις υλικών και τις διαδικασίες δοκιμών κατά την υποβολή ερωτήματος.
Πώς να καθορίσετε μια βαλβίδα Globe
Για ακριβή επιλογή βαλβίδας, παρέχετε όσο το δυνατόν περισσότερες πληροφορίες λειτουργίας. Η βασική προδιαγραφή περιλαμβάνει συνήθως το ονομαστικό μέγεθος, την κατηγορία πίεσης, το μέσο εργασίας, τη θερμοκρασία λειτουργίας, την απαιτούμενη ταχύτητα ροής, την επιτρεπόμενη πτώση πίεσης, τη σύνδεση άκρου, το υλικό του αμαξώματος, τις απαιτήσεις επένδυσης και τη μέθοδο λειτουργίας.
Για εφαρμογές διεργασίας, πρόσθετες πληροφορίες όπως πίεση ανάντη και κατάντη, κανονική και μέγιστη παροχή, πυκνότητα ή ιξώδες υγρού, απαιτήσεις διακοπής λειτουργίας και συνθήκες ελέγχου μπορούν να βοηθήσουν στον προσδιορισμό της κατάλληλης διαμόρφωσης βαλβίδας.
Συχνές Ερωτήσεις
Τι τύποι μοτίβων βαλβίδων υδρογείου είναι διαθέσιμοι;
ΚοινόςGlobe ValvesΤα μοτίβα περιλαμβάνουν ίσιο μοτίβο, μοτίβο γωνίας και μοτίβο Υ. Η επιλογή εξαρτάται από τη διάταξη του αγωγού, την πτώση πίεσης, τις απαιτήσεις ροής, τον χώρο εγκατάστασης και τις συνθήκες συντήρησης.
Πώς επιλέγω τη σωστή βαλβίδα;
Λάβετε υπόψη το μέγεθος της βαλβίδας, την κατηγορία πίεσης, τη θερμοκρασία εργασίας, το μέσο, τον ρυθμό ροής, την επιτρεπόμενη πτώση πίεσης, τη σύνδεση άκρου, τις απαιτήσεις περικοπής και τη μέθοδο λειτουργίας. Οι εφαρμογές διεργασιών μπορεί επίσης να απαιτούν πληροφορίες πίεσης ανάντη και κατάντη.
Ποιες τελικές συνδέσεις είναι διαθέσιμες;
Οι διαθέσιμες διαμορφώσεις μπορεί να περιλαμβάνουν συνδέσεις με φλάντζα, συγκόλληση άκρου, συγκόλληση με πρίζα, με σπείρωμα και άλλες συνδέσεις που καθορίζονται για το έργο, ανάλογα με το σχεδιασμό της βαλβίδας και τις απαιτήσεις εφαρμογής.
Είναι σημαντική η κατεύθυνση ροής κατά την εγκατάσταση;
Ναί. Τα περισσότερα μοντέλα έχουν σήμανση κατεύθυνσης ροής στο σώμα. Η εγκατάσταση πρέπει να ακολουθεί τη σημειωμένη κατεύθυνση μαζί με τα ισχύοντα σχέδια σωληνώσεων και τις απαιτήσεις του έργου.
Μπορούν τα προϊόντα να εξοπλιστούν με ενεργοποιητές;
Ναί. Ανάλογα με την εφαρμογή, τα προϊόντα μπορούν να διαμορφωθούν με χειροτροχούς, κιβώτια ταχυτήτων, ηλεκτρικούς ενεργοποιητές, πνευματικούς ενεργοποιητές ή άλλα κατάλληλα εξαρτήματα αυτοματισμού.
Τι πρέπει να ελεγχθεί πριν την εγκατάσταση;
Ελέγξτε το μέγεθος της βαλβίδας, την ονομαστική πίεση, το πρότυπο σύνδεσης, την κατεύθυνση ροής, τη συμβατότητα της φλάντζας, την καθαρότητα του αγωγού, την ευθυγράμμιση των μπουλονιών και τον διαθέσιμο χώρο λειτουργίας πριν από την εγκατάσταση.
Τι συντήρηση απαιτείται συνήθως;
Συνιστάται η τακτική επιθεώρηση της συσκευασίας, του στελέχους, της άρθρωσης του καπό, των επιφανειών στεγανοποίησης και του μηχανισμού λειτουργίας. Τα διαστήματα συντήρησης πρέπει να καθορίζονται σύμφωνα με τις συνθήκες σέρβις, τη συχνότητα λειτουργίας και τις οδηγίες του κατασκευαστή.
Ποιες πληροφορίες χρειάζονται για μια προσφορά;
Καταχωρίστε το μέγεθος της βαλβίδας, την κατηγορία πίεσης, τον τύπο σύνδεσης, το σώμα και τις απαιτήσεις επένδυσης, το μέσο εργασίας, τη θερμοκρασία, τον ρυθμό ροής, τον τύπο λειτουργίας, την ποσότητα, τα ισχύοντα πρότυπα και τυχόν απαιτούμενα σχέδια ή τεχνικά έγγραφα.
Χρειάζεστε μια βαλβίδα Globe για το σύστημα σωληνώσεων σας;
Στείλτε το μέγεθος της βαλβίδας, την πίεση, το μέσο, τη θερμοκρασία, τις απαιτήσεις ροής, το πρότυπο σύνδεσης και τη μέθοδο λειτουργίας στη Shangtai για τεχνική επιβεβαίωση και προσφορά.
- View as

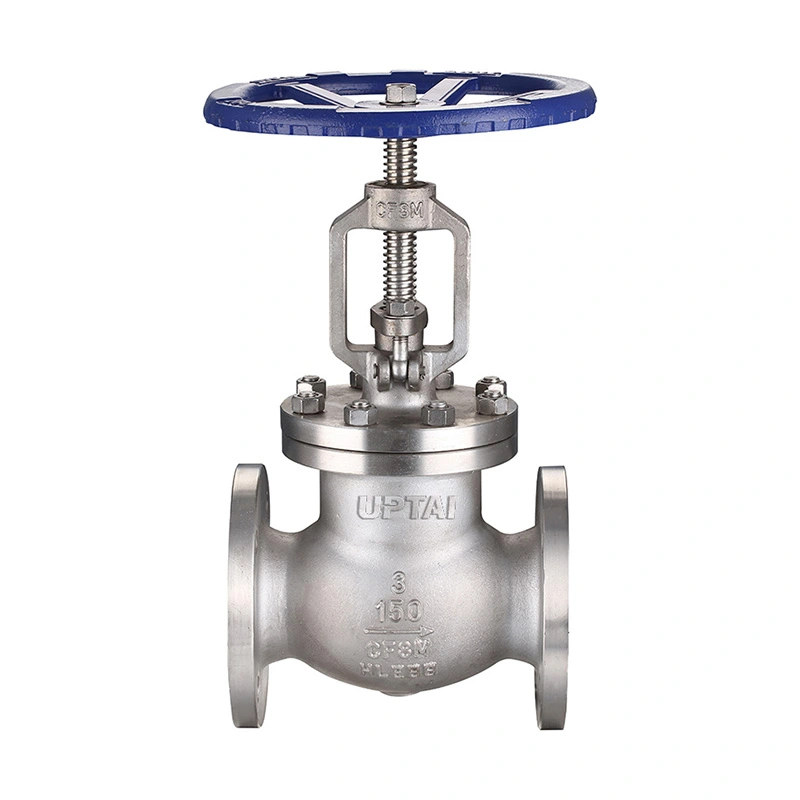

ANSI Standard Flanged Globe Valve
Οι τυπικές βαλβίδες με φλάντζα της Shangtai ANSI παρέχουν ακριβή ρύθμιση ροής και αξιόπιστη σφιχτή απενεργοποίηση για βιομηχανικούς αγωγούς. Κατασκευασμένα σε αυστηρή συμμόρφωση με τις προδιαγραφές ANSI B16.34, διαθέτουν στιβαρή δομή και σταθερή απόδοση στεγανοποίησης. Ως άμεσο εργοστάσιο με αυστηρό ποιοτικό έλεγχο και συσκευασία εξαγωγικής ποιότητας, παρέχουμε ανθεκτικές βαλβίδες υδρογείου για εφαρμογές πετροχημικών, ηλεκτρικής ενέργειας και επεξεργασίας νερού.

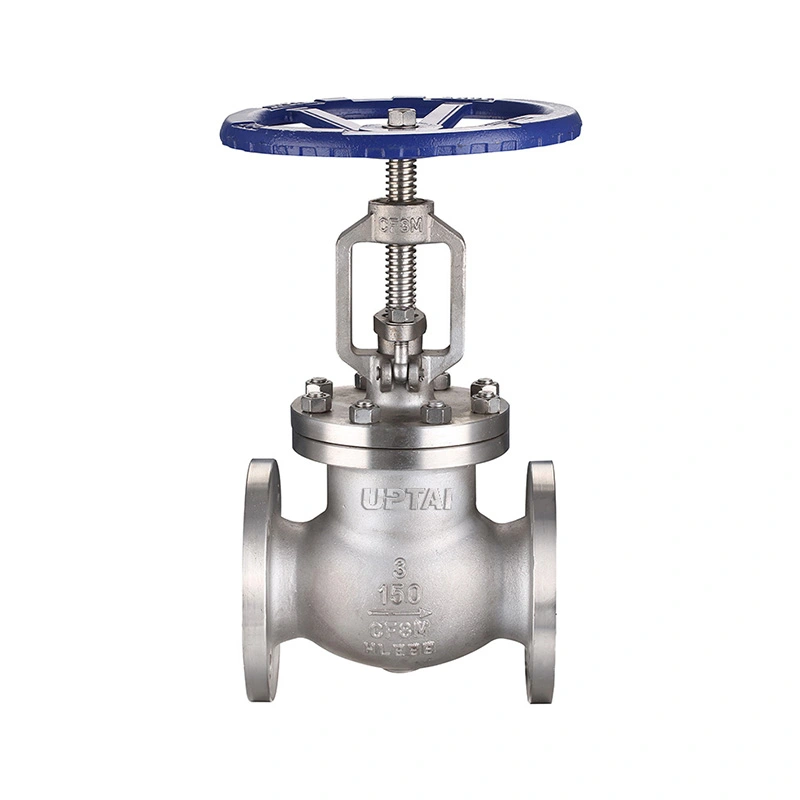

Βαλβίδα σφαιρικής φλάντζας από σφυρήλατο ανοξείδωτο χάλυβα κλάσης 150
Η βαλβίδα σφαιρικής φλάντζας από σφυρήλατο ανοξείδωτο ατσάλι Shangtai Class 150 παρέχει ανώτερο έλεγχο ροής και αντοχή στη διάβρωση. Διαθέτοντας στιβαρή σφυρηλατημένη κατασκευή και εύκολη εγκατάσταση με φλάντζα, εξασφαλίζει αξιόπιστη στεγανοποίηση για κρίσιμα συστήματα σωληνώσεων.

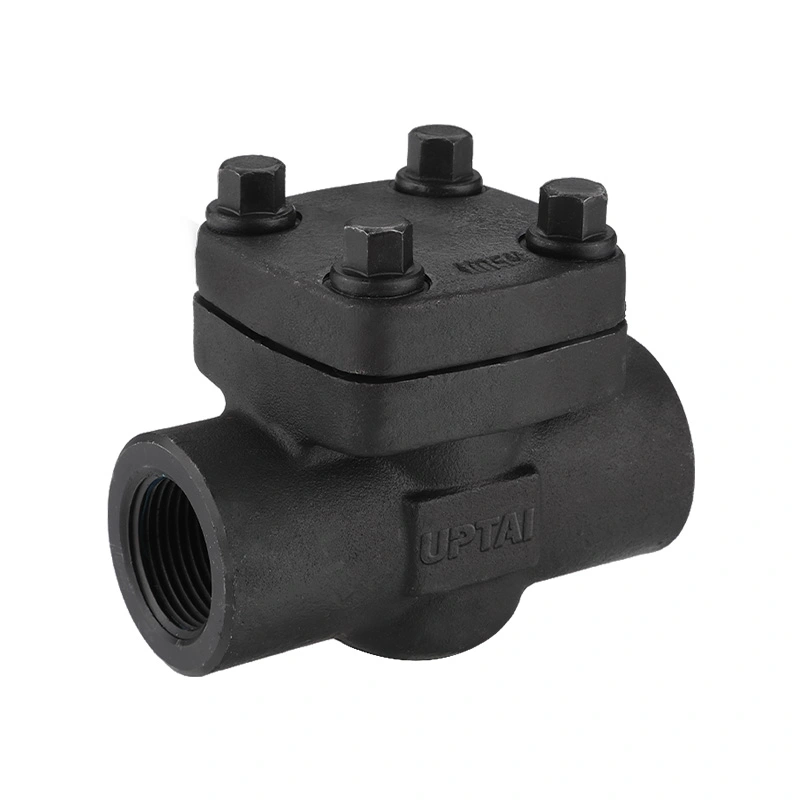

800LB ASTM A105N Βαλβίδα σφυρηλατημένης σφαίρας από χάλυβα άνθρακα
Η βαλβίδα σφυρηλατημένης σφαίρας από χάλυβα UPTAI 800LB ASTM A105N προσφέρει εξαιρετική αντοχή για στραγγαλισμό υψηλής πίεσης. Κανονικοποιημένο για ανώτερη σκληρότητα, εξασφαλίζει αξιόπιστη ρύθμιση ροής και σφιχτό κλείσιμο σε απαιτητικά βιομηχανικά συστήματα σωληνώσεων.
Η Shangtai Valve είναι επαγγελματίας Globe Valves κατασκευαστής και προμηθευτής στην Κίνα. Καλώς ήρθατε στην εισαγωγή ποιοτικών προϊόντων από το εργοστάσιό μας εδώ.
