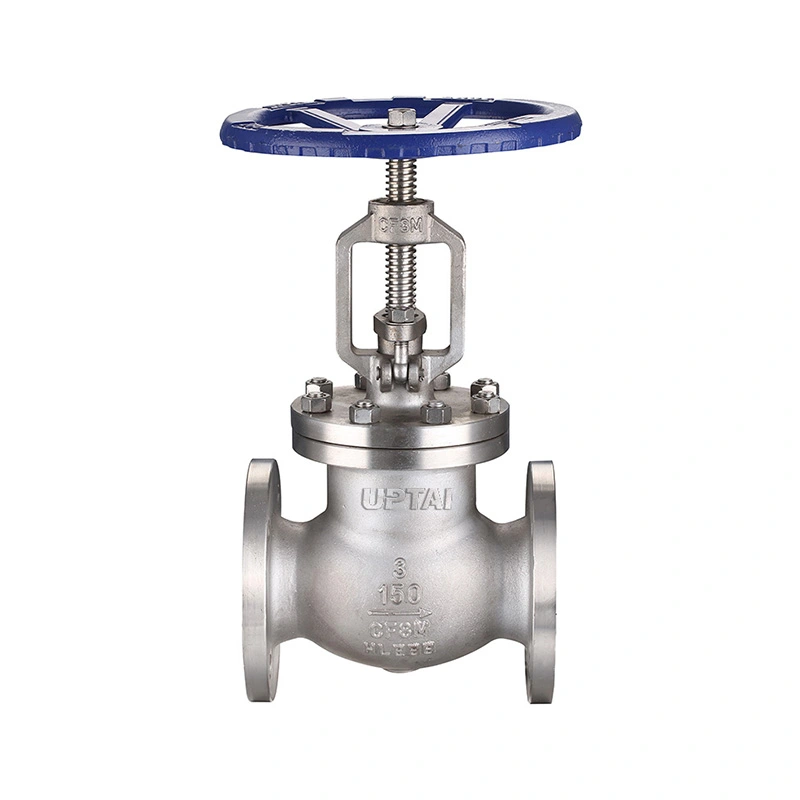

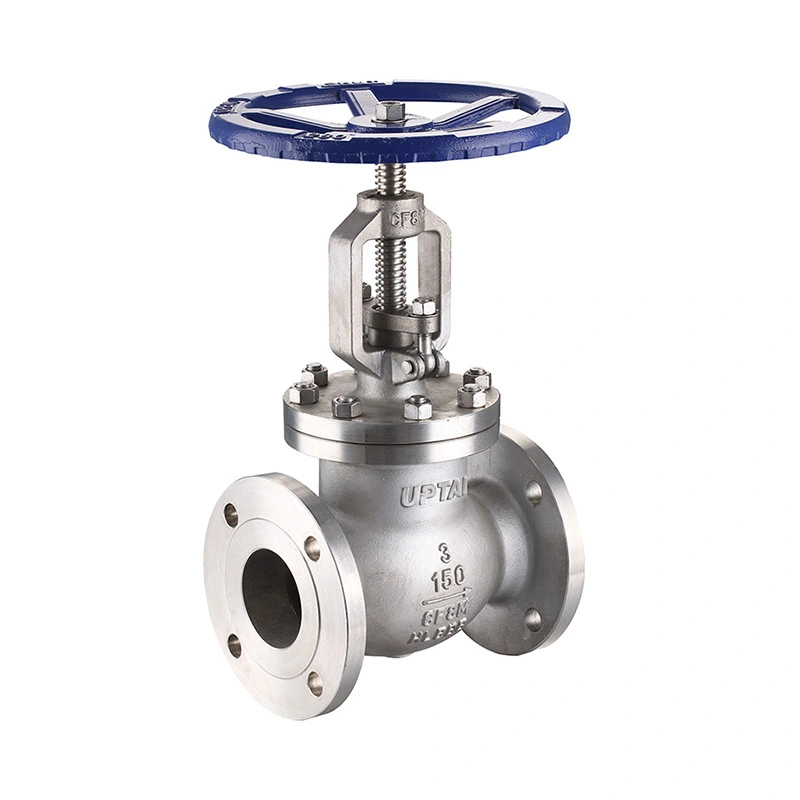

Βαλβίδα σφαιρικής φλάντζας από σφυρήλατο ανοξείδωτο χάλυβα κλάσης 150

Η βαλβίδα σφυρηλατημένης σφαίρας από σφυρήλατο ανοξείδωτο χάλυβα Class 150 είναι μια σφυρηλατημένη σφαιρική βαλβίδα από ανοξείδωτο χάλυβα για βιομηχανικές σωληνώσεις και εξοπλισμό διεργασίας. Χρησιμοποιεί δίσκο γραμμικής κίνησης για απενεργοποίηση και ρύθμιση ροής, με άκρα με φλάντζα συμβατά με ραδιοσυχνότητες και χειροκίνητο τροχό. Η βαλβίδα διατίθεται σε μεγέθη 1/2" έως 2" με επιλογές υλικού F304 και F316.

Το σφυρήλατο σώμα, ο δίσκος, το στέλεχος και τα υλικά καθίσματος μπορούν να επιλεγούν ανάλογα με το μέσο εργασίας, την πίεση και τη θερμοκρασία. Η προδιαγραφή βαλβίδας περιλαμβάνει επίσης απαιτήσεις NACE MR0175 / ISO 15156 για τις ισχύουσες συνθήκες σέρβις.

Κύριες Διαστάσεις

Συνθήκες Κατασκευής και Εξυπηρέτησης

Το σώμα της βαλβίδας είναι κατασκευασμένο από σφυρήλατο ανοξείδωτο χάλυβα ASTM A182 F304 ή F316. Ο δίσκος κινείται κατά μήκος του άξονα της βαλβίδας και κλείνει στην έδρα. Η περιστροφή του χειροτροχού αλλάζει τη θέση του δίσκου, επιτρέποντας τη χρήση της βαλβίδας για απενεργοποίηση ή ελεγχόμενη ρύθμιση ροής.

Ο δίσκος είναι διαθέσιμος σε ASTM A182 F304 ή ASTM A182 F316 με επιλογή STL#6 όπως αναφέρεται στις προδιαγραφές. Το στέλεχος και το κάθισμα είναι διαθέσιμα σε F304 ή F316. Η επιλογή υλικού θα πρέπει να λαμβάνει υπόψη το υγρό διεργασίας, τη συγκέντρωση, τη θερμοκρασία λειτουργίας και τις συνθήκες διάβρωσης.

Η βαλβίδα είναι ονομαστική CL150 με αναγραφόμενη μέγιστη πίεση λειτουργίας 285 PSI. Το καθορισμένο εύρος θερμοκρασίας είναι -29℃ + 425℃. Η πραγματική επιτρεπόμενη πίεση θα πρέπει να ελέγχεται σε σχέση με την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας στη θερμοκρασία λειτουργίας.

Σύνδεση με φλάντζα και εφαρμογές

Η βαλβίδα σφαιρικής φλάντζας από σφυρήλατο ανοξείδωτο χάλυβα Class 150 χρησιμοποιεί άκρα με φλάντζα συμβατά με RF με ASME B16.5 που καθορίζεται για το πρότυπο σύνδεσης. Η σύνδεση με φλάντζα επιτρέπει στη βαλβίδα να βιδωθεί σε μια αντίστοιχη φλάντζα αγωγού και να αφαιρεθεί όταν απαιτείται επιθεώρηση ή συντήρηση.

Πριν από την εγκατάσταση, ελέγξτε το μέγεθος της φλάντζας, την κατηγορία πίεσης, τη φλάντζα, το μπουλόνι και τη διάσταση πρόσωπο με πρόσωπο. Ο αγωγός πρέπει να ευθυγραμμιστεί σωστά για να αποφευχθεί το υπερβολικό μηχανικό φορτίο στη σύνδεση της βαλβίδας.

Η βαλβίδα μπορεί να χρησιμοποιηθεί σε πετρέλαιο και φυσικό αέριο, πετροχημική, χημική επεξεργασία, βιομηχανικές επιχειρήσεις κοινής ωφέλειας και άλλα συστήματα σωληνώσεων όπου απαιτείται κατασκευή από ανοξείδωτο χάλυβα και χειροκίνητος έλεγχος ροής. Τα κατάλληλα μέσα μπορεί να περιλαμβάνουν νερό, ατμό, αέρα, λάδι και συμβατά υγρά διεργασίας εντός των καθορισμένων ορίων πίεσης, θερμοκρασίας και υλικού.

Οι βαλβίδες σφαιριδίου έχουν συνήθως μεγαλύτερη πτώση πίεσης από τις βαλβίδες απομόνωσης ευθύγραμμης ροής λόγω της εσωτερικής διαδρομής ροής. Όπου η βαλβίδα θα χρησιμοποιηθεί για συνεχή ρύθμιση ροής, ο απαιτούμενος ρυθμός ροής, η πτώση πίεσης και η συχνότητα λειτουργίας θα πρέπει να λαμβάνονται υπόψη κατά τη διαστασιολόγηση.

Επιλογή, δοκιμή και συχνές ερωτήσεις

Κατά την παραγγελία, δώστε το μέγεθος βαλβίδας, την κατηγορία πίεσης, το πρότυπο φλάντζας, τη μέση, την πίεση λειτουργίας, τη θερμοκρασία, το σώμα και τα υλικά επένδυσης, την ποσότητα και τυχόν ειδικές απαιτήσεις επιθεώρησης ή τεκμηρίωσης. Για εφαρμογές αντικατάστασης, μπορούν να χρησιμοποιηθούν υπάρχοντα σχέδια βαλβίδων, πληροφορίες πινακίδας ή διαστάσεις πρόσωπο με πρόσωπο για επιβεβαίωση διαμόρφωσης.

Η προδιαγραφή παραθέτει το API 602 για το σχεδιασμό και την κατασκευή, το ASME B16.10 για τις διαστάσεις πρόσωπο με πρόσωπο, το ASME B16.34 για τις ονομασίες πίεσης-θερμοκρασίας και το API 598 για τη δοκιμή και την επιθεώρηση. Η επιθεώρηση μπορεί να περιλαμβάνει επαλήθευση υλικού, ελέγχους διαστάσεων, δοκιμή κελύφους, δοκιμή διαρροής καθίσματος και τελική επιθεώρηση λειτουργίας σύμφωνα με τις ισχύουσες απαιτήσεις.

Η Shangtai κατασκευάζει βιομηχανικές βαλβίδες στο Wenzhou, Zhejiang, Κίνα. Η παραγωγή καλύπτει τη μηχανική κατεργασία, τη συναρμολόγηση, τη δοκιμή και την επιθεώρηση, με τεκμηρίωση προϊόντος διαθέσιμη σύμφωνα με τις απαιτήσεις της παραγγελίας.

1. Σε τι χρησιμεύει μια σφυρηλατημένη βαλβίδα σφαίρας από ανοξείδωτο χάλυβα;

Μια σφυρηλατημένη σφαιρική βαλβίδα από ανοξείδωτο χάλυβα χρησιμοποιείται για χειροκίνητη διακοπή και ρύθμιση ροής. Η γραμμική κίνηση του δίσκου επιτρέπει τη ρύθμιση του ανοίγματος σύμφωνα με τις απαιτούμενες συνθήκες ροής.

2. Ποια είναι η διαφορά μεταξύ μιας βαλβίδας σφαίρας και μιας βαλβίδας πύλης;

Μια σφαιρική βαλβίδα χρησιμοποιεί έναν δίσκο που κινείται προς το κάθισμα και είναι κατάλληλος τόσο για διακοπή όσο και για ρύθμιση ροής. Μια βαλβίδα πύλης χρησιμοποιεί μια πύλη που κινείται κατακόρυφα και χρησιμοποιείται γενικά για υπηρεσία απομόνωσης όταν είναι πλήρως ανοιχτή ή πλήρως κλειστή.

3. Μπορούν να επιλεγούν υλικά F304 και F316;

Ναί. Η προδιαγραφή παραθέτει τις επιλογές ASTM A182 F304 και F316 για το σώμα, το στέλεχος και το κάθισμα. Το κατάλληλο υλικό πρέπει να επιλέγεται σύμφωνα με το μέσο, ​​τη θερμοκρασία και τις συνθήκες διάβρωσης.

4. Ποιες πληροφορίες χρειάζονται για την επιλογή βαλβίδας;

Οι βασικές πληροφορίες περιλαμβάνουν το μέγεθος βαλβίδας, την κατηγορία πίεσης, το πρότυπο φλάντζας, το μέσο, ​​την πίεση λειτουργίας, τη θερμοκρασία, τις απαιτήσεις υλικού και τυχόν απαιτήσεις NACE ή επιθεώρησης. Τα υπάρχοντα σχέδια μπορούν επίσης να παρέχονται για επιβεβαίωση βαλβίδας αντικατάστασης.

5. Μπορούν να παρασχεθούν άλλα υλικά;

Ναί. Άλλα υλικά είναι διαθέσιμα κατόπιν αιτήματος. Ο απαιτούμενος συνδυασμός υλικών θα πρέπει να επιβεβαιωθεί σύμφωνα με το μέσο συντήρησης, τις συνθήκες λειτουργίας και τις ισχύουσες προδιαγραφές του έργου.

6. Ποια είναι η λειτουργία της σύνδεσης με φλάντζα;

Η σύνδεση με φλάντζα επιτρέπει τη βιδοποίηση της βαλβίδας σε αντίστοιχες φλάντζες σωληνώσεων. Επιτρέπει επίσης την αφαίρεση της βαλβίδας από τον αγωγό για επιθεώρηση ή συντήρηση χωρίς να κοπεί ο σωλήνας.

7. Τι είναι μια βαλβίδα σφαιρικής φλάντζας από σφυρήλατο ανοξείδωτο χάλυβα κατηγορίας 150;

Συνδυάζει σώμα βαλβίδας από σφυρήλατο ανοξείδωτο χάλυβα με άκρα με φλάντζα Class 150 και μηχανισμό δίσκου σφαιρικής βαλβίδας. Προορίζεται για συμβατά βιομηχανικά υγρά εντός των καθορισμένων ορίων πίεσης, θερμοκρασίας και υλικού.
