ANSI Standard Flanged Globe Valve

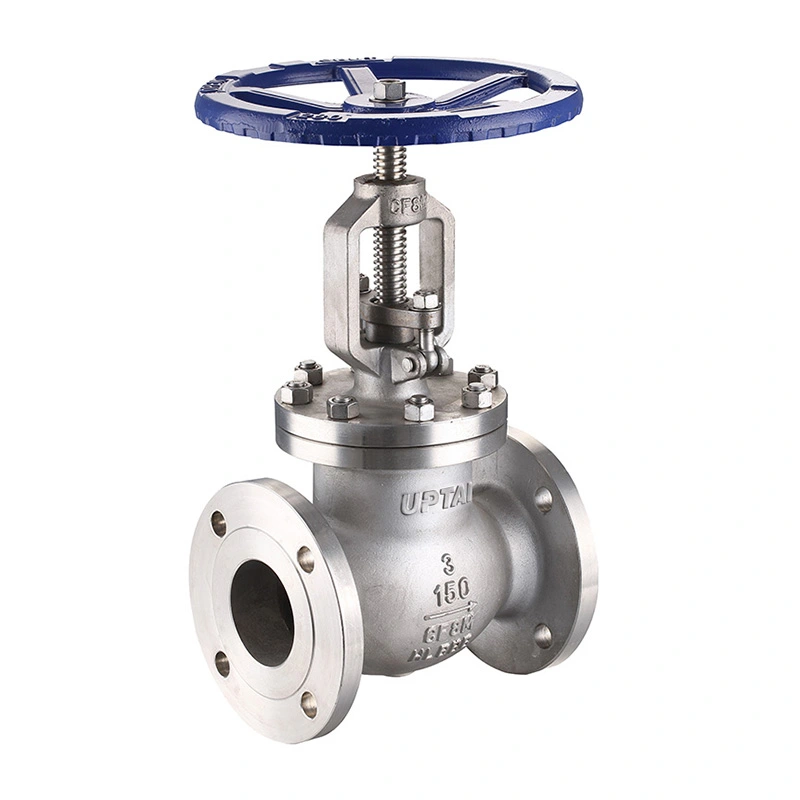

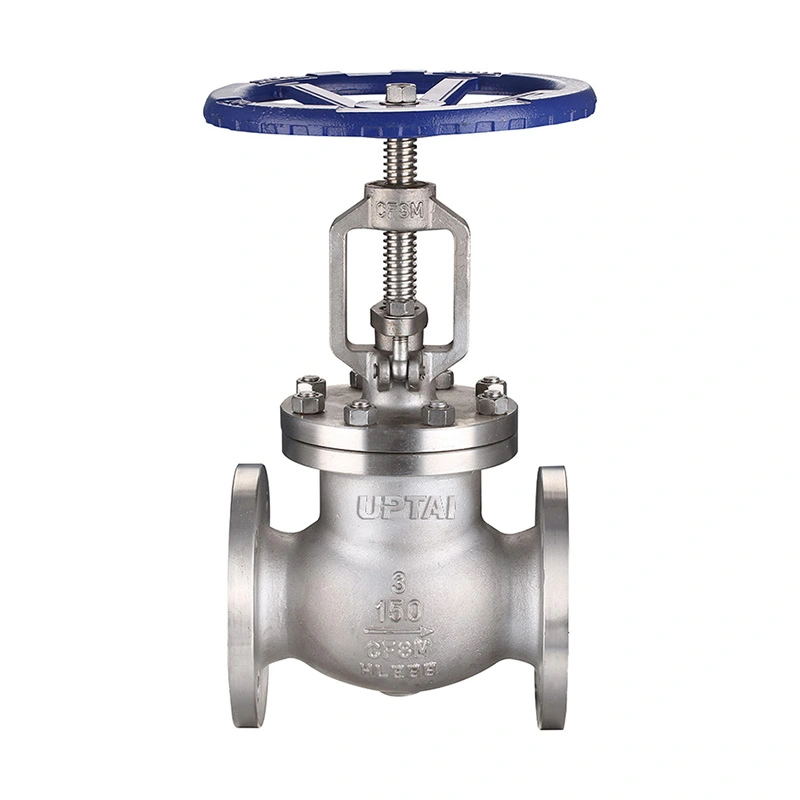

Η ANSI Standard Flanged Globe Valve είναι μια σφαιρική βαλβίδα από ανοξείδωτο χάλυβα κατηγορίας 150 για βιομηχανικές σωληνώσεις όπου απαιτείται ρύθμιση ροής και διακοπή λειτουργίας. Ο δίσκος του κινείται προς και μακριά από το κάθισμα για να αλλάξει την περιοχή ροής, καθιστώντας τη βαλβίδα κατάλληλη για εφαρμογές που απαιτούν πιο ελεγχόμενη ρύθμιση ροής από μια απλή βαλβίδα απομόνωσης.

Η Shangtai προμηθεύει αυτή τη βαλβίδα με άκρα με φλάντζα συμβατά με RF και λειτουργία χειροκίνητου τροχού. Η διαθέσιμη διαμόρφωση περιλαμβάνει υλικά αμαξώματος και δίσκου CF8/CF8M, στελέχη F304/F316 και τις αναγραφόμενες επιλογές καθισμάτων. Η βαλβίδα διατίθεται σε μεγέθη από 2" έως 18" για βιομηχανικές σωληνώσεις και εξοπλισμό διεργασίας.

Κύριες Διαστάσεις

Σχεδιασμός βαλβίδας

Δίσκος και κάθισμα

Ο δίσκος ταξιδεύει κατά μήκος του άξονα της βαλβίδας και κλείνει στην έδρα για να σταματήσει η ροή. Η ανύψωση του δίσκου αυξάνει τη δίοδο ροής, ενώ το κατέβασμα μειώνει ή κλείνει τη δίοδο. Αυτή η γραμμική κίνηση επιτρέπει στη βαλβίδα να χρησιμοποιηθεί τόσο για σέρβις στραγγαλισμού όσο και για διακοπή λειτουργίας.

Υλικά από ανοξείδωτο χάλυβα

Το σώμα και ο δίσκος διατίθενται σε ASTM A351 CF8 ή CF8M. Οι επιλογές στελέχους περιλαμβάνουν τα ASTM A182 F304 και F316. Τα καθορισμένα υλικά καθίσματος είναι ASTM A182 F304 και ASTM A351 CF8M με Stellite 6. Ο επιλεγμένος συνδυασμός υλικού πρέπει να ταιριάζει με το μέσο επεξεργασίας και τη θερμοκρασία λειτουργίας.

Λειτουργία χειροκίνητου τροχού

Ο χειροτροχός παρέχει χειροκίνητο έλεγχο της θέσης του δίσκου. Η βαλβίδα μπορεί να ανοίξει, να κλείσει ή να ρυθμιστεί σε μια ενδιάμεση θέση σύμφωνα με τις απαιτήσεις της διαδικασίας. Εάν ο χειροτροχός δυσκολεύεται να λειτουργήσει, η βαλβίδα δεν πρέπει να πιέζεται.

Σύνδεση με φλάντζα

Η βαλβίδα χρησιμοποιεί άκρα με φλάντζα συμβατά με RF για σύνδεση με ταιριαστές φλάντζες σωληνώσεων. Το καθορισμένο πρότυπο σύνδεσης είναι το ASME B16.5, ενώ η διάσταση πρόσωπο με πρόσωπο ακολουθεί την αναφερόμενη απαίτηση ASME B16.10.

Η εγκατάσταση με φλάντζα επιτρέπει την αφαίρεση της βαλβίδας από τον αγωγό χωρίς να κόψετε τον σωλήνα. Πριν από την εγκατάσταση, ελέγξτε το μέγεθος της φλάντζας, την κατηγορία πίεσης, τη φλάντζα, το μπουλόνι και τη διάσταση πρόσωπο με πρόσωπο. Ο αγωγός πρέπει να είναι σωστά ευθυγραμμισμένος για να αποφευχθεί η τοποθέτηση υπερβολικού μηχανικού φορτίου στη βαλβίδα.

Πίεση και θερμοκρασία

Η βαλβίδα ορίζεται ως CL150 με μέγιστη πίεση λειτουργίας 285 PSI. Η βαθμολογία πίεσης-θερμοκρασίας ποικίλλει ανάλογα με το υλικό και τη θερμοκρασία λειτουργίας, επομένως πρέπει να λαμβάνονται υπόψη οι πραγματικές συνθήκες λειτουργίας κατά την επιλογή της βαλβίδας.

Το αναφερόμενο εύρος θερμοκρασίας είναι -29°C έως +120°C. Η έδρα και τα άλλα εξαρτήματα στεγανοποίησης είναι ιδιαίτερα σημαντικά όταν η βαλβίδα χρησιμοποιείται κοντά στα όρια θερμοκρασίας.

Για σέρβις ατμού, ζεστού νερού, λαδιού, αερίου και χημικών, η μέση θερμοκρασία, η πίεση και η συμβατότητα του υλικού θα πρέπει να ελέγχονται με την επιλεγμένη διαμόρφωση βαλβίδας.

Υπηρεσία NACE

Η προδιαγραφή περιλαμβάνει NACE MR0175 / ISO 15156. Όπου η βαλβίδα προορίζεται για εφαρμογές σέρβις ξινής, οι ποιότητες υλικών και οι ισχύουσες απαιτήσεις NACE πρέπει να ταιριάζουν με τις πραγματικές συνθήκες σέρβις.

Για τέτοιες εφαρμογές, η προδιαγραφή του έργου μπορεί επίσης να ορίζει απαιτήσεις για την κατάσταση του υλικού, τη σκληρότητα, την επιθεώρηση και την υποστηρικτική τεκμηρίωση.

Εφαρμογές

Γραμμές Steam και Utility:Χρησιμοποιείται για ρύθμιση ροής και απενεργοποίηση σε συμβατές σωληνώσεις ατμού, συμπυκνώματος και βοηθητικών σωληνώσεων.

Πετρέλαιο και φυσικό αέριο:Χρησιμοποιείται σε γραμμές διεργασιών και βοηθητικών γραμμών όπου απαιτείται χειροκίνητος έλεγχος ροής ή απομόνωση.

Πετροχημικά συστήματα:Κατάλληλο για συμβατά λάδια, αέριο και υγρά διεργασίας όπου απαιτείται στραγγαλισμός ή διακοπή λειτουργίας.

Επεξεργασία νερού:Χρησιμοποιείται σε σωληνώσεις διεργασιών και χρηστικών σωληνώσεων για τον έλεγχο συμβατού νερού και υγρών μέσων.

Παραγωγή ενέργειας:Ισχύει για επιλεγμένες βοηθητικές και βοηθητικές σωληνώσεις εντός του καθορισμένου εύρους πίεσης και θερμοκρασίας.

Γενικές Βιομηχανικές Σωληνώσεις:Χρησιμοποιείται σε εξοπλισμό διεργασίας, συστήματα αντλιών και άλλους αγωγούς που απαιτούν χειροκίνητη ρύθμιση ροής.

Επιλογή και εγκατάσταση

Η επιλογή της βαλβίδας ξεκινά με το μέγεθος του σωλήνα, την κατηγορία πίεσης, το μέσο, ​​την πίεση λειτουργίας και τη θερμοκρασία. Στη συνέχεια, το σώμα, ο δίσκος, το στέλεχος και τα υλικά του καθίσματος επιλέγονται σύμφωνα με τις συνθήκες σέρβις.

Για εφαρμογές αντικατάστασης, το υπάρχον μέγεθος βαλβίδας, οι διαστάσεις της φλάντζας, το μήκος πρόσωπο με πρόσωπο και η διάταξη λειτουργίας θα πρέπει να συγκριθούν με τη νέα βαλβίδα πριν από την παραγγελία.

Κατά την εγκατάσταση, διατηρήστε τις όψεις της φλάντζας καθαρές και χρησιμοποιήστε την καθορισμένη φλάντζα και βίδες. Αφού εγκατασταθεί η βαλβίδα, ελέγξτε τη λειτουργία του χειροτροχού και επιβεβαιώστε ότι ο δίσκος μπορεί να ταξιδέψει σε όλο το εύρος του χωρίς ανώμαλη αντίσταση.

Δοκιμές και Επιθεώρηση

Επιθεώρηση Υλικού

Τα υλικά αμαξώματος και επένδυσης ελέγχονται με βάση τις καθορισμένες ποιότητες και πληροφορίες παραγγελίας. Τα αρχεία υλικού μπορούν να παρέχονται όταν απαιτείται.

Επιθεώρηση διαστάσεων

Οι διαστάσεις πρόσωπο με πρόσωπο, οι διαστάσεις της φλάντζας και άλλες βασικές διαστάσεις μηχανικής κατεργασίας ελέγχονται σύμφωνα με τις ισχύουσες προδιαγραφές προϊόντος.

Δοκιμή πίεσης και καθίσματος

Οι δοκιμές κελύφους και καθίσματος πραγματοποιούνται σύμφωνα με τις καθορισμένες απαιτήσεις επιθεώρησης. Τα αποτελέσματα των δοκιμών και τα κριτήρια αποδοχής μπορούν να τεκμηριωθούν σύμφωνα με τις απαιτήσεις της παραγγελίας.

Τελική Επιθεώρηση

Πριν από την αποστολή, η βαλβίδα ελέγχεται για την κατάσταση του αμαξώματος, τις επιφάνειες της φλάντζας, τη λειτουργία του χειροτροχού, τα σήματα αναγνώρισης και τη συνολική συναρμολόγηση.

Συσκευασία

Οι επιφάνειες φλάντζας και άλλες επιφάνειες σύνδεσης προστατεύονται πριν από τη συσκευασία. Η βαλβίδα συσκευάζεται σύμφωνα με το μέγεθος και τη μέθοδο αποστολής για να μειωθεί ο κίνδυνος πρόσκρουσης και μόλυνσης κατά τη μεταφορά.

Η συσκευασία εξαγωγής μπορεί να περιλαμβάνει χαρτοκιβώτια, προστατευτικά υλικά και θήκες από κόντρα πλακέ σύμφωνα με τις διαστάσεις της βαλβίδας και τις απαιτήσεις μεταφοράς. Οι σημάνσεις προϊόντων και τα έγγραφα αποστολής μπορούν να προετοιμαστούν σύμφωνα με την παραγγελία.

FAQ

Ε1: Σε τι χρησιμεύει η ANSI Standard Flanged Globe Valve;

Μια ANSI Standard Flanged Globe Valve χρησιμοποιείται για τη ρύθμιση και την απενεργοποίηση συμβατών υγρών σε βιομηχανικές σωληνώσεις. Ο σχεδιασμός του δίσκου και του καθίσματος επιτρέπει τη ρύθμιση της διόδου ροής κατά τη λειτουργία, καθιστώντας το κατάλληλο για εφαρμογές όπου απαιτείται έλεγχος ροής.

Ε2: Ποια είναι η διαφορά μεταξύ μιας βαλβίδας σφαίρας και μιας βαλβίδας πύλης;

Μια σφαιρική βαλβίδα χρησιμοποιεί έναν δίσκο που κινείται προς το κάθισμα και χρησιμοποιείται συνήθως για στραγγαλισμό και ρύθμιση ροής. Μια βαλβίδα πύλης απομακρύνει την πύλη από τη διαδρομή ροής και γενικά χρησιμοποιείται για απομόνωση και όχι για συνεχή στραγγαλισμό.

Ε3: Γιατί χρησιμοποιούνται άκρα με φλάντζα σε αυτήν τη βαλβίδα;

Τα άκρα με φλάντζα παρέχουν μια βιδωτή σύνδεση με τον αγωγό και επιτρέπουν την αφαίρεση της βαλβίδας για συντήρηση χωρίς να κόψετε τον σωλήνα. Χρησιμοποιούνται συνήθως σε βιομηχανικά συστήματα σωληνώσεων όπου απαιτούνται τυποποιημένες διαστάσεις φλάντζας.

Ε4: Ποια υλικά είναι διαθέσιμα;

Η αναγραφόμενη διαμόρφωση περιλαμβάνει CF8/CF8M για το σώμα και τον δίσκο, F304/F316 για το στέλεχος και τις καθορισμένες επιλογές υλικού καθίσματος. Άλλα υλικά μπορούν να ληφθούν υπόψη ανάλογα με το μέσο λειτουργίας και τη θερμοκρασία.

Ε5: Μπορεί η βαλβίδα να χρησιμοποιηθεί για ατμό;

Ναι, υπό την προϋπόθεση ότι η πίεση, η θερμοκρασία και η διαμόρφωση του υλικού είναι εντός των καθορισμένων ορίων λειτουργίας. Το κάθισμα και τα υλικά στεγανοποίησης πρέπει να ελέγχονται για τις πραγματικές συνθήκες ατμού.

Ε6: Ποιες πληροφορίες χρειάζονται για να επιλέξετε τη σωστή βαλβίδα;

Οι σημαντικές πληροφορίες περιλαμβάνουν το μέγεθος του σωλήνα, την κατηγορία πίεσης, το πρότυπο φλάντζας, το μέσο, ​​την πίεση λειτουργίας, τη θερμοκρασία, τις απαιτήσεις υλικού και τυχόν απαιτήσεις NACE ή ειδικές απαιτήσεις για το έργο.

Ε7: Πώς πρέπει να συντηρείται η βαλβίδα;

Ελέγξτε τον χειροτροχό, το στέλεχος, την περιοχή συσκευασίας, τη σύνδεση της φλάντζας και την κατάσταση στεγανοποίησης κατά την τακτική συντήρηση. Εάν παρουσιαστεί διαρροή ή μη φυσιολογική αντίσταση λειτουργίας, απομονώστε και αποσυμπιέστε τον αγωγό πριν από την επιθεώρηση.
