Πώς μπορεί μια θύρα L τριπλής σφαιρικής βαλβίδας να βελτιώσει τον έλεγχο ροής σε βιομηχανικά συστήματα σωληνώσεων

Σανγκτάιπαρέχει αΘύρα L βαλβίδας τριών κατευθύνσεωνσχεδιασμένο για αξιόπιστη μεταγωγή ροής σε βιομηχανικά συστήματα σωληνώσεων. Με σώμα τριών τεμαχίων, εκτεταμένα άκρα συγκόλλησης και επιλογές κατασκευής από ανοξείδωτο χάλυβα, αυτή η βαλβίδα βοηθά τους μηχανικούς να διαχειρίζονται τη δρομολόγηση υγρών, να απλοποιούν τις διατάξεις των σωληνώσεων και να προγραμματίζουν τη συντήρηση γύρω από απαιτητικές συνθήκες λειτουργίας.

Μια σφαιρική βαλβίδα τριών κατευθύνσεων με διαμόρφωση θύρας L έχει σχεδιαστεί για να ανακατευθύνει το υγρό μεταξύ δύο συνδεδεμένων διακλαδώσεων σωληνώσεων. Η ειδικά επεξεργασμένη μπάλα του δημιουργεί ένα πέρασμα σε σχήμα L που ευθυγραμμίζεται με επιλεγμένες θύρες καθώς η λαβή περιστρέφεται. Σε αντίθεση με τη σχεδίαση θύρας T, η οποία μπορεί να συνδέσει πολλές θύρες ταυτόχρονα ανάλογα με τη διαμόρφωσή της, μια βαλβίδα θύρας L χρησιμοποιείται κυρίως για εκτροπή ροής και επιλογή πηγής. Η επιλογή της σωστής βαλβίδας απαιτεί προσοχή στον προσανατολισμό της θύρας, στα υλικά του αμαξώματος, στη συμβατότητα των καθισμάτων, στις ονομασίες πίεσης-θερμοκρασίας και στα πρότυπα σύνδεσης. Αυτός ο οδηγός εξηγεί την αρχή λειτουργίας, τα βασικά πλεονεκτήματα, τις βιομηχανικές εφαρμογές και τα ζητήματα αγοράς των τριοδικών σφαιρικών βαλβίδων θυρών L, βοηθώντας τους μηχανικούς, τις ομάδες συντήρησης και τους βιομηχανικούς αγοραστές να λαμβάνουν τεκμηριωμένες αποφάσεις.

Πίνακας περιεχομένων

• Τι είναι η θύρα L τριπλής σφαιρικής βαλβίδας;
• Πώς λειτουργεί μια σφαιρική βαλβίδα τριών οδών L-Port;
• L-Port εναντίον T-Port: Ποια είναι η διαφορά;
• Ποια είναι τα κύρια πλεονεκτήματα;
• Πού χρησιμοποιούνται οι σφαιρικές βαλβίδες L-Port;
• Πώς να επιλέξετε τη σωστή βαλβίδα
• Τεχνικές προδιαγραφές προς επανεξέταση
• Συστάσεις εγκατάστασης και συντήρησης
• Συχνές Ερωτήσεις
• Συμπέρασμα: Λήψη της σωστής απόφασης ελέγχου ροής

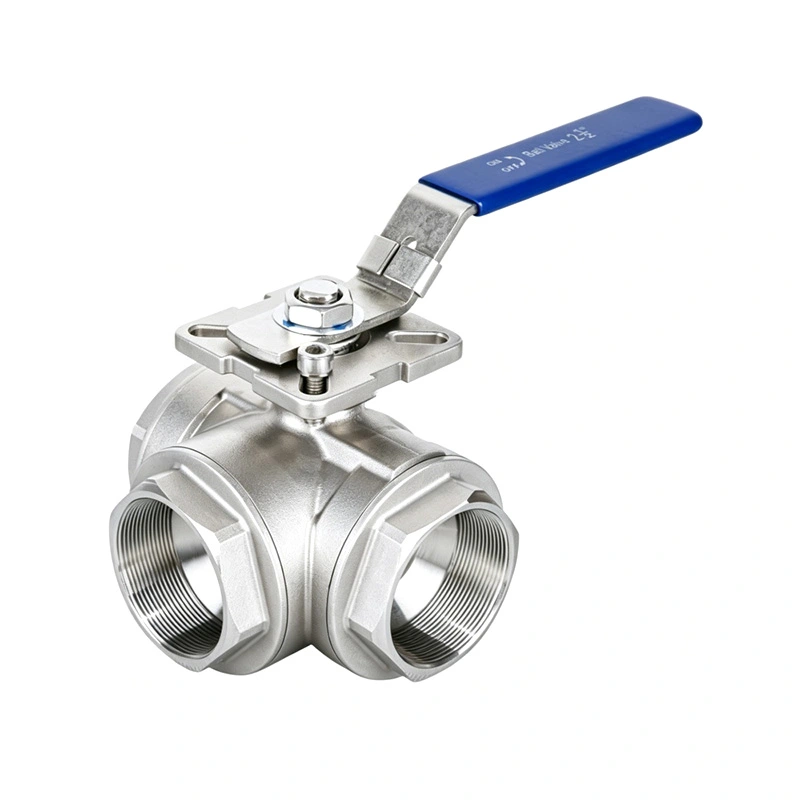

Τι είναι η θύρα L τριπλής σφαιρικής βαλβίδας;

Μια σφαιρική βαλβίδα τριών κατευθύνσεων είναι μια μηχανική συσκευή ελέγχου ροής με τρεις θύρες και μια περιστρεφόμενη μπάλα μέσα στο σώμα της. Η εσωτερική δίοδος καθορίζει ποιες θύρες επικοινωνούν όταν λειτουργεί η βαλβίδα. Σε μια διαμόρφωση θύρας L, η δίοδος μοιάζει με το γράμμα L, επιτρέποντας στη βαλβίδα να κατευθύνει το υγρό μεταξύ επιλεγμένων συνδέσεων.

Για παράδειγμα, ένας αγωγός μπορεί να έχει μία κοινή σύνδεση και δύο εναλλακτικές εξόδους. Η βαλβίδα μπορεί να κατευθύνει το εισερχόμενο υγρό προς την πρώτη έξοδο ή να το μεταφέρει στη δεύτερη έξοδο, ανάλογα με την εσωτερική δίοδο και τη θέση της λαβής. Ο αχρησιμοποίητος κλάδος απομονώνεται στην προβλεπόμενη θέση λειτουργίας όταν ο σχεδιασμός της βαλβίδας υποστηρίζει αυτή τη διάταξη.

Το προϊόν της Shangtai συνδυάζει αυτήν την αρχή δρομολόγησης ροής με ένα σώμα τριών τεμαχίων και εκτεταμένα άκρα συγκόλλησης. Το πρόσθετο μήκος του άκρου συγκόλλησης παρέχει χώρο εργασίας για την εγκατάσταση σωληνώσεων και μπορεί να είναι χρήσιμο σε μονωμένες ή θαμμένες διατάξεις σωληνώσεων όπου ο καθορισμένος σχεδιασμός απαιτεί επιπλέον διάκενο.

Τα κοινά κατασκευαστικά ζητήματα περιλαμβάνουν:

• Σώμα βαλβίδας:Ανοξείδωτο χάλυβα ή άλλα καθορισμένα υλικά που επιλέγονται σύμφωνα με την εφαρμογή.
• Μπάλα και στέλεχος:Εξαρτήματα υπεύθυνα για την κατεύθυνση της ροής και τη μετάδοση της ροπής λειτουργίας.
• Καθίσματα και σφραγίδες:Εξαρτήματα που υποστηρίζουν την απόδοση στεγανοποίησης υπό τις καθορισμένες συνθήκες συντήρησης.
• Συνδέσεις:Συγκόλληση με πισινό, με σπείρωμα ή άλλες διαμορφώσεις ανάλογα με το επιλεγμένο μοντέλο.
• Μηχανισμός λειτουργίας:Μια χειροκίνητη λαβή ή ένας συμβατός ενεργοποιητής, όπου υπάρχει.

Η τελική διαμόρφωση θα πρέπει πάντα να ελέγχεται με βάση τα εγκεκριμένα σχέδια και την τεχνική τεκμηρίωση του κατασκευαστή.

Πώς λειτουργεί μια σφαιρική βαλβίδα τριών οδών L-Port;

Η βαλβίδα λειτουργεί περιστρέφοντας μια ειδικά τρυπημένη μπάλα μέσα στο σώμα της βαλβίδας. Όταν το σφαιρικό πέρασμα ευθυγραμμίζεται με δύο επιλεγμένες θύρες, το υγρό μπορεί να ταξιδέψει μεταξύ αυτών των συνδέσεων. Η αλλαγή του προσανατολισμού της μπάλας αλλάζει τη διαθέσιμη διαδρομή ροής.

Σε μια τυπική διάταξη εκτροπής, η ακολουθία λειτουργίας περιλαμβάνει τις ακόλουθες συνθήκες:

1. Πρώτη θέση ροής:Η κοινή θύρα συνδέεται με έναν επιλεγμένο κλάδο, επιτρέποντας στο υγρό να ακολουθήσει την πρώτη διαδρομή.
2. Λειτουργία αλλαγής:Ο χειριστής περιστρέφει τη λαβή σύμφωνα με τις οδηγίες λειτουργίας του κατασκευαστή.
3. Δεύτερη θέση ροής:Η εσωτερική δίοδος ευθυγραμμίζεται με τον εναλλακτικό κλάδο, ανακατευθύνοντας το ρευστό.
4. Θέση απομόνωσης, εάν έχει σχεδιαστεί:Ορισμένες διαμορφώσεις θύρας L παρέχουν μια θέση που μπλοκάρει και τις τρεις θύρες. Αυτή η ικανότητα πρέπει να επαληθευτεί για τη συγκεκριμένη βαλβίδα.

Η αρίθμηση θυρών, ο προσανατολισμός της λαβής, η γωνία περιστροφής και οι διαθέσιμες θέσεις ακινητοποίησης διαφέρουν μεταξύ σχεδίων. Επομένως, οι χειριστές δεν πρέπει ποτέ να υποθέτουν ότι μια συγκεκριμένη κατεύθυνση λαβής αντιστοιχεί πάντα στην ίδια διαδρομή ροής.

Πριν θέσετε σε λειτουργία, ελέγξτε το διάγραμμα ροής της βαλβίδας και επιβεβαιώστε τις προβλεπόμενες συνδέσεις σε κάθε επιτρεπόμενη θέση λειτουργίας. Αυτό είναι ιδιαίτερα σημαντικό σε αυτοματοποιημένα συστήματα, όπου μια εσφαλμένη ακολουθία ενεργοποιητή μπορεί να διακόψει την παραγωγή ή να στείλει υγρό σε έναν ακούσιο προορισμό.

L-Port εναντίον T-Port: Ποια είναι η διαφορά;

Αν και και τα δύο σχέδια χρησιμοποιούν τρεις θύρες, οι εσωτερικές μπάλες τους εξυπηρετούν διαφορετικούς σκοπούς. Η επιλογή μεταξύ τους εξαρτάται κυρίως από το εάν το σύστημα χρειάζεται να αλλάξει ροή μεταξύ διακλαδώσεων ή να συνδέσει πολλές διαδρομές για ανάμειξη και διανομή.

Ο πίνακας περιγράφει γενικές αρχές σχεδιασμού αντί να εγγυάται την ακολουθία λειτουργίας κάθε βαλβίδας. Οι κατασκευαστές μπορούν να προσφέρουν διαφορετικές διατάξεις σφαιρών, διαμορφώσεις καθισμάτων και θέσεις στάσης.

Για εφαρμογές όπου δύο πηγές υγρού πρέπει να παραμείνουν χωριστές, μπορεί να είναι κατάλληλος ένας σχεδιασμός θύρας L, εάν το εγκεκριμένο διάγραμμα ροής επιβεβαιώνει την απαιτούμενη απομόνωση. Όπου είναι απαραίτητη η ταυτόχρονη επικοινωνία μεταξύ πολλών θυρών, μπορεί να είναι καταλληλότερος ένας σχεδιασμός θύρας T.

Για πρόσθετο υπόβαθρο, ανατρέξτε στις πληροφορίες προϊόντος της σφαιρικής βαλβίδας τριών κατευθύνσεων θυρών L του κατασκευαστή προτού οριστικοποιήσετε μια επιλογή.

Ποια είναι τα κύρια πλεονεκτήματα;

1. Ευέλικτη δρομολόγηση ροής

Μια βαλβίδα θύρας L επιτρέπει στους χειριστές να αλλάζουν μεταξύ καθορισμένων διακλαδώσεων αγωγού χωρίς να εγκαταστήσουν ξεχωριστές βαλβίδες σε κάθε σημείο εναλλαγής. Αυτό μπορεί να απλοποιήσει τη διάταξη του εξοπλισμού που χρησιμοποιείται για τη μεταφορά υγρών, την επιλογή πηγής και τη δρομολόγηση της διαδικασίας.

2. Σχεδιασμός Σωληνώσεων Αποτελεσματικού Διαστήματος

Ο συνδυασμός πολλαπλών συνδέσεων ροής σε ένα σώμα βαλβίδας μπορεί να μειώσει τον αριθμό των μεμονωμένων εξαρτημάτων που απαιτούνται σε κατάλληλες εγκαταστάσεις. Λιγότερα εξαρτήματα μπορεί επίσης να σημαίνουν λιγότερα σημεία σύνδεσης που απαιτούν επιθεώρηση, αν και ο συνολικός σχεδιασμός του συστήματος καθορίζει την πραγματική εξοικονόμηση πόρων.

3. Επιλογές υλικού από ανοξείδωτο χάλυβα

Η κατασκευή από ανοξείδωτο χάλυβα μπορεί να προσφέρει χρήσιμη αντοχή στη διάβρωση σε συμβατά βιομηχανικά περιβάλλοντα. Ο κατάλληλος βαθμός εξαρτάται από το μέσο επεξεργασίας, τη συγκέντρωση χλωρίου, τα χημικά καθαρισμού, τη θερμοκρασία και άλλες συνθήκες λειτουργίας. Η επιλογή υλικού θα πρέπει να βασίζεται στην επαληθευμένη συμβατότητα και όχι στην υπόθεση ότι όλοι οι ανοξείδωτοι χάλυβες έχουν την ίδια απόδοση.

4. Πρόσβαση συντήρησης μέσω κατασκευής τριών τεμαχίων

Ένα σώμα τριών τεμαχίων μπορεί να κάνει την εσωτερική επιθεώρηση και το σέρβις πιο βολικά, επειδή η βαλβίδα μπορεί να αποσυναρμολογηθεί σύμφωνα με τις διαδικασίες του κατασκευαστή. Μετά την απομόνωση, την αποσυμπίεση, την αποστράγγιση και την ασφάλεια του αγωγού, το εξειδικευμένο προσωπικό συντήρησης μπορεί να επιθεωρήσει εξαρτήματα που μπορούν να επισκευαστούν και να αντικαταστήσει συμβατά καθίσματα ή στεγανοποιήσεις όταν είναι απαραίτητο.

5. Εκτεταμένα άκρα συγκόλλησης για ειδικές εγκαταστάσεις

Τα εκτεταμένα άκρα συγκόλλησης άκρων μπορούν να παρέχουν πρόσθετο διάκενο κατά τη συγκόλληση σωληνώσεων, ιδιαίτερα σε διατάξεις που περιλαμβάνουν μόνωση ή θαμμένες σωληνώσεις. Η σωστή εγκατάσταση παραμένει απαραίτητη: οι διαδικασίες συγκόλλησης πρέπει να ελέγχουν την εισροή θερμότητας για να αποφευχθεί η καταστροφή των καθισμάτων, των τσιμουχών ή άλλων ευαίσθητων στη θερμοκρασία εσωτερικών εξαρτημάτων.

Πού χρησιμοποιούνται οι σφαιρικές βαλβίδες L-Port;

Η δυνατότητα ανακατεύθυνσης της ροής καθιστά αυτή τη διαμόρφωση βαλβίδας χρήσιμη σε αρκετούς βιομηχανικούς τομείς. Η καταλληλότητά του εξαρτάται από το μέσο διεργασίας, την πίεση, τη θερμοκρασία, τη διάταξη σύνδεσης και την απαιτούμενη απόδοση διακοπής λειτουργίας.

• Πετροχημική επεξεργασία:Εναλλαγή συμβατών ροών διεργασιών μεταξύ καθορισμένων διακλαδώσεων αγωγών.
• Συστήματα πετρελαίου και φυσικού αερίου:Επιλογή εναλλακτικών οδών ροής σε εφαρμογές όπου η ονομαστική πίεση της βαλβίδας και η συμβατότητα υλικού είναι κατάλληλα.
• Συστήματα θερμικής ενέργειας:Ανακατεύθυνση συμβατών ρευστών μεταξύ κυκλωμάτων διεργασίας ή συνδέσεων εξοπλισμού.
• Επεξεργασία νερού:Η εναλλαγή του νερού ρέει μεταξύ επιλεγμένων γραμμών επεξεργασίας ή διακλαδώσεων συστήματος.
• Βιομηχανικός εξοπλισμός:Αλλαγή της διαδρομής παροχής υγρού για υποστήριξη διαφορετικών τρόπων λειτουργίας ή ρυθμίσεις συντήρησης.

Για παράδειγμα, μια εγκατάσταση επεξεργασίας νερού μπορεί να χρησιμοποιεί μια βαλβίδα θυρίδας L για να επιλέξει μεταξύ δύο καθορισμένων οδών ροής. Κατά τη διάρκεια του σχεδιασμού του συστήματος, οι μηχανικοί θα πρέπει να επαληθεύουν τον χάρτη της θύρας, την προβλεπόμενη κατάσταση απομόνωσης και τις συνέπειες της αλλαγής της διαδρομής ροής πριν θέσουν σε λειτουργία τη βαλβίδα.

Δεν είναι κάθε σφαιρική βαλβίδα τριών κατευθύνσεων κατάλληλη για κάθε ρευστό ή κατάσταση λειτουργίας. Τα λειαντικά σωματίδια, τα ιξώδη μέσα, τα διαβρωτικά χημικά, η υψηλή διαφορική πίεση και οι υψηλές θερμοκρασίες μπορούν να επηρεάσουν τη διάρκεια ζωής του καθίσματος και την απόδοση στεγανοποίησης. Η βαλβίδα πρέπει να επιλεγεί για την πραγματική υπηρεσία και όχι μόνο το όνομα του κλάδου.

Πώς να επιλέξετε τη σωστή βαλβίδα

Η αγορά μιας σφαιρικής βαλβίδας τριών κατευθύνσεων περιλαμβάνει περισσότερα από την αντιστοίχιση της ονομαστικής διαμέτρου του σωλήνα. Μια αξιόπιστη διαδικασία επιλογής θα πρέπει να ξεκινά με την απαιτούμενη λειτουργία ροής και να συνεχίζεται μέσω της συμβατότητας υλικών, των μηχανικών χαρακτηριστικών, των διαστάσεων εγκατάστασης και των απαιτήσεων συντήρησης.

1. Καθορίστε το Απαιτούμενο Μοτίβο ροής

Προσδιορίστε την κοινή θύρα, τα εναλλακτικά υποκαταστήματα και κάθε απαιτούμενη θέση λειτουργίας. Λάβετε ένα διάγραμμα ροής κατασκευαστή για να επαληθεύσετε ποιες θύρες είναι συνδεδεμένες και ποιες είναι απομονωμένες σε κάθε θέση.

2. Επιβεβαιώστε τις απαιτήσεις πίεσης και θερμοκρασίας

Ελέγξτε την ονομαστική πίεση λειτουργίας στην πραγματική θερμοκρασία λειτουργίας. Οι ονομαστικές τιμές πίεσης μπορούν να αλλάξουν με την επιλογή θερμοκρασίας και υλικού, επομένως μια τιμή μέγιστης πίεσης δεν πρέπει ποτέ να λαμβάνεται υπόψη ανεξάρτητα από τις καθορισμένες συνθήκες.

3. Επιλέξτε Συμβατά υλικά σώματος και στεγανοποίησης

Συγκρίνετε το μέσο επεξεργασίας με το προτεινόμενο σώμα, μπάλα, στέλεχος, κάθισμα και υλικά σφράγισης. Τα καθίσματα με βάση PTFE και οι ενισχυμένες παραλλαγές PTFE έχουν διαφορετικά μηχανικά και θερμικά χαρακτηριστικά. Η χημική συμβατότητα και το επιτρεπόμενο εύρος υπηρεσιών του κατασκευαστή θα πρέπει να επιβεβαιώνονται για κάθε εφαρμογή.

4. Ελέγξτε το Πρότυπο σύνδεσης

Επαληθεύστε τον καθορισμένο τύπο σύνδεσης, τις διαστάσεις και το ισχύον πρότυπο. Για εγκαταστάσεις συγκόλλησης άκρου, ελέγξτε την προετοιμασία του άκρου και τα σχέδια διαστάσεων. Οι συνδέσεις με σπείρωμα και συγκολλήσεις δεν είναι εναλλάξιμες χωρίς μια κατάλληλα σχεδιασμένη διάταξη σωληνώσεων.

5. Αποφασίστε για χειροκίνητη ή αυτοματοποιημένη λειτουργία

Μια χειροκίνητη λαβή μπορεί να είναι επαρκής για περιστασιακές αλλαγές διαδρομής. Όπου απαιτείται συχνή εναλλαγή ή τηλεχειριστήριο, ρωτήστε εάν είναι διαθέσιμος ένας συμβατός πνευματικός ή ηλεκτρικός ενεργοποιητής. Επιβεβαιώστε τη ροπή λειτουργίας, την απαιτούμενη διαδρομή, την ανάδραση θέσης και την επιθυμητή απόκριση κατά τη διάρκεια διακοπής ρεύματος ή παροχής αέρα.

6. Αξιολογήστε τις ανάγκες επιθεώρησης και τεκμηρίωσης

Για κρίσιμες υπηρεσίες, διευκρινίστε την αναγνώριση υλικού, την τεκμηρίωση δοκιμής πίεσης, την επιθεώρηση διαστάσεων, την ιχνηλασιμότητα και τυχόν απαιτήσεις αποδοχής για το συγκεκριμένο έργο. Αυτά τα αρχεία βοηθούν τις ομάδες αγορών και τους μηχανικούς να επαληθεύσουν ότι η παρεχόμενη βαλβίδα ταιριάζει με τις εγκεκριμένες προδιαγραφές.

Τεχνικές προδιαγραφές προς επανεξέταση

Οι δημοσιευμένες πληροφορίες προϊόντος της Shangtai παρέχουν ένα χρήσιμο σημείο εκκίνησης για την αξιολόγηση μιας σφαιρικής βαλβίδας τριών κατευθύνσεων με θύρα L με σώμα τριών τεμαχίων και εκτεταμένα άκρα συγκόλλησης. Οι τιμές που αναφέρονται παρακάτω περιγράφουν τη διαμόρφωση του αναφερόμενου προϊόντος και θα πρέπει να επιβεβαιωθούν έναντι της προσφοράς και του τρέχοντος εγκεκριμένου φύλλου δεδομένων πριν από την αγορά.

Αυτά τα στοιχεία δεν είναι καθολικές αξιολογήσεις για όλες τις βαλβίδες θυρών L. Η σελίδα του προϊόντος εξετάζει επίσης εναλλακτικά υλικά και διαμορφώσεις στεγανοποίησης. Οι αγοραστές θα πρέπει να ζητήσουν το πιο πρόσφατο τεχνικό σχέδιο και γραπτή επιβεβαίωση του φακέλου πίεσης-θερμοκρασίας, λεπτομέρειες σύνδεσης και σύνθεση υλικού για την παραγγελία τους.

Συστάσεις εγκατάστασης και συντήρησης

Η σωστή εγκατάσταση και η προγραμματισμένη συντήρηση συμβάλλουν στη διατήρηση της απόδοσης της βαλβίδας και στη μείωση του χρόνου διακοπής λειτουργίας που μπορεί να αποφευχθεί. Οι ακόλουθες πρακτικές είναι χρήσιμες για ομάδες μηχανικής, θέσης σε λειτουργία και συντήρησης.

• Επιθεωρήστε πριν την εγκατάσταση:Ελέγξτε το σώμα της βαλβίδας, τα άκρα συγκόλλησης, τον μηχανισμό λειτουργίας και την προστατευτική συσκευασία για ζημιά ή μόλυνση.
• Επαληθεύστε την κατεύθυνση ροής:Συγκρίνετε την πραγματική διάταξη θυρών με το εγκεκριμένο διάγραμμα σωληνώσεων πριν συνδέσετε τη βαλβίδα.
• Χρησιμοποιήστε κατάλληλες διαδικασίες συγκόλλησης:Για σχέδια συγκόλλησης άκρου, ακολουθήστε τις κατάλληλες διαδικασίες και ελέγξτε την είσοδο θερμότητας σύμφωνα με τις οδηγίες του κατασκευαστή.
• Δοκιμάστε τη σειρά λειτουργίας:Όπου είναι ασφαλές και κατάλληλο, επαληθεύστε τις θέσεις της λαβής και τις ενδείξεις διαδρομής ροής πριν από την εισαγωγή του μέσου επεξεργασίας.
• Αποτρέψτε την μη ασφαλή συντήρηση:Απομονώστε τη βαλβίδα, εκτονώστε την πίεση, αποστραγγίστε τα επικίνδυνα περιεχόμενα και ακολουθήστε τις διαδικασίες κλειδώματος και ασφάλειας του χώρου πριν την αποσυναρμολόγηση.
• Επιθεωρήστε τα καθίσματα και τις σφραγίδες:Ελέγξτε για φθορά, χημικές ζημιές, διαρροές και δυσκολίες λειτουργίας σε διαστήματα κατάλληλα για το σέρβις.
• Διατηρήστε τεχνικά αρχεία:Επιθεωρήσεις εγγράφων, αντικαταστάσεις, αποτελέσματα δοκιμών και τυχόν αλλαγές στις συνθήκες λειτουργίας.

Οι σφαιρικές βαλβίδες γενικά προορίζονται για on-off σέρβις και δρομολόγηση ροής, όχι για συνεχή στραγγαλισμό, εκτός εάν ο κατασκευαστής εγκρίνει ρητά αυτό το καθήκον. Η λειτουργία μιας βαλβίδας σε ακατάλληλη μερικώς ανοιχτή θέση μπορεί να αυξήσει τον στροβιλισμό, τη διάβρωση ή τη ζημιά της έδρας υπό ορισμένες συνθήκες.

Συχνές Ερωτήσεις

1. Ποια είναι η κύρια λειτουργία μιας θύρας τριπλής σφαιρικής βαλβίδας L;

Η κύρια λειτουργία του είναι να ανακατευθύνει το υγρό μεταξύ επιλεγμένων διακλαδώσεων σωληνώσεων. Η δίοδος σχήματος L μέσα στη σφαίρα συνδέει καθορισμένες θύρες σύμφωνα με τον προσανατολισμό της βαλβίδας. Θα πρέπει να συμβουλευτείτε το εγκεκριμένο διάγραμμα ροής για να επιβεβαιώσετε την ακριβή ακολουθία λειτουργίας και την ικανότητα απομόνωσης.

2. Ποια είναι η διαφορά μεταξύ μιας σφαιρικής βαλβίδας θύρας L και μιας σφαιρικής βαλβίδας θυρών Τ;

Ένας σχεδιασμός θύρας L χρησιμοποιείται κυρίως για εναλλαγή ροής ή εκτροπή μεταξύ επιλεγμένων θυρών. Ο σχεδιασμός της θύρας T προσφέρει πρόσθετα μοτίβα σύνδεσης και μπορεί να επιτρέπει και στις τρεις θύρες να επικοινωνούν ταυτόχρονα. Η σωστή επιλογή εξαρτάται από την απαιτούμενη λειτουργία διεργασίας και τη διαμόρφωση θύρας του κατασκευαστή.

3. Μπορεί μια σφαιρική βαλβίδα τριών κατευθύνσεων με θύρα L να διακόψει εντελώς τη ροή;

Ορισμένα σχέδια θυρών L περιλαμβάνουν μια θέση κλειστής όλων των θυρών, ενώ άλλα έχουν διαφορετικές ρυθμίσεις λειτουργίας. Η πλήρης απομόνωση πρέπει να επιβεβαιωθεί από το διάγραμμα ροής της συγκεκριμένης βαλβίδας και τις προδιαγραφές στεγανοποίησης. Όπου η απομόνωση είναι κρίσιμη για την ασφάλεια, επαληθεύστε την απαιτούμενη απόδοση διαρροής και εάν είναι απαραίτητος πρόσθετος εξοπλισμός απομόνωσης.

4. Ποια υλικά είναι κατάλληλα για μια σφαιρική βαλβίδα θυρίδας L;

Η επιλογή υλικού εξαρτάται από το υγρό, την έκθεση στη διάβρωση, την πίεση, τη θερμοκρασία και τις απαιτήσεις καθαρισμού. Οι ποιότητες ανοξείδωτου χάλυβα όπως 304 ή 316 μπορεί να ταιριάζουν σε πολλές εφαρμογές, ενώ τα καθίσματα με βάση PTFE ή ενισχυμένα μπορεί να είναι κατάλληλα για ορισμένες υπηρεσίες. Ο πλήρης συνδυασμός βρεγμένου υλικού πρέπει να ελεγχθεί για συμβατότητα.

5. Ποιες πληροφορίες χρειάζονται για να ζητηθεί προσφορά;

Παρέχετε το ονομαστικό μέγεθος βαλβίδας, την απαιτούμενη διάταξη θυρών, τον τύπο σύνδεσης, τις συνθήκες πίεσης και θερμοκρασίας, το μέσο διεργασίας, τα προτιμώμενα υλικά, την ποσότητα και τη μέθοδο λειτουργίας. Τα σχέδια αγωγών, η απαιτούμενη ακολουθία ροής και οι απαιτήσεις επιθεώρησης για το έργο μπορούν να βοηθήσουν τον προμηθευτή να επιβεβαιώσει την κατάλληλη διαμόρφωση.

6. Γιατί να εξετάσετε μια βαλβίδα τριών τεμαχίων με εκτεταμένα άκρα συγκόλλησης;

Μια κατασκευή τριών τεμαχίων μπορεί να απλοποιήσει την πρόσβαση σε επισκευάσιμα εσωτερικά εξαρτήματα, με την επιφύλαξη της διαδικασίας συντήρησης του κατασκευαστή. Τα εκτεταμένα άκρα συγκόλλησης μπορούν να παρέχουν πρόσθετο διάκενο για τη συγκόλληση και μπορεί να ταιριάζουν σε ορισμένες μονωμένες ή θαμμένες διατάξεις σωληνώσεων. Οι διαστάσεις και η μέθοδος εγκατάστασης θα πρέπει να ελεγχθούν πριν από την παραγγελία.

Συμπέρασμα: Λήψη της σωστής απόφασης ελέγχου ροής

Μια σφαιρική βαλβίδα τριών κατευθύνσεων με δίοδο θυρίδας L μπορεί να προσφέρει μια πρακτική λύση για την εναλλαγή υγρού μεταξύ καθορισμένων διακλαδώσεων σωληνώσεων. Η αποτελεσματικότητά του εξαρτάται από την επιλογή της σωστής διάταξης θυρών, την επαλήθευση των ορίων πίεσης και θερμοκρασίας, την επιλογή συμβατών υλικών και τη διασφάλιση ότι οι θέσεις λειτουργίας της βαλβίδας ταιριάζουν με τις απαιτήσεις της διαδικασίας. Οι κατασκευαστικές λεπτομέρειες, όπως το σώμα τριών τεμαχίων και τα εκτεταμένα άκρα συγκόλλησης μπορούν επίσης να επηρεάσουν τον προγραμματισμό εγκατάστασης και τη μακροπρόθεσμη συντήρηση.

Η Shangtai προσφέρει πληροφορίες προϊόντος και επιλογές διαμόρφωσης για την υποστήριξη της επιλογής βιομηχανικών βαλβίδων. Εάν συγκρίνετε σχέδια θυρών L, σχεδιάζετε ένα νέο σύστημα σωληνώσεων ή αντικαθιστάτε μια υπάρχουσα βαλβίδα, ανατρέξτε στις προδιαγραφές της θύρας βαλβίδας L της βαλβίδας τριών κατευθύνσεων και προετοιμάστε τις απαιτήσεις λειτουργίας σας πριν κάνετε μια παραγγελία. Επικοινωνήστε με την ομάδα μας για να συζητήσετε την αίτησή σας, να επιβεβαιώσετε τις τεχνικές λεπτομέρειες και να ζητήσετε μια κατάλληλη προσφορά. Παρακαλώεπικοινωνήστε μαζί μαςσήμερα για να εξερευνήσετε λύσεις βαλβίδων προσαρμοσμένες στις βιομηχανικές σας ανάγκες ελέγχου ροής.
