Technical Insight: 2000 WOG 2-Piece High Platform Ball Valve - Χαρακτηριστικά σχεδίασης και περιβάλλοντα εφαρμογής

Οι αγωγοί εξόδου μέσης πίεσης ενός σταθμού ρύθμισης της πίεσης αερίου της πόλης λειτουργούν σε πίεση σχεδιασμού 4,0 MPa. Το σύστημα απαιτεί ενσωμάτωση με σύστημα SCADA για απομακρυσμένη αποστολή και απενεργοποίηση έκτακτης ανάγκης. Οι βαλβίδες πρέπει να παρέχουν μηδενική εξωτερική διαρροή, μεγάλα διαστήματα χωρίς συντήρηση και να υποστηρίζουν την εν σειρά συντήρηση για να αποφευχθεί η διακοπή της παροχής αερίου στην περιοχή.

Επιλέχθηκαν σφαιρικές βαλβίδες υψηλής πλατφόρμας 2 τεμαχίων WOG από CF8 (304 ανοξείδωτος χάλυβας) με άκρα με σπείρωμα NPT και ενισχυμένα καθίσματα RPTFE, εξοπλισμένες με ηλεκτρικούς ενεργοποιητές με προστασία από εκρήξεις απευθείας. Η ονομαστική πίεση της βαλβίδας υπερβαίνει κατά πολύ την πραγματική πίεση λειτουργίας.

• Το σώμα της βαλβίδας και οι στεγανοποιήσεις λειτουργούν κάτω από μακροχρόνιες συνθήκες χαμηλής καταπόνησης, μειώνοντας σημαντικά τον ερπυσμό της στεγανοποίησης. Η διάρκεια ζωής παρατείνεται κατά περισσότερο από50%σε σύγκριση με τις τυπικές σφαιρικές βαλβίδες PN40.

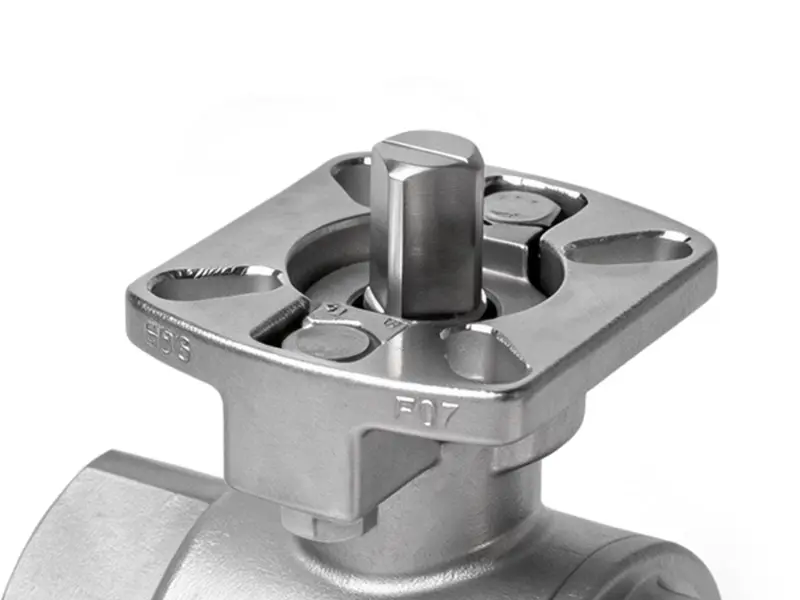

• Το πρότυπο ISO 5211 υψηλής πλατφόρμας επιτρέπει την άμεση τοποθέτηση ενεργοποιητή χωρίς βραχίονες προσαρμογέα, μειώνοντας τον χρόνο εγκατάστασης κατά30%και εξασφαλίζοντας υψηλότερη ομοαξονικότητα για σταθερή ακρίβεια τηλεχειρισμού.

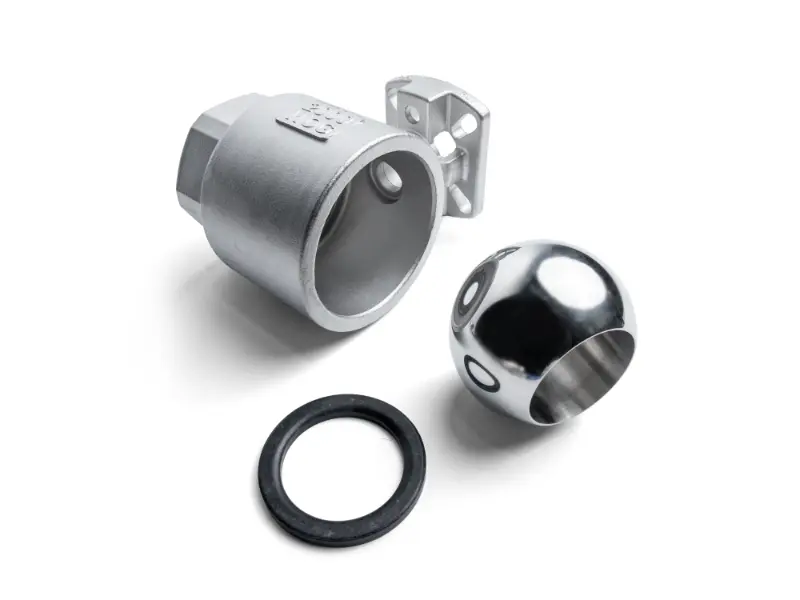

• Η σχεδίαση διαιρούμενου αμαξώματος 2 τεμαχίων υποστηρίζει αποσυναρμολόγηση και αντικατάσταση σφράγισης χωρίς κοπή του αγωγού, μειώνοντας τον χρόνο διακοπής της συντήρησης περιοχής κατά70%.
• Η δομή σφράγισης πλωτής σφαίρας διπλής κατεύθυνσης παρέχει μηδενική εξωτερική διαρροή, διασφαλίζοντας ασφαλή μεταφορά αερίου και συμμορφώνεται με τις προδιαγραφές σχεδιασμού αστικού αερίου.

Η διακλάδωση υψηλής πίεσης ενός κυκλοφορούντος συστήματος νερού ψύξης σε ένα μεγάλο διυλιστήριο λειτουργεί στα 2,5 MPa, με διαλείποντα κρούσεις σφύρας νερού στον αγωγό. Οι αρχικές τυπικές σφαιρικές βαλβίδες PN25 υπέστησαν συχνή διαρροή της έδρας και παραμόρφωση του αμαξώματος και χρειάστηκαν κοπή του αγωγού για συντήρηση που προκάλεσε διακοπή της παραγωγής.

Αντικαταστάθηκε με σφαιρικές βαλβίδες υψηλής πλατφόρμας 2000 WOG 2 τεμαχίων από ανθρακούχο χάλυβα WCB, με πλήρεις διαδρομές ροής θυρών και σε συνδυασμό με πνευματικούς ενεργοποιητές για προγραμματισμένο έλεγχο ενεργοποίησης/απενεργοποίησης.

• Το σώμα βαλβίδας βαρέως τύπου 2000 WOG προσφέρει πολύ ανώτερη αντοχή στο νερό σε σχέση με τις τυπικές βαλβίδες PN25, αντέχοντας το στιγμιαίο σφυρί νερού έως και10 MPaχωρίς παραμόρφωση του αμαξώματος ή αστοχία στεγανοποίησης.
• Ο σχεδιασμός πλήρους θύρας δημιουργεί απώλεια πίεσης μικρότερη από0,03 MPa, μειώνοντας το φορτίο της αντλίας κυκλοφορίας κατά5%και παρέχοντας αξιοσημείωτη μακροπρόθεσμη εξοικονόμηση ενέργειας.
• Οι απευθείας τοποθετημένοι πνευματικοί ενεργοποιητές στην ψηλή πλατφόρμα αποκρίνονται σε λιγότερο από1 δευτερόλεπτο, κατάλληλο για συχνές προγραμματισμένες λειτουργίες μεταγωγής.
• Το σώμα βαλβίδας 2 τεμαχίων επιτρέπει τη γρήγορη αποσυναρμολόγηση για τον καθαρισμό αλάτων και υπολειμμάτων από τον πυρήνα της μπάλας, διπλασιάζοντας την απόδοση συντήρησης χωρίς κοπή αγωγού ή διακοπή της παραγωγής.

Οι κοχλιωτοί ψύκτες νερού σε ένα μεγάλο εμπορικό συγκρότημα χρησιμοποιούν ψυκτικό μέσο R134a, με τις κύριες γραμμές να λειτουργούν στα 1,8 MPa. Οι βαλβίδες απαιτείται να έχουν εξαιρετική απόδοση στεγανοποίησης για την αποφυγή διαρροής ψυκτικού μέσου και να είναι συμβατές με ηλεκτρικούς ενεργοποιητές για ομαδικό έλεγχο μέσω του συστήματος αυτοματισμού κτιρίου (BAS).

Σφαίρες βαλβίδες υψηλής πλατφόρμας 2000 WOG 2 τεμαχίων από ανοξείδωτο χάλυβα CF8, με εξειδικευμένες θέσεις στεγανοποίησης ψυκτικού και συμπαγείς ηλεκτρικούς ενεργοποιητές απευθείας τοποθετημένους.

• Σώμα βαλβίδας υψηλής πίεσης με στεγανοποίηση ακριβείας επιτυγχάνει μηδενική διαρροή ψυκτικού μέσου, εξαλείφοντας την απώλεια ψυκτικής ικανότητας και τα περιβαλλοντικά προβλήματα εκπομπών.
• Η τυποποιημένη διεπαφή υψηλής πλατφόρμας ISO 5211 βελτιώνει την απόδοση της συναρμολόγησης παρτίδας ψυκτικού συγκροτήματος κατά30%. Οι ενεργοποιητές είναι καθολικά εναλλάξιμοι χωρίς προσαρμοσμένους προσαρμογείς για ευκολότερη αντικατάσταση μετά την πώληση.
• Η δομή 2 τεμαχίων διευκολύνει την αποσυναρμολόγηση και τη συντήρηση κατά τη διάρκεια της μεγάλης επισκευής του ψυκτικού συγκροτήματος χωρίς να καταστρέφονται οι συγκολλήσεις του αγωγού, μειώνοντας το κόστος συντήρησης κατά40%.
• Η πίεση λειτουργίας πολύ κάτω από την ονομαστική βαθμολογία επιβραδύνει σημαντικά τη γήρανση της στεγανοποίησης, επεκτείνοντας το διάστημα χωρίς συντήρηση σε πάνω από3 χρόνια.

Μια γραμμή μεταφοράς πρώτων υλών τασιενεργών σε μια ημερήσια χημική μονάδα λειτουργεί στα 1,6 MPa, με ήπια διαβρωτικά μέσα. Οι βαλβίδες πρέπει να υποστηρίζουν τηλεχειριστήριο, να αποσυναρμολογούνται και να καθαρίζονται εύκολα και να πληρούν τις απαιτήσεις υγιεινής για τις αλλαγές παρτίδων.

Σφαίρες βαλβίδες υψηλής πλατφόρμας 2000 WOG 2 τεμαχίων από CF8M (316 ανοξείδωτο ατσάλι) με σχεδιασμό πλήρους θύρας, καθίσματα από PTFE και πνευματικούς ενεργοποιητές αντιεκρηκτικούς.

• Το σώμα από ανοξείδωτο χάλυβα 316 αντιστέκεται στην ήπια διάβρωση. Ο σχεδιασμός πλήρους λιμένα δεν έχει νεκρές ζώνες ροής, μειώνοντας τη συσσώρευση υλικών και τη φθορά για να ανταποκρίνεται στις καθημερινές απαιτήσεις υγιεινής της παραγωγής χημικών.
• Η μακροχρόνια λειτουργία χαμηλής καταπόνησης υπό μειωμένες συνθήκες εξαλείφει τον κίνδυνο διείσδυσης των μέσων και τη διασταυρούμενη μόλυνση μεταξύ των αλλαγών παρτίδας.
• Οι απευθείας τοποθετημένοι πνευματικοί ενεργοποιητές με αντιεκρηκτική προστασία στην υψηλή πλατφόρμα ISO πληρούν άμεσα τις απαιτήσεις προστασίας από εκρήξεις χημικού εργαστηρίου χωρίς πρόσθετη τροποποίηση.
• Ο διαχωρισμένος σχεδιασμός 2 τεμαχίων επιτρέπει γρήγορη αποσυναρμολόγηση για εσωτερικό καθαρισμό και αποστείρωση, μειώνοντας τον χρόνο καθαρισμού μετάβασης κατά παρτίδα60%.

Το σύστημα Clean-in-Place (CIP) υψηλής θερμοκρασίας σε μια μονάδα παραγωγής ποτών λειτουργεί στα 3,0 MPa, με αλκαλικά καθαριστικά 80°C. Οι βαλβίδες πρέπει να είναι ανθεκτικές στη θερμοκρασία και στη διάβρωση, να παρέχουν αξιόπιστη στεγανοποίηση, να υποστηρίζουν αυτοματοποιημένο έλεγχο προγράμματος και να συμμορφώνονται με τα πρότυπα GMP τροφίμων.

Σφαίρες βαλβίδες υψηλής πλατφόρμας 2 τεμαχίων 2000 WOG για τρόφιμα από ανοξείδωτο χάλυβα CF8, εξοπλισμένες με καθίσματα υψηλής θερμοκρασίας ενισχυμένα με RPTFE και πνευματικούς ενεργοποιητές υγιεινής απευθείας τοποθετημένους.

• Η πίεση λειτουργίας 3,0 MPa είναι πολύ κάτω από την ονομαστική βαθμολογία WOG του 2000, παρέχοντας άφθονο απόθεμα πίεσης ακόμη και σε υψηλές θερμοκρασίες, χωρίς κίνδυνο αστοχίας στεγανοποίησης ή παραμόρφωσης του αμαξώματος.
• Τα ενισχυμένα καθίσματα RPTFE προσφέρουν ανώτερη θερμοκρασία και χημική αντοχή, με διπλάσια διάρκεια ζωής από τα τυπικά καθίσματα PTFE, αντέχοντας συνεχές τρίψιμο από υγρά καθαρισμού υψηλής θερμοκρασίας.
• Ο σχεδιασμός απευθείας τοποθέτησης υψηλής πλατφόρμας δεν δημιουργεί νεκρές ζώνες υγιεινής στη διεπαφή ενεργοποιητή-βαλβίδας, είναι εύκολο να καθαριστεί και να απολυμανθεί, πλήρως συμβατό με τις απαιτήσεις πιστοποίησης GMP της βιομηχανίας τροφίμων.
• Το σώμα βαλβίδας 2 τεμαχίων επιτρέπει γρήγορη αποσυναρμολόγηση για εσωτερική επιθεώρηση καθαριότητας χωρίς αφαίρεση ολόκληρου του αγωγού, απλοποιώντας την τακτική επιθεώρηση και συντήρηση.
