Κατασκευαστής επαγγελματικών σφαιρικών βαλβίδων τριών δρόμων Κίνας

ΣανγκτάιΟι βαλβίδες τριών κατευθύνσεων είναι σχεδιασμένες για βιομηχανικά συστήματα σωληνώσεων που απαιτούν εναλλαγή ροής, εκτροπή ή συνδυασμό σε ένα μόνο σώμα βαλβίδας. Με τρεις θύρες και επιλέξιμα μοτίβα ροής θυρών L ή θυρών Τ, μπορούν να κατευθύνουν τα μέσα μεταξύ διαφορετικών μονοπατιών αγωγών ενώ βοηθούν στην απλοποίηση των διατάξεων σωληνώσεων.

Αυτές οι βαλβίδες είναι κατάλληλες για επεξεργασία νερού, χημική επεξεργασία, HVAC, τρόφιμα και ποτά, πεπιεσμένο αέρα, μεταφορά καυσίμου και γενικό χειρισμό βιομηχανικών υγρών. Η Shangtai παρέχει διαφορετικούς τύπους σύνδεσης, υλικά, επιλογές στεγανοποίησης και μεθόδους λειτουργίας σύμφωνα με το απαιτούμενο μέσο, ​​πίεση, θερμοκρασία και διαμόρφωση αγωγού. Για άλλες κατασκευές σφαιρικής βαλβίδας, βλσειρά προϊόντων σφαιρικής βαλβίδας.

Μοτίβα ροής L-Port και T-Port

Η εσωτερική διαμόρφωση μπάλας καθορίζει τον τρόπο με τον οποίο συνδέονται οι τρεις θύρες σε διαφορετικές θέσεις λαβής. Τα σχέδια της θύρας L και της θύρας T δεν είναι εναλλάξιμα επειδή παρέχουν διαφορετικούς συνδυασμούς διαδρομής ροής.

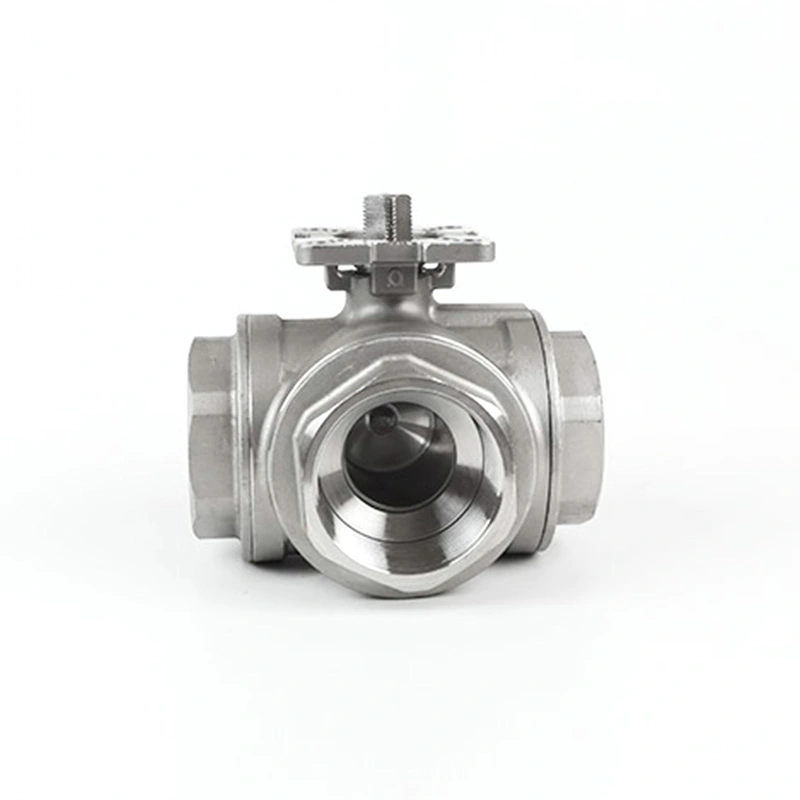

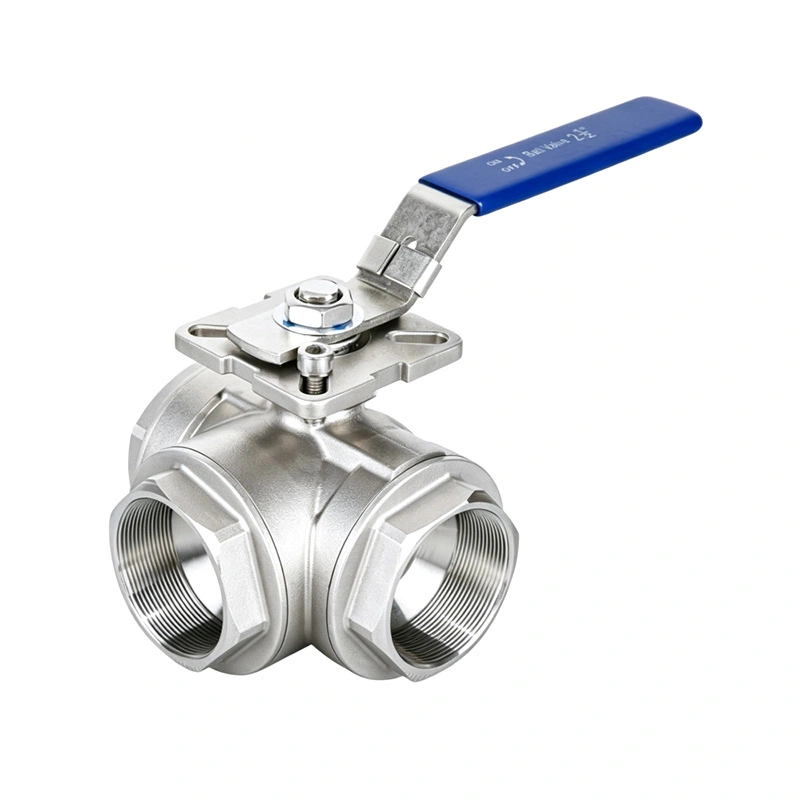

Τριδρομική διαμόρφωση L-Port

Μια διάταξη θυρών L χρησιμοποιείται συνήθως όταν η βαλβίδα χρειάζεται να αλλάξει ροή μεταξύ δύο από τις διαθέσιμες διαδρομές. Ανάλογα με τη συγκεκριμένη σχεδίαση της μπάλας, μπορεί να κατευθύνει το μέσο από μία είσοδο σε μία από τις δύο εξόδους ή να αλλάζει μεταξύ δύο κατευθύνσεων ροής.

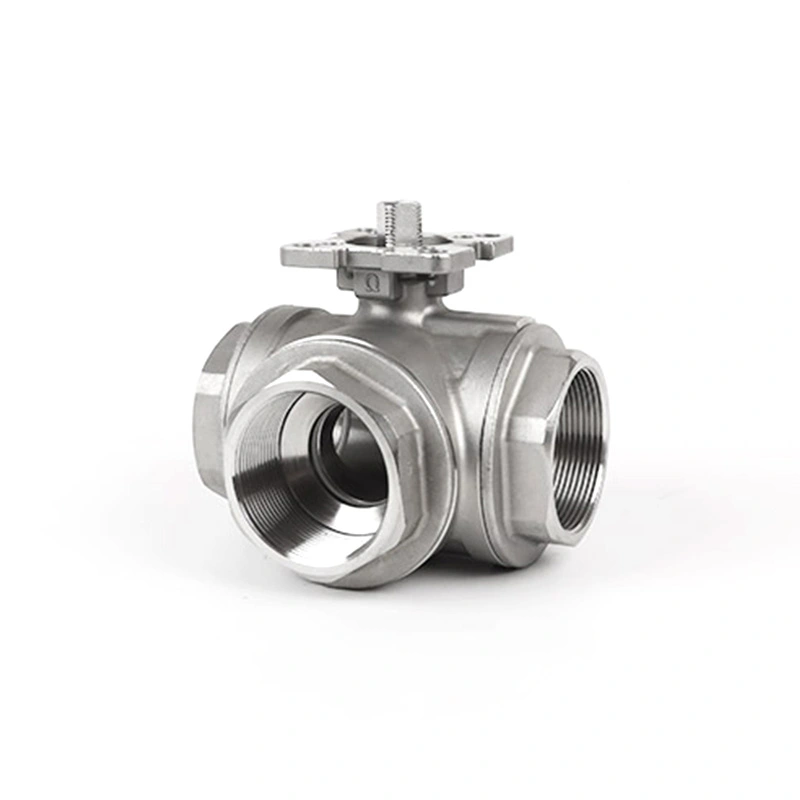

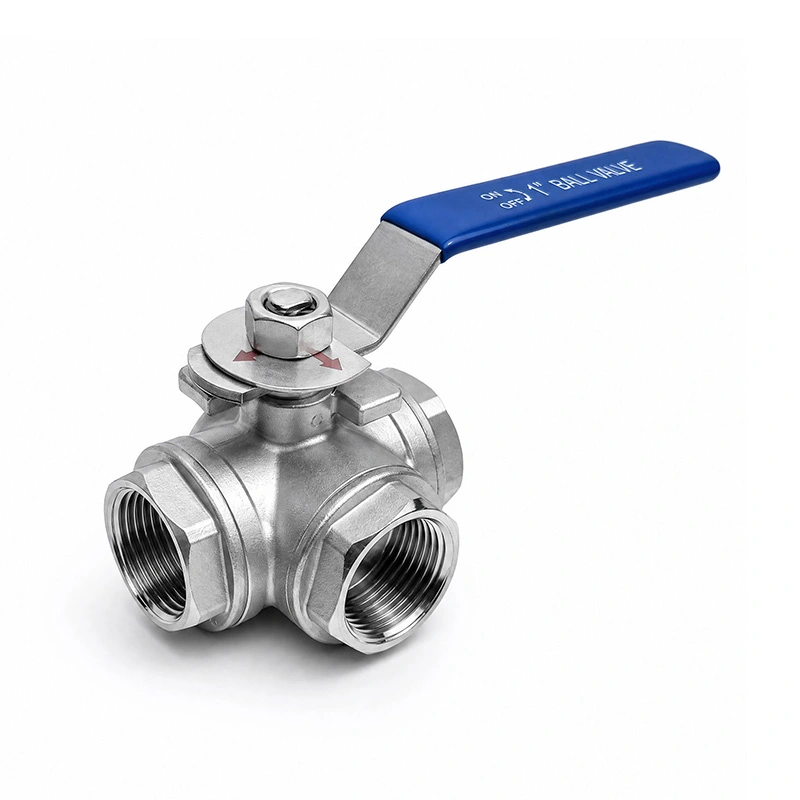

Τριδρομική διαμόρφωση T-Port

Μια διάταξη θυρών Τ παρέχει πρόσθετους συνδυασμούς διαδρομής ροής και μπορεί να χρησιμοποιηθεί για εφαρμογές που περιλαμβάνουν εκτροπή ή συνδυασμό ροής. Οι πραγματικές διαθέσιμες διαδρομές εξαρτώνται από την εσωτερική γεωμετρία της μπάλας και τη θέση της λαβής, επομένως η απαιτούμενη ακολουθία λειτουργίας θα πρέπει να επιβεβαιωθεί πριν από την παραγωγή.

Εναλλαγή ροής, εκτροπή και συνδυασμός

Σε αντίθεση με μια τυπική σφαιρική βαλβίδα δύο θυρών που χρησιμοποιείται κυρίως για απομόνωση on/off, μια διαμόρφωση τριών κατευθύνσεων επιτρέπει στη βαλβίδα να διαχειρίζεται τη ροή μεταξύ πολλαπλών διαδρομών σωληνώσεων. Ανάλογα με το μοτίβο της θύρας, μπορεί να χρησιμοποιηθεί για εναλλαγή μεταξύ γραμμών, εκτροπή ενός μέσου προς διαφορετικό εξοπλισμό ή συνδυασμό συμβατών ροών.

Αυτό μπορεί να μειώσει τον αριθμό των μεμονωμένων βαλβίδων που απαιτούνται σε ορισμένες διατάξεις σωληνώσεων και μπορεί να απλοποιήσει τη διάταξη του εξοπλισμού. Η διαμόρφωση της βαλβίδας θα πρέπει πάντα να επιλέγεται σύμφωνα με τις πραγματικές απαιτήσεις ροής της διεργασίας και όχι απλώς με το μέγεθος του σωλήνα.

Επιλογές σύνδεσης για διαφορετικά συστήματα αγωγών

Η Shangtai μπορεί να παρέχει διαφορετικές διαμορφώσεις τελικής σύνδεσης σύμφωνα με το πρότυπο αγωγού και τις απαιτήσεις εγκατάστασης. Οι διαθέσιμες επιλογές μπορεί να περιλαμβάνουν συνδέσεις με σπείρωμα, φλάντζα, συγκόλληση υποδοχής και συγκόλληση από κάτω, ανάλογα με το σχέδιο και τις προδιαγραφές της βαλβίδας.

Η επιλογή σύνδεσης θα πρέπει να λαμβάνει υπόψη το ονομαστικό μέγεθος σωλήνα, την ονομαστική πίεση, τη μέθοδο εγκατάστασης, τον περιβάλλοντα εξοπλισμό και τα ισχύοντα πρότυπα έργου. Κατά την αντικατάσταση μιας υπάρχουσας βαλβίδας, η παροχή της αρχικής προδιαγραφής σύνδεσης ή των σχεδίων μπορεί να βοηθήσει στην επιβεβαίωση της συμβατότητας.

Επιλογή υλικών και σφράγισης

Η επιλογή του σώματος και του εσωτερικού υλικού πρέπει να βασίζεται στο μέσο εργασίας, την πίεση, τη θερμοκρασία και τις συνθήκες διάβρωσης. Η σφαίρα, το στέλεχος, τα καθίσματα και τα εξαρτήματα στεγανοποίησης θα πρέπει επίσης να είναι συμβατά με το μέσο σέρβις και το περιβάλλον λειτουργίας.

Τα κοινά υλικά στεγανοποίησης μπορεί να περιλαμβάνουν PTFE, ενισχυμένο PTFE και άλλα υλικά ειδικά για την εφαρμογή. Η κατάλληλη διαμόρφωση στεγανοποίησης εξαρτάται από το πραγματικό εύρος θερμοκρασίας, τη χημική συμβατότητα, τις συνθήκες πίεσης και την απαιτούμενη απόδοση σέρβις.

Χειροκίνητη και Αυτοματοποιημένη Λειτουργία

Οι διαμορφώσεις τριών κατευθύνσεων μπορούν να λειτουργήσουν χειροκίνητα ή να ενσωματωθούν με έναν ενεργοποιητή όταν απαιτείται απομακρυσμένη ή αυτοματοποιημένη εναλλαγή ροής. Οι χειροκίνητες λαβές είναι κατάλληλες για τοπική λειτουργία, ενώ οι πνευματικοί και ηλεκτρικοί ενεργοποιητές μπορούν να ληφθούν υπόψη για αυτοματοποιημένα συστήματα διεργασιών.

Για ενεργοποιημένες εφαρμογές, ο απαιτούμενος τρόπος ελέγχου, η ακολουθία λειτουργίας, ο τύπος ενεργοποιητή, η τροφοδοσία ρεύματος ή η παροχή αέρα και οι απαιτήσεις ασφαλείας έναντι αστοχίας θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή. Ο ενεργοποιητής πρέπει επίσης να ταιριάζει σωστά με τη ροπή της βαλβίδας και τις συνθήκες λειτουργίας.

Εφαρμογές προϊόντων

Η μεταγωγή ροής τριών θυρών είναι χρήσιμη σε συστήματα όπου ένας αγωγός πρέπει να συνδεθεί με διαφορετικές διαδρομές διεργασίας ή εξοπλισμό. Τυπικές εφαρμογές περιλαμβάνουν συστήματα επεξεργασίας νερού, γραμμές κυκλοφορίας HVAC, χημική επεξεργασία, εξοπλισμό τροφίμων και ποτών, συστήματα πεπιεσμένου αέρα, μεταφορά καυσίμου, διανομή υγρών και γενικές βιομηχανικές επιχειρήσεις κοινής ωφέλειας.

Η πραγματική καταλληλότητα εξαρτάται από το μέσο, ​​την πίεση, τη θερμοκρασία, τον ρυθμό ροής, τη συμβατότητα των υλικών και το απαιτούμενο σχέδιο μεταγωγής. Για εφαρμογές που απαιτούν απλή αμφίδρομη απομόνωση αντί για επιλογή διαδρομής ροής, ένα πρότυποΣφαίρα 2 τεμαχίωνήΣφαίρα 3 τεμαχίωνμπορεί να είναι καταλληλότερο.

Έλεγχος Κατασκευής και Ποιότητας

Η Shangtai διαχειρίζεται τη μηχανική κατεργασία, τη συναρμολόγηση, την επιθεώρηση, τη δοκιμή πίεσης και την τελική προετοιμασία σύμφωνα με την καθορισμένη διαμόρφωση της βαλβίδας. Για προϊόντα τριών κατευθύνσεων, θα πρέπει να δοθεί ιδιαίτερη προσοχή στη διάταξη των θυρών, τον προσανατολισμό της σφαίρας, την απόδοση στεγανοποίησης, τη θέση λειτουργίας και τις διαστάσεις σύνδεσης.

Οι τεχνικές απαιτήσεις για το έργο μπορούν να επανεξεταστούν πριν από την παραγωγή, συμπεριλαμβανομένων των υλικών, των ονομαστικών τιμών πίεσης, των προτύπων σύνδεσης, του σχεδίου ροής, των απαιτήσεων ενεργοποιητή και της απαιτούμενης τεκμηρίωσης. Αυτό βοηθά να διασφαλιστεί ότι η παρεχόμενη διαμόρφωση της βαλβίδας αντιστοιχεί στην προβλεπόμενη διάταξη του αγωγού.

Πώς να επιλέξετε τις σωστές σφαιρικές βαλβίδες τριών δρόμων

Η ακριβής επιλογή ξεκινά με την απαιτούμενη διαδρομή ροής και όχι μόνο με το μέγεθος της βαλβίδας. Προτού ζητήσετε προσφορά, προετοιμάστε τις ακόλουθες πληροφορίες όπου είναι διαθέσιμες:

• Μέγεθος βαλβίδας και ονομαστική διάμετρος σωλήνα
• Απαίτηση θύρας L ή T-port
• Απαιτούμενες διαδρομές ροής εισόδου και εξόδου
• Χαρακτηριστικά μέσου εργασίας και ρευστού
• Πίεση εργασίας και βαθμολογία πίεσης
• Θερμοκρασία λειτουργίας
• Απαιτήσεις σώματος και υλικού στεγανοποίησης
• Σύνδεση με σπείρωμα, φλάντζα, συγκόλληση με υποδοχή ή συγκόλληση με πισινό
• Χειροκίνητη, πνευματική ή ηλεκτρική λειτουργία
• Απαιτήσεις τάσης ενεργοποιητή, παροχής αέρα ή ελέγχου
• Απαιτούμενη ποσότητα και τεκμηρίωση έργου
• Διάγραμμα ροής ή σχέδιο αγωγών, εάν είναι διαθέσιμο

Εάν δεν είστε βέβαιοι εάν μια διαμόρφωση θύρας L ή θύρας T ταιριάζει με τη διοχέτευσή σας,στείλτε το διάγραμμα ροής και τις απαιτήσεις βαλβίδαςστη Σαγκτάη. Η ομάδα μας μπορεί να ελέγξει τις διαδρομές ροής και τις τεχνικές παραμέτρους πριν από την προσφορά.
