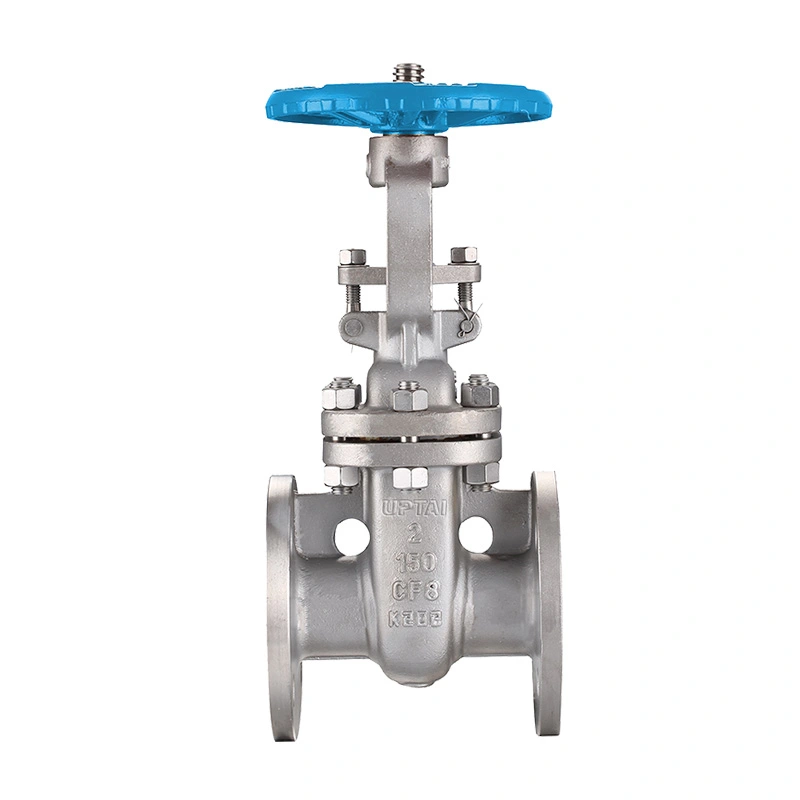

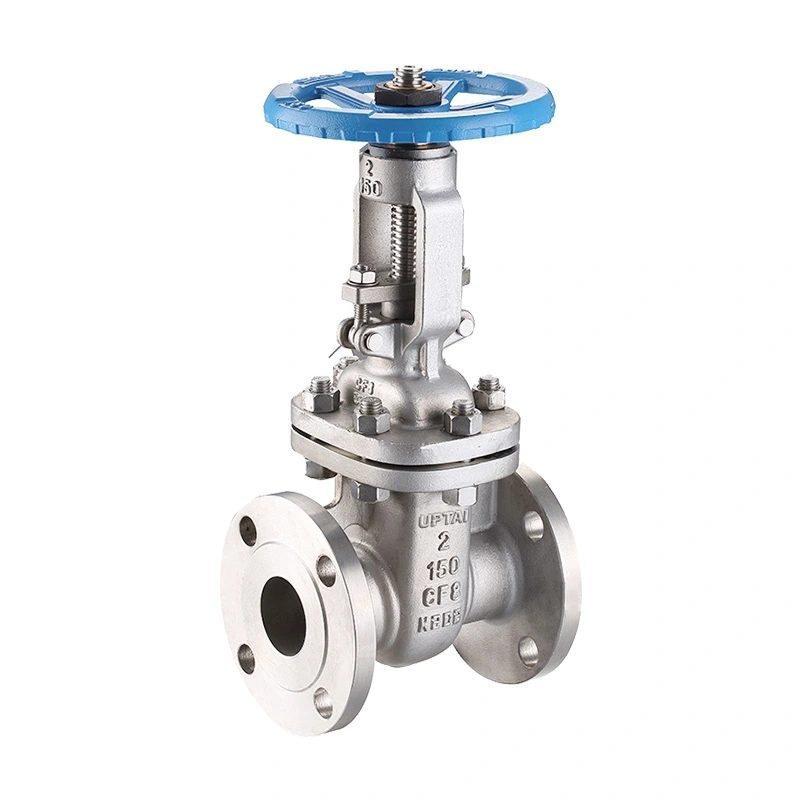

Βαλβίδα πύλης από ανοξείδωτο χάλυβα ANSI 150LB

Η βαλβίδα πύλης από ανοξείδωτο χάλυβα ANSI 150LB έχει διαμορφωθεί για απομόνωση αγωγού όπου απαιτείται διαδρομή ροής πλήρους οπής και σώμα βαλβίδας από ανοξείδωτο χάλυβα. Η πύλη κινείται κατακόρυφα για να ανοίξει ή να κλείσει το πέρασμα, καθιστώντας αυτή τη βαλβίδα κατάλληλη για εφαρμογές που συνήθως απαιτούν πλήρως ανοιχτό ή πλήρως κλειστό σέρβις αντί για συνεχή στραγγαλισμό. Η αναφερόμενη διαμόρφωση καλύπτει NPS 2" έως 48" και χρησιμοποιεί λειτουργία χειροκίνητου τροχού ή γραναζιού ανάλογα με το μέγεθος της βαλβίδας.

Η Shangtai κατασκευάζει βιομηχανικές βαλβίδες στο Wenzhou, Zhejiang, Κίνα. Η παραγωγή βαλβίδων περιλαμβάνει προετοιμασία υλικού, μηχανική κατεργασία, συναρμολόγηση εξαρτημάτων, δοκιμή πίεσης, επιθεώρηση, σήμανση και τελική συσκευασία. Η διαμόρφωση του προϊόντος μπορεί να επιβεβαιωθεί σύμφωνα με το μέγεθος του αγωγού, την κατηγορία πίεσης, το μέσο λειτουργίας, τη θερμοκρασία, τις απαιτήσεις υλικού, το πρότυπο σύνδεσης και τις ισχύουσες προδιαγραφές του έργου.

Κύριες Διαστάσεις

Αρχή κατασκευής και λειτουργίας βαλβίδας πύλης

Η βαλβίδα χρησιμοποιεί ένα στοιχείο κλεισίματος τύπου πύλης που κινείται κάθετα προς την κατεύθυνση ροής του αγωγού. Όταν η πύλη ανυψωθεί πλήρως, η δίοδος ροής ανοίγει. όταν η πύλη χαμηλώνει, η δίοδος είναι κλειστή. Αυτή η ευθύγραμμη διάταξη επιλέγεται συνήθως για απομόνωση σωληνώσεων όπου η απώλεια χαμηλής πίεσης στην πλήρως ανοιχτή θέση είναι σημαντική.

Οι βαλβίδες πύλης προορίζονται γενικά για απομόνωση και όχι για συνηθισμένο στραγγαλισμό. Η διατήρηση της βαλβίδας πλήρως ανοιχτή ή πλήρως κλειστή βοηθά στη μείωση της περιττής φθοράς στην πύλη και τις επιφάνειες έδρασης. Εάν απαιτείται ρύθμιση ροής, ο τύπος της βαλβίδας και οι συνθήκες λειτουργίας θα πρέπει να αξιολογούνται χωριστά.

Σώμα και δίσκος από ανοξείδωτο χάλυβα

Τα αναγραφόμενα υλικά σώματος και δίσκου είναι ASTM A351 CF8 / CF8M. Αυτές οι ποιότητες ανοξείδωτου χάλυβα μπορούν να επιλεγούν για βιομηχανικές υπηρεσίες όπου η αντοχή στη διάβρωση και η συμβατότητα των υλικών είναι σημαντικά ζητήματα. Το πραγματικό υλικό θα πρέπει να ταιριάζει με το μέσο επεξεργασίας, τη θερμοκρασία, την πίεση και τις προδιαγραφές του έργου.

F304 / F316 Στέλεχος

Το στέλεχος προσδιορίζεται ως ASTM A182 F304 / F316. Το στέλεχος μεταφέρει τη δύναμη λειτουργίας από τον χειριστή ή τον χειριστή του γραναζιού στην πύλη. Η επιλογή υλικού στελέχους θα πρέπει να εξετάζεται μαζί με το σώμα της βαλβίδας, το δίσκο, την έδρα, τη συσκευασία και το μέσο επεξεργασίας.

Stellite 6 Seat Configuration

Η αναφερόμενη διαμόρφωση καθισμάτων περιλαμβάνει ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Το Stellite 6 σκληρής όψης χρησιμοποιείται σε επιφάνειες καθισμάτων όπου απαιτείται αντίσταση στη φθορά και επαναλαμβανόμενη επαφή καθίσματος. Η ακριβής διάταξη της έδρας θα πρέπει να επιβεβαιωθεί σύμφωνα με το μέγεθος της βαλβίδας και την παραγγελία.

Κλάση 150 Σύνδεση με πίεση και φλάντζα

Η ονομασία Κλάσης 150 προσδιορίζει την κατηγορία πίεσης βαλβίδας σύμφωνα με το ισχύον σύστημα αξιολόγησης πίεσης-θερμοκρασίας ASME. Δεν πρέπει να ερμηνεύεται ως σταθερή πίεση εργασίας 150 PSI. Η αναφερόμενη μέγιστη πίεση εργασίας είναι 285 PSI, ενώ η επιτρεπόμενη πίεση για μια συγκεκριμένη βαλβίδα εξαρτάται από το υλικό, το μέγεθος, τη θερμοκρασία και την ισχύουσα ονομαστική πίεση-θερμοκρασία.

Η βαλβίδα χρησιμοποιεί άκρα με φλάντζα συμβατά με RF. Για NPS 2" έως 24", το αναφερόμενο πρότυπο σύνδεσης είναι ASME B16.5, ενώ το NPS 26" και άνω καθορίζεται με το ASME B16.47 Series A. Οι διαστάσεις της φλάντζας αγωγού, η κατηγορία πίεσης, η επιλογή φλάντζας, η διάταξη των μπουλονιών και η κατάσταση της όψης θα πρέπει να ελεγχθούν πριν από την εγκατάσταση.

Λειτουργία βαλβίδας και επιλογή μεγέθους

Η μέθοδος λειτουργίας αλλάζει ανάλογα με το μέγεθος της βαλβίδας. Η παρατιθέμενη διαμόρφωση χρησιμοποιεί έναν χειροτροχό για βαλβίδες από 2" έως 16" και έναν χειριστή γραναζιών για 18" και μεγαλύτερα μεγέθη. Οι μεγαλύτερες βαλβίδες γενικά απαιτούν μεγαλύτερη ροπή λειτουργίας, καθιστώντας έναν μηχανισμό μετάδοσης κατάλληλο για χειροκίνητη λειτουργία βαλβίδων σωληνώσεων μεγαλύτερης διαμέτρου.

Λειτουργία χειροκίνητου τροχού

Η λειτουργία χειροκίνητου τροχού παρέχει άμεσο τοπικό έλεγχο για τα καθορισμένα μεγέθη βαλβίδων 2" έως 16". Ο χειριστής πρέπει να περιστρέφει τον χειροτροχό σύμφωνα με την κατεύθυνση ανοίγματος και κλεισίματος της βαλβίδας και δεν πρέπει να χρησιμοποιεί υπερβολική εξωτερική δύναμη για να ξεπεράσει την ανώμαλη αντίσταση.

Χειριστής ταχυτήτων

Οι βαλβίδες από 18" και άνω καθορίζονται με χειριστές γραναζιών. Το κιβώτιο ταχυτήτων παρέχει μηχανικό πλεονέκτημα για το άνοιγμα και το κλείσιμο μεγαλύτερων βαλβίδων και μπορεί να είναι χρήσιμο όπου η απευθείας λειτουργία με χειροκίνητο τροχό θα απαιτούσε υπερβολική δύναμη λειτουργίας.

Θέματα υπηρεσιών NACE

Η αναγραφόμενη διαμόρφωση παραπέμπει στο NACE MR0175 / ISO 15156. Αυτά τα πρότυπα σχετίζονται με απαιτήσεις υλικών για εξοπλισμό που εκτίθεται σε συγκεκριμένα περιβάλλοντα που περιέχουν υδρόθειο στην παραγωγή πετρελαίου και αερίου. Η δυνατότητα εφαρμογής NACE θα πρέπει να επιβεβαιώνεται σε σχέση με το πραγματικό περιβάλλον σέρβις, τις απαιτήσεις υλικών, την πίεση, τη θερμοκρασία και τις προδιαγραφές του έργου αντί να υποτίθεται αποκλειστικά από το μοντέλο βαλβίδας.

Για εφαρμογές ξινής σέρβις, η επιλογή υλικού και οι απαιτήσεις σκληρότητας μπορεί να είναι σημαντικές. Η πλήρης διαμόρφωση της βαλβίδας, συμπεριλαμβανομένων των υλικών που περιέχουν πίεση, της επένδυσης, των εδρών, του στελέχους και άλλων διαβρεγμένων εξαρτημάτων, θα πρέπει επομένως να επανεξεταστεί σύμφωνα με τις ισχύουσες απαιτήσεις του έργου πριν από την παραγγελία.

Εφαρμοστέες Βιομηχανίες

Συστήματα Πετρελαίου και Αερίου

Χρησιμοποιείται για μόνωση αγωγών σε εφαρμογές ανάντη, μεσαίου ρεύματος, διύλισης και πετροχημικών όπου τα επιλεγμένα υλικά από ανοξείδωτο χάλυβα και η κατηγορία πίεσης είναι συμβατά με τις συνθήκες λειτουργίας.

Χημική Επεξεργασία

Κατάλληλο για απομόνωση συμβατών χημικών και υγρών διεργασιών. Οι επιλογές σώματος, δίσκου, στελέχους, έδρας και άλλων υλικών θα πρέπει να ελέγχονται με βάση τη χημική σύνθεση, τη συγκέντρωση, τη θερμοκρασία λειτουργίας και την πίεση.

Νερό και Λύματα

Ισχύει για επιλεγμένους αγωγούς διανομής, επεξεργασίας, κοινής ωφελείας και νερού επεξεργασίας όπου απαιτείται βαλβίδα απομόνωσης με φλάντζα.

Συστήματα Ηλεκτρισμού και Κοινής Ωφέλειας

Μπορεί να χρησιμοποιηθεί για απομόνωση σε βιομηχανικούς αγωγούς κοινής ωφέλειας, συστήματα που σχετίζονται με την ισχύ, υπηρεσίες HVAC και άλλες συμβατές εφαρμογές υγρών εντός των καθορισμένων ορίων πίεσης και θερμοκρασίας.

Θέματα Επιλογής

Μέγεθος αγωγού:Επιβεβαιώστε το ονομαστικό μέγεθος σωλήνα και το απαιτούμενο μέγεθος βαλβίδας πριν την παραγγελία. Οι βαλβίδες μεγάλης διαμέτρου θα πρέπει επίσης να ελέγχονται για διαθέσιμο χώρο εγκατάστασης και λειτουργίας.

Κατηγορία πίεσης:Επιβεβαιώστε ότι η Κλάση 150 και η αναφερόμενη μέγιστη πίεση εργασίας είναι κατάλληλες για την πραγματική πίεση του αγωγού στη θερμοκρασία λειτουργίας.

Συμβατότητα μέσου:Ελέγξτε τη συμβατότητα του σώματος, του δίσκου, του στελέχους, του καθίσματος, της συσκευασίας και άλλων βρεγμένων υλικών από ανοξείδωτο χάλυβα με το μέσο επεξεργασίας.

Πρότυπο σύνδεσης:Επαληθεύστε τις απαιτήσεις του προτύπου φλάντζας, της όψης ραδιοσυχνοτήτων, της διάταξης οπών του μπουλονιού, του τύπου φλάντζας και των απαιτήσεων πρόσωπο με πρόσωπο σε σχέση με τα σχέδια του αγωγού.

Μέθοδος Λειτουργίας:Επιβεβαιώστε εάν απαιτείται λειτουργία χειροκίνητου τροχού ή γραναζιού ανάλογα με το μέγεθος της βαλβίδας, τη θέση εγκατάστασης, τον διαθέσιμο χώρο λειτουργίας και την απαιτούμενη ροπή λειτουργίας.

Απαιτήσεις Sour-Service:Εάν η βαλβίδα προορίζεται για ξινό αέριο ή άλλο H₂Υπηρεσία που περιέχει S, παρέχετε την ισχύουσα προδιαγραφή NACE ή έργου για επιβεβαίωση υλικού και κατασκευής.

Εγκατάσταση και Συντήρηση

Πριν από την εγκατάσταση, επιθεωρήστε τη βαλβίδα, τις επιφάνειες φλάντζας, τις επιφάνειες στεγανοποίησης και τα προστατευτικά καλύμματα για ζημιές κατά τη μεταφορά. Ο αγωγός πρέπει να είναι σωστά ευθυγραμμισμένος έτσι ώστε τα εξωτερικά φορτία του σωλήνα να μην μεταφέρονται άσκοπα

FAQ

Ε1: Πώς διαφέρει μια βαλβίδα πύλης από μια σφαιρική βαλβίδα στην απομόνωση του αγωγού;

Μια βαλβίδα πύλης χρησιμοποιεί μια πύλη γραμμικής κίνησης για να ανοίξει ή να κλείσει τον αγωγό, ενώ μια σφαιρική βαλβίδα χρησιμοποιεί μια περιστρεφόμενη μπάλα. Οι βαλβίδες πύλης επιλέγονται συνήθως για μεγαλύτερη απομόνωση σωληνώσεων όπου απαιτείται μια ευθεία διαδρομή ροής και σχετικά χαμηλή αντίσταση ροής στην πλήρως ανοιχτή θέση.

Ε2: Τι πρέπει να ελεγχθεί εάν η βαλβίδα πύλης είναι δύσκολο να λειτουργήσει;

Ελέγξτε εάν ο αγωγός είναι σωστά ευθυγραμμισμένος, εάν το στέλεχος και ο μηχανισμός λειτουργίας είναι καθαροί και λιπασμένοι όπως καθορίζεται και εάν η υπερβολική πίεση ή οι εναποθέσεις επηρεάζουν την κίνηση της πύλης. Εάν παραμένει μη φυσιολογική αντίσταση, η βαλβίδα θα πρέπει να απομονωθεί και να επιθεωρηθεί αντί να εξαναγκαστεί με πρόσθετο εξωτερικό μοχλό.

Ε3: Πώς πρέπει να αποθηκεύεται μια βαλβίδα πύλης από ανοξείδωτο χάλυβα πριν από την εγκατάσταση;

Η βαλβίδα πρέπει να αποθηκεύεται σε καθαρό και στεγνό μέρος με τα προστατευτικά της φλάντζας να διατηρούνται στη θέση τους. Αποφύγετε την έκθεση σε διαβρωτικές ουσίες, υπερβολική υγρασία, κρούση και μόλυνση των εσωτερικών επιφανειών στεγανοποίησης. Οι μεγάλες βαλβίδες θα πρέπει επίσης να υποστηρίζονται κατάλληλα κατά την αποθήκευση και το χειρισμό.

Ε4: Τι μπορεί να προκαλέσει διαρροή μετά την εγκατάσταση μιας βαλβίδας πύλης;

Οι πιθανές αιτίες περιλαμβάνουν κατεστραμμένες επιφάνειες στεγανοποίησης, ακατάλληλη εγκατάσταση φλάντζας, ξένο υλικό μέσα στη βαλβίδα, εσφαλμένη λειτουργία κλεισίματος ή προβλήματα ευθυγράμμισης του αγωγού. Η πραγματική αιτία θα πρέπει να προσδιοριστεί μέσω επιθεώρησης και δοκιμής πίεσης αφού το σύστημα έχει απομονωθεί με ασφάλεια.

Ε5: Μπορεί να παραδοθεί μια βαλβίδα πύλης από ανοξείδωτο χάλυβα ANSI 150LB σύμφωνα με ένα σχέδιο αγωγού;

Ναί. Το μέγεθος της βαλβίδας, οι διαστάσεις πρόσωπο με πρόσωπο, η διάταξη της φλάντζας, η θέση λειτουργίας, η διαμόρφωση υλικού και άλλες απαιτήσεις σύνδεσης μπορούν να αναθεωρηθούν σε σχέση με ένα σχέδιο αγωγού πριν από την παραγωγή. Αυτό είναι ιδιαίτερα χρήσιμο για ανταλλακτικές βαλβίδες και έργα με σταθερές διαστάσεις εγκατάστασης.

Ε6: Μπορεί η βαλβίδα να χρησιμοποιηθεί ως αντικατάσταση μιας υπάρχουσας βαλβίδας πύλης;

Ναι, υπό τον όρο ότι η βαλβίδα αντικατάστασης αντιστοιχεί στο απαιτούμενο μέγεθος, κατηγορία πίεσης, διάσταση πρόσωπο με πρόσωπο, σύνδεση φλάντζας, προδιαγραφές υλικού, μέθοδο λειτουργίας και χώρο εγκατάστασης. Τα υπάρχοντα σχέδια βαλβίδων, πληροφορίες πινακίδας τύπου ή δεδομένα διαστάσεων μπορούν να χρησιμοποιηθούν για επιβεβαίωση διαμόρφωσης.

Ε7: Πώς μπορεί να διατηρηθεί η διάρκεια ζωής της βαλβίδας;

Λειτουργήστε τη βαλβίδα εντός των καθορισμένων ορίων πίεσης και θερμοκρασίας, αποφύγετε την περιττή επαναλαμβανόμενη κυκλοποίηση, διατηρήστε το στέλεχος και τον μηχανισμό λειτουργίας σε κατάλληλη κατάσταση και επιθεωρήστε τη βαλβίδα περιοδικά σύμφωνα με το πρόγραμμα συντήρησης του αγωγού. Οποιαδήποτε μη φυσιολογική διαρροή ή αντίσταση λειτουργίας θα πρέπει να διερευνηθεί αμέσως.

Ε8: Ποιες τεχνικές πληροφορίες πρέπει να επιβεβαιωθούν πριν από την παραγγελία;

Οι βασικές πληροφορίες περιλαμβάνουν ονομαστικό μέγεθος, κατηγορία πίεσης, τελική σύνδεση, διάσταση πρόσωπο με πρόσωπο, σώμα και υλικά επένδυσης, διαμόρφωση καθίσματος, μέθοδος λειτουργίας, μέσο συντήρησης, πίεση, θερμοκρασία, ισχύοντα πρότυπα και τυχόν ειδικές απαιτήσεις επιθεώρησης ή τεκμηρίωσης.
