Βαλβίδα ελέγχου ταλάντευσης ANSI Class 150

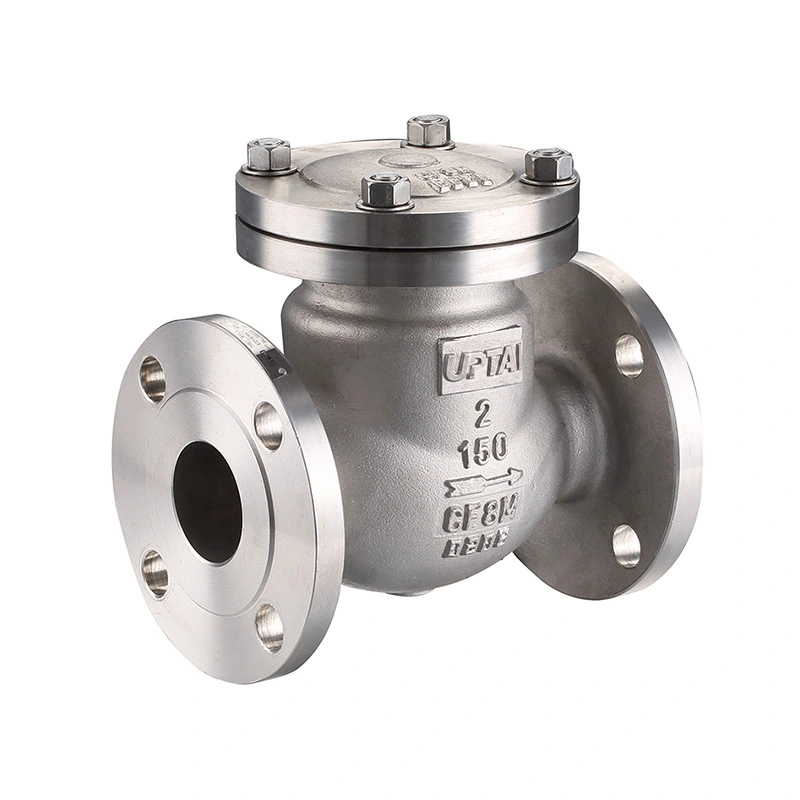

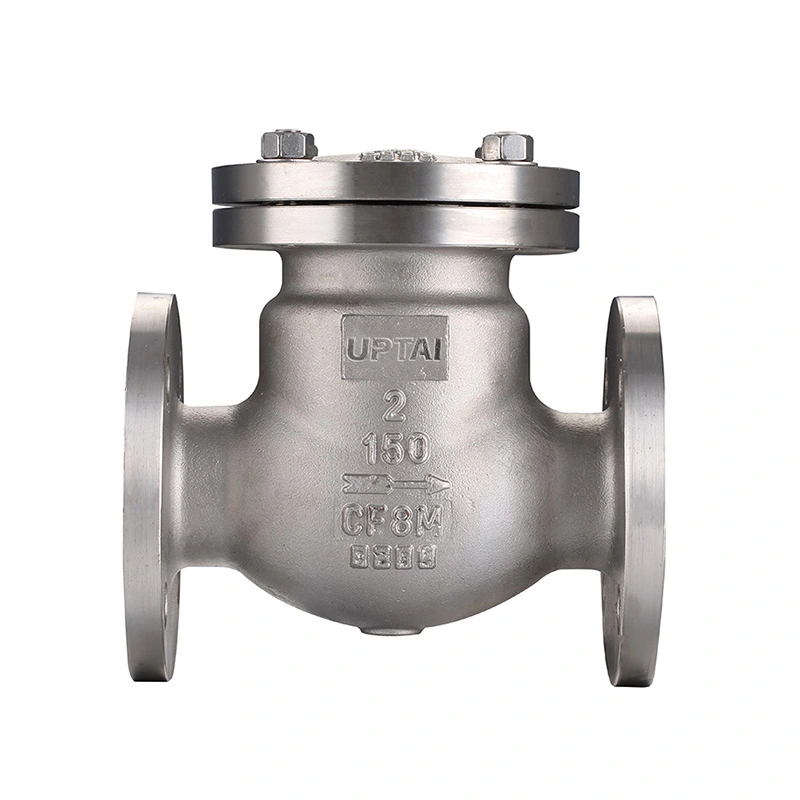

Η Swing Check Valve ANSI Class 150 είναι μια βαλβίδα αντεπιστροφής με αρθρωτό δίσκο για τον έλεγχο της κατεύθυνσης ροής σε βιομηχανικές σωληνώσεις. Ο δίσκος κινείται με τη ροή διεργασίας και κλείνει όταν η ροή πέφτει ή αντιστρέφεται. Δεν απαιτείται εξωτερικός ενεργοποιητής για κανονική λειτουργία.

Αυτή η βαλβίδα είναι διαθέσιμη για συμβατό νερό, ατμό, λάδι, αέριο, θαλασσινό νερό και βιομηχανικά υγρά. Η καθορισμένη διαμόρφωση χρησιμοποιεί ανοξείδωτο χάλυβα CF8M για το σώμα και τον δίσκο και F316 για το κάθισμα. Η επιλογή της βαλβίδας θα πρέπει να βασίζεται στο πραγματικό μέσο, ​​την πίεση, τη θερμοκρασία, το μέγεθος του σωλήνα και τη διάταξη εγκατάστασης.

Κύριες Διαστάσεις

Κατασκευή Βαλβίδων

Η βαλβίδα αποτελείται κυρίως από σώμα, αρθρωτό δίσκο, έδρα, μηχανισμό μεντεσέδων και εξαρτήματα στεγανοποίησης. Ο δίσκος είναι τοποθετημένος μέσα στο σώμα και περιστρέφεται γύρω από τον μεντεσέ του κατά τη λειτουργία. Αυτή η διάταξη επιτρέπει στη βαλβίδα να ανοίγει με μπροστινή ροή και να επιστρέφει προς την έδρα όταν αλλάξει η κατάσταση ροής.

Αρθρωτός δίσκος

Ο δίσκος απομακρύνεται από το κάθισμα καθώς το μέσο ρέει μέσα από τη βαλβίδα. Όταν η ροή προς τα εμπρός μειώνεται, ο δίσκος επιστρέφει προς την κλειστή θέση. Η κίνηση του δίσκου επηρεάζεται από την ταχύτητα ροής, τη θέση εγκατάστασης και την εσωτερική γεωμετρία της βαλβίδας.

Κάθισμα και επιφάνεια σφράγισης

Το αναγραφόμενο υλικό καθίσματος είναι ASTM A182 F316. Οι επιφάνειες στεγανοποίησης της έδρας και του δίσκου σχηματίζουν τη διεπαφή διακοπής όταν κλείνει η βαλβίδα. Η κατάστασή τους θα πρέπει να ελέγχεται κατά τη συντήρηση εάν παρατηρηθεί διαρροή ή μη φυσιολογικό κλείσιμο.

Κατεύθυνση ροής και εγκατάσταση

Η βαλβίδα πρέπει να εγκατασταθεί σύμφωνα με την κατεύθυνση ροής που σημειώνεται στο σώμα. Πριν την εγκατάσταση, ελέγξτε το βέλος, τις διαστάσεις σύνδεσης και το διαθέσιμο διάκενο γύρω από τη βαλβίδα. Ο δίσκος πρέπει να έχει αρκετό χώρο για να κινείται στην περιοχή λειτουργίας του χωρίς να έρχεται σε επαφή με τις γύρω σωληνώσεις ή τον εξοπλισμό.

Οριζόντια Εγκατάσταση

Η οριζόντια εγκατάσταση χρησιμοποιείται συνήθως για τις ταλαντευόμενες βαλβίδες αντεπιστροφής. Η βαλβίδα πρέπει να τοποθετηθεί έτσι ώστε ο δίσκος να μπορεί να κινείται ελεύθερα και να επιστρέφει στην έδρα όταν μειώνεται η ροή προς τα εμπρός.

Κάθετη Εγκατάσταση

Η κάθετη εγκατάσταση εξαρτάται από το σχεδιασμό της βαλβίδας και την κατεύθυνση ροής. Η εγκατάσταση θα πρέπει να επιτρέπει στο δίσκο να κλείνει σωστά υπό τις πραγματικές συνθήκες ροής. Το συγκεκριμένο μοντέλο και η διάταξη του αγωγού θα πρέπει να επιβεβαιωθούν πριν από την εγκατάσταση.

Σύνδεση αγωγού

Οι αναφερόμενες προδιαγραφές σύνδεσης περιλαμβάνουν νήματα NPT και BSP. Ο ταιριαστός σωλήνας ή εξάρτημα πρέπει να χρησιμοποιεί την αντίστοιχη προδιαγραφή σπειρώματος. Κατά την εγκατάσταση, αποφύγετε την υπερβολική δύναμη σύσφιξης που θα μπορούσε να καταστρέψει το σώμα της βαλβίδας ή τη σύνδεση με σπείρωμα.

Χαρακτηριστικά ροής και πίεσης

Όταν η βαλβίδα είναι ανοιχτή, ο δίσκος απομακρύνεται από τη δίοδο ροής. Η πτώση πίεσης μέσω της βαλβίδας εξαρτάται από το μέγεθός της, την εσωτερική διέλευση, τον ρυθμό ροής και τις ιδιότητες του μέσου. Για συστήματα υψηλής ροής, το μέγεθος της βαλβίδας πρέπει να επιλέγεται σύμφωνα με τον απαιτούμενο ρυθμό ροής και όχι μόνο με το μέγεθος του σωλήνα.

Η αναγραφόμενη κατηγορία πίεσης είναι CL150, με μέγιστη πίεση 285 PSI. Η επιτρεπόμενη πίεση εργασίας μπορεί να ποικίλλει ανάλογα με τη θερμοκρασία και το υλικό, επομένως η πίεση και η θερμοκρασία λειτουργίας θα πρέπει να ελέγχονται μαζί με την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας.

Για γραμμές εκκένωσης αντλίας και άλλα συστήματα με μεταβαλλόμενες συνθήκες ροής, η απόκριση της βαλβίδας θα πρέπει να θεωρείται ως μέρος του συνολικού σχεδιασμού του αγωγού. Οι γρήγορες αλλαγές στη ροή μπορεί να επηρεάσουν την κίνηση του δίσκου και την πίεση του συστήματος.

Θεωρήσεις για το Water Hammer

Ενδέχεται να προκύψει σφυρί νερού όταν το υγρό που ρέει σταματά ή αλλάζει κατεύθυνση γρήγορα. Μια βαλβίδα αντεπιστροφής μπορεί να συμβάλει στην αύξηση της πίεσης εάν ο δίσκος κλείνει ενώ η σημαντική ροή εξακολουθεί να κινείται μέσω του αγωγού.

Η σοβαρότητα του κύματος πίεσης εξαρτάται από παράγοντες όπως η ταχύτητα ροής, το μήκος του σωλήνα, οι ιδιότητες του υγρού, τα χαρακτηριστικά κλεισίματος της βαλβίδας και η λειτουργία της αντλίας. Όπου υπάρχει πρόβλημα με το σφυρί νερού, η βαλβίδα αντεπιστροφής και το πλήρες σύστημα σωληνώσεων θα πρέπει να αξιολογούνται μαζί.

Για συστήματα που απαιτούν πιο ελεγχόμενη κίνηση του δίσκου μπορούν να ληφθούν υπόψη διαμορφώσεις αργού κλεισίματος, απόσβεσης ή αντίβαρου. Η κατάλληλη δομή εξαρτάται από τις πραγματικές συνθήκες του αγωγού και τις απαιτήσεις του έργου.

Υλικά και Συνθήκες Εξυπηρέτησης

Τα καθορισμένα υλικά αμαξώματος και δίσκου είναι ASTM A351 CF8M (316), ενώ το κάθισμα είναι ASTM A182 F316. Αυτά τα υλικά είναι κατάλληλα για πολλές βιομηχανικές εφαρμογές όπου ο ανοξείδωτος χάλυβας είναι συμβατός με το μέσο επεξεργασίας.

Η συμβατότητα του υλικού θα πρέπει να ελέγχεται σε σχέση με την πραγματική σύνθεση του υγρού, τη συγκέντρωση, τη θερμοκρασία και την πίεση. Το θαλασσινό νερό και οι χημικές υπηρεσίες ενδέχεται να απαιτούν πρόσθετη εξέταση των συνθηκών έκθεσης σε χλώριο και διάβρωσης.

Άλλες επιλογές υλικού είναι διαθέσιμες κατόπιν αιτήματος. Για ειδικές εφαρμογές, τα απαιτούμενα υλικά σώματος, δίσκου και καθίσματος θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

Τυπικές Εφαρμογές

Σωληνώσεις εκκένωσης αντλίας:Χρησιμοποιείται κατάντη των αντλιών για περιορισμό της αντίστροφης ροής όταν η αντλία σταματά ή αλλάζουν οι συνθήκες λειτουργίας.

Επεξεργασία νερού:Εφαρμόζεται σε συμβατές γραμμές νερού και διεργασιών όπου απαιτείται αυτόματος μονόδρομος έλεγχος ροής.

Σωληνώσεις πετροχημικών:Χρησιμοποιείται με συμβατά λάδια, αέρια και ρευστά διεργασίας εντός των καθορισμένων ορίων πίεσης, θερμοκρασίας και υλικού.

Συστήματα τροφοδοσίας και κοινής ωφέλειας:Κατάλληλο για επιλεγμένες γραμμές ύδρευσης, κοινής ωφέλειας και διεργασιών όπου πρέπει να ελέγχεται η αντίστροφη ροή.

Συστήματα θαλασσινού νερού:Οι διαμορφώσεις από ανοξείδωτο χάλυβα μπορούν να ληφθούν υπόψη όπου το υλικό είναι κατάλληλο για τις πραγματικές συνθήκες θαλασσινού νερού.

Γενικές Βιομηχανικές Σωληνώσεις:Χρησιμοποιείται σε εξοπλισμό και γραμμές επεξεργασίας όπου απαιτείται αυτοχειριζόμενη λειτουργία αντεπιστροφής.

Οδηγός επιλογής

Για προσφορά και τεχνική επισκόπηση, δώστε το ονομαστικό μέγεθος, την ονομαστική πίεση, τον τύπο σύνδεσης, τον προσανατολισμό εγκατάστασης, τη μέση, την πίεση λειτουργίας, τη θερμοκρασία και τις απαιτήσεις υλικού. Θα πρέπει επίσης να προσδιορίζονται ειδικές συνθήκες συντήρησης, όπως θαλασσινό νερό, διαβρωτικά μέσα ή σφυρί νερού.

Δοκιμές και Επιθεώρηση

Το καθορισμένο πρότυπο σχεδίασης και κατασκευής είναι το ASME B16.34 και το API 598 παρατίθεται για δοκιμή και επιθεώρηση. Η ισχύουσα διαδικασία επιθεώρησης μπορεί να καλύψει το σώμα της βαλβίδας, τις περιοχές στεγανοποίησης, τις διαστάσεις και την απόδοση πίεσης.

Δοκιμή κελύφους

Η δοκιμή κελύφους ελέγχει το όριο πίεσης της συναρμολογημένης βαλβίδας υπό τις καθορισμένες συνθήκες δοκιμής. Η πίεση δοκιμής και ο χρόνος διατήρησης πρέπει να ακολουθούν τις ισχύουσες απαιτήσεις επιθεώρησης.

Δοκιμή διαρροής καθίσματος

Η δοκιμή έδρας ελέγχει εάν η κλειστή βαλβίδα πληροί τα καθορισμένα κριτήρια αποδοχής διαρροών. Οι συνθήκες δοκιμής εξαρτώνται από το ισχύον πρότυπο και τις προδιαγραφές της βαλβίδας.

Τελική Επιθεώρηση

Η τελική επιθεώρηση μπορεί να περιλαμβάνει ελέγχους διαστάσεων, επιθεώρηση σύνδεσης, κατάσταση επιφάνειας, σημάνσεις αναγνώρισης και κίνηση λειτουργίας. Τα απαιτούμενα αρχεία επιθεώρησης ή η τεκμηρίωση υλικού μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις της παραγγελίας.

Λειτουργία και Συντήρηση

Πριν θέσετε σε λειτουργία, ελέγξτε τον προσανατολισμό της βαλβίδας, την κατεύθυνση ροής και την καθαρότητα του αγωγού. Τα ξένα σωματίδια που παραμένουν στον αγωγό μπορεί να επηρεάσουν τον δίσκο ή την επιφάνεια στεγανοποίησης κατά τη λειτουργία.

Κατά τη διάρκεια του σέρβις, θα πρέπει να διερευνηθεί ο ασυνήθιστος θόρυβος, οι κραδασμοί, η επαναλαμβανόμενη κίνηση του δίσκου ή η αντίστροφη ροή. Αυτές οι συνθήκες μπορεί να σχετίζονται με την ταχύτητα ροής, την εγκατάσταση, το μέγεθος της βαλβίδας ή αλλαγές στο λειτουργικό σύστημα.

Πριν από την επιθεώρηση ή τη συντήρηση, απομονώστε και αποσυμπιέστε τον αγωγό. Ελέγξτε τον δίσκο, τον μηχανισμό μεντεσέδων, την επιφάνεια του καθίσματος και τη σύνδεση του σώματος για φθορά, εναποθέσεις ή ζημιές. Αντικαταστήστε τα εξαρτήματα όταν η κατάστασή τους δεν πληροί πλέον τις ισχύουσες απαιτήσεις συντήρησης.

FAQ

Ε1: Τι είναι η βαλβίδα αντεπιστροφής ANSI Class 150;

Μια βαλβίδα ελέγχου ταλάντωσης ANSI Class 150 είναι μια βαλβίδα αντεπιστροφής με αρθρωτό δίσκο με ονομαστική πίεση κλάσης 150. Χρησιμοποιεί τη ροή διεργασίας για να ανοίξει το δίσκο και κλείνει όταν η ροή μειώνεται ή αντιστρέφεται, καθιστώντας τον κατάλληλο για αυτόματη αποτροπή αντίστροφης ροής σε συμβατές βιομηχανικές σωληνώσεις.

Ε2: Η ταλαντευόμενη βαλβίδα αντεπιστροφής απαιτεί ενεργοποιητή;

Όχι. Ο δίσκος λειτουργεί αυτόματα σύμφωνα με τις συνθήκες ροής και πίεσης στον αγωγό. Δεν απαιτείται πνευματικός, ηλεκτρικός ή υδραυλικός ενεργοποιητής για την κανονική λειτουργία της βαλβίδας ελέγχου.

Ε3: Ποιες πληροφορίες χρειάζονται κατά την επιλογή μιας ταλαντευόμενης βαλβίδας αντεπιστροφής;

Οι βασικές πληροφορίες περιλαμβάνουν το μέγεθος του σωλήνα, την κατηγορία πίεσης, τον τύπο σύνδεσης, την κατεύθυνση εγκατάστασης, το μέσο, ​​την πίεση λειτουργίας, τη θερμοκρασία, τις απαιτήσεις υλικού και τυχόν ειδικές απαιτήσεις που σχετίζονται με τη διάβρωση, τη σφύρα νερού ή την επιθεώρηση.

Ε4: Μπορεί η κατασκευή από ανοξείδωτο χάλυβα να χρησιμοποιηθεί για θαλασσινό νερό;

Μπορεί να θεωρηθεί για κατάλληλες εφαρμογές θαλασσινού νερού, αλλά η συμβατότητα του υλικού θα πρέπει να αξιολογηθεί με βάση τη συγκέντρωση χλωρίου, τη θερμοκρασία, τις συνθήκες ροής και άλλους παράγοντες διάβρωσης. Η ποιότητα του ανοξείδωτου χάλυβα θα πρέπει να επιβεβαιωθεί πριν από την επιλογή.

Ε5: Τι μπορεί να προκαλέσει αντίστροφη ροή μετά την εγκατάσταση της βαλβίδας;

Πιθανές αιτίες περιλαμβάνουν λανθασμένη κατεύθυνση εγκατάστασης, δίσκο που δεν μπορεί να κινηθεί ελεύθερα, κατεστραμμένες επιφάνειες στεγανοποίησης, ξένο υλικό μέσα στη βαλβίδα, ακατάλληλο μέγεθος ή συνθήκες λειτουργίας εκτός του προβλεπόμενου εύρους. Η βαλβίδα και οι γύρω σωληνώσεις θα πρέπει να επιθεωρούνται αφού το σύστημα έχει απομονωθεί με ασφάλεια.

Ε6: Μπορεί η βαλβίδα να χρησιμοποιηθεί για μέσα υψηλής θερμοκρασίας;

Το αναφερόμενο εύρος θερμοκρασίας είναι -25℃ έως 150℃. Η πραγματική χρήση σε υψηλή θερμοκρασία θα πρέπει να ελέγχεται σε σχέση με την ονομαστική πίεση-θερμοκρασία και τη συμβατότητα του αμαξώματος, του δίσκου και των υλικών του καθίσματος με το μέσο.

Ε7: Υπάρχουν άλλα υλικά διαθέσιμα;

Ναί. Άλλες διαμορφώσεις υλικού είναι διαθέσιμες κατόπιν αιτήματος. Το απαιτούμενο υλικό θα πρέπει να προσδιορίζεται σύμφωνα με το μέσο, ​​την πίεση, τη θερμοκρασία, τις συνθήκες διάβρωσης και τις ισχύουσες απαιτήσεις του έργου.
