3PC Ball Valve 2000WOG με βάση ISO 5211 για ενεργοποιητή

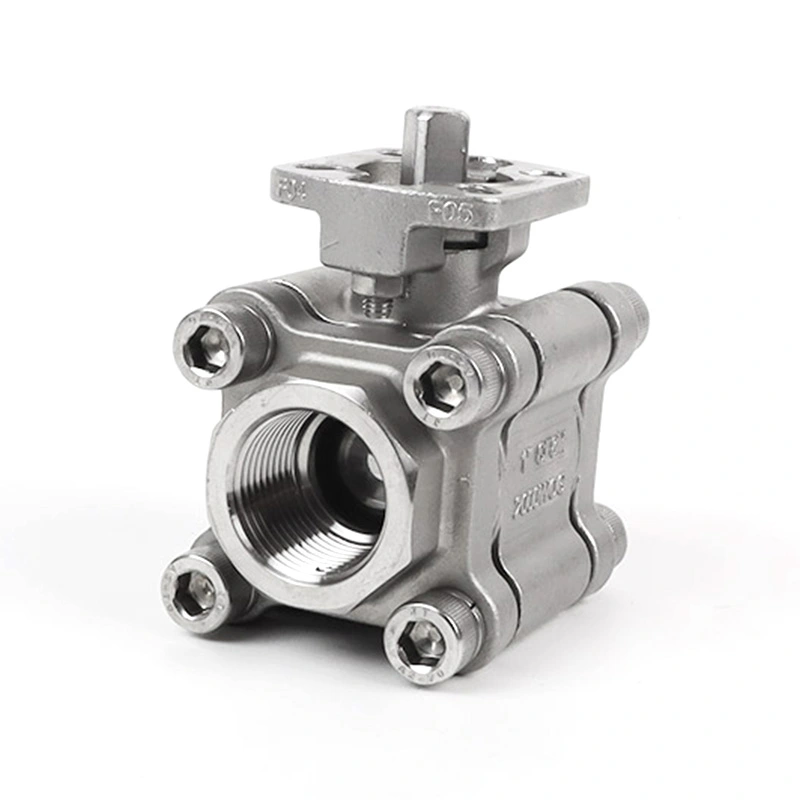

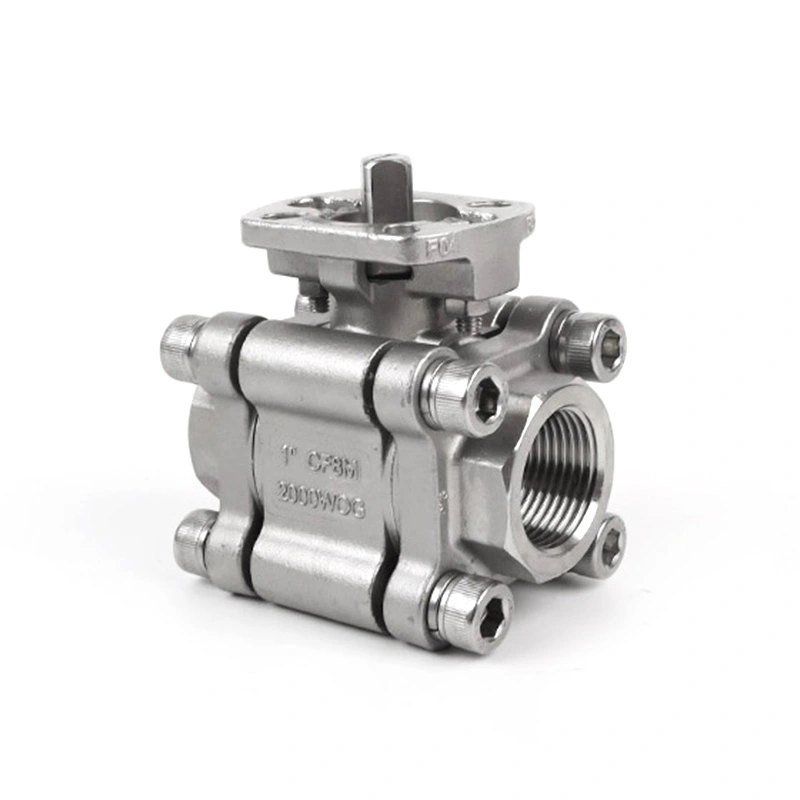

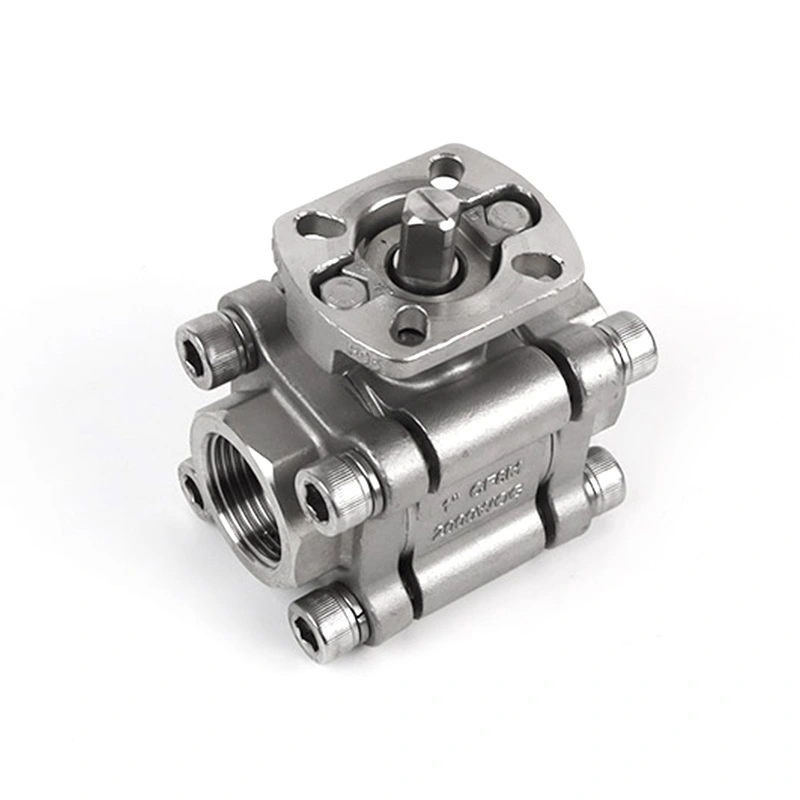

Το Shangtai 3PC Ball Valve 2000WOG with ISO 5211 Base for Actuator είναι μια σφαιρική βαλβίδα από ανοξείδωτο χάλυβα τριών τεμαχίων σχεδιασμένη για χειροκίνητη ή αυτοματοποιημένη ενεργοποίηση-απενεργοποίηση. Η βαλβίδα χρησιμοποιεί σώμα, σφαίρα και στέλεχος από ανοξείδωτο χάλυβα 316, με βάση στήριξης ISO 5211 για εγκατάσταση ενεργοποιητή. Είναι διαθέσιμο σε συνδέσεις με σπείρωμα NPT και BSP και μπορεί να διαμορφωθεί για διαφορετικά βιομηχανικά μέσα και συνθήκες λειτουργίας.

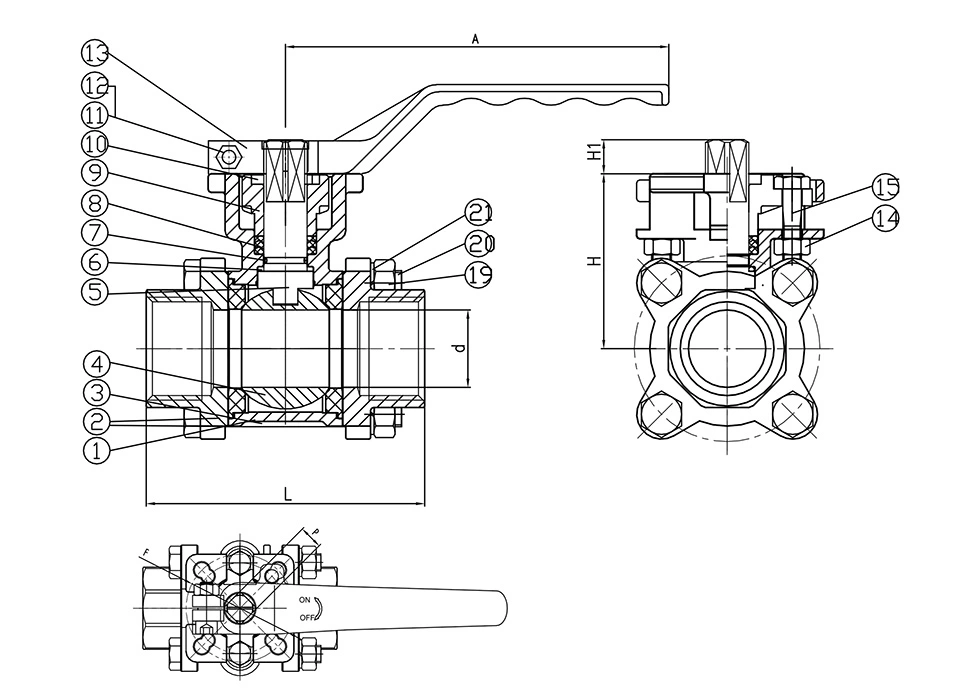

Κύριες Διαστάσεις

Γενικές Διαστάσεις:

Τοποθέτηση ενεργοποιητή

Το 3PC Ball Valve 2000WOG με βάση ISO 5211 για Actuator έχει διαμορφωθεί με βάση στήριξης ISO 5211 για εγκατάσταση ενεργοποιητή. Οι διαστάσεις τοποθέτησης που εμφανίζονται στον πίνακα γενικών διαστάσεων, συμπεριλαμβανομένων των F και P, μπορούν να χρησιμοποιηθούν κατά τον έλεγχο της συμβατότητας του ενεργοποιητή. Ο απαιτούμενος ενεργοποιητής πρέπει να επιλέγεται σύμφωνα με το μέγεθος της βαλβίδας, τη ροπή λειτουργίας και τις απαιτήσεις συστήματος.

Το σώμα τριών τεμαχίων παρέχει πρόσβαση στα εσωτερικά εξαρτήματα της βαλβίδας όταν απαιτείται επιθεώρηση ή αντικατάσταση. Η κατασκευή από ανοξείδωτο χάλυβα και η διαμόρφωση καθίσματος RPTFE μπορούν να επιλεγούν για συμβατά βιομηχανικά μέσα και συνθήκες λειτουργίας.

Εφαρμογές

Αυτή η βαλβίδα μπορεί να χρησιμοποιηθεί για έλεγχο υγρού on-off σε βιομηχανικά συστήματα σωληνώσεων, συμπεριλαμβανομένης της επεξεργασίας νερού, της συντήρησης λαδιού και αερίου, της χημικής επεξεργασίας, του πεπιεσμένου αέρα, των ολισθήσεων εξοπλισμού και των γενικών σωληνώσεων διεργασιών. Η συμβατότητα των μέσων πρέπει να επιβεβαιώνεται από το σώμα, το κάθισμα και τα υλικά στεγανοποίησης πριν από την επιλογή.

Για αυτοματοποιημένα συστήματα, το 3PC Ball Valve 2000WOG με ISO 5211 Base for Actuator μπορεί να συνδυαστεί με κατάλληλο πνευματικό ή ηλεκτρικό ενεργοποιητή σύμφωνα με την απαιτούμενη μέθοδο ελέγχου και τη ροπή λειτουργίας.

Προφυλάξεις κατά τη χρήση

1. Επιβεβαιώστε ότι οι τιμές πίεσης και θερμοκρασίας της βαλβίδας είναι κατάλληλες για τις πραγματικές συνθήκες λειτουργίας πριν από την εγκατάσταση.

2. Ελέγξτε τις διαστάσεις και τη διεπαφή στερέωσης ενεργοποιητή πριν επιλέξετε έναν ενεργοποιητή.

3. Επιλέξτε την έδρα βαλβίδας, τις τσιμούχες και άλλα βρεγμένα εξαρτήματα ανάλογα με το μέσο εργασίας και τη θερμοκρασία.

4. Αποφύγετε την κρούση ή την υπερβολική εξωτερική δύναμη στο σώμα της βαλβίδας, τη λαβή και τις συνδέσεις με σπείρωμα.

5. Η εγκατάσταση, η τοποθέτηση ενεργοποιητή και η συντήρηση θα πρέπει να εκτελούνται σύμφωνα με τις ισχύουσες διαδικασίες βαλβίδας και σωληνώσεων.

Αποστολή & Συσκευασία

Οι βαλβίδες συσκευάζονται σε κυματοειδές χαρτοκιβώτια και θήκες από κόντρα πλακέ για αποστολή εξαγωγής. Οι προδιαγραφές συσκευασίας μπορούν να προσαρμοστούν ανάλογα με το μέγεθος της βαλβίδας, την ποσότητα παραγγελίας και τις απαιτήσεις μεταφοράς.

FAQ

1. Ποια είναι η μέγιστη πίεση λειτουργίας του 3PC Ball Valve 2000WOG με ISO 5211 Base for Actuator;

Η αναφερόμενη μέγιστη πίεση είναι 1975 PSI. Η επιτρεπόμενη πίεση λειτουργίας πρέπει να επιβεβαιώνεται σύμφωνα με το μέγεθος της βαλβίδας, τη θερμοκρασία, το μέσο και την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας.

2. Ποιος είναι ο σκοπός της βάσης ISO 5211;

Η βάση ISO 5211 παρέχει μια τυποποιημένη διεπαφή τοποθέτησης ενεργοποιητή. Το μέγεθος του ενεργοποιητή και οι διαστάσεις στερέωσης πρέπει να ελέγχονται με τις διαστάσεις F και P της βαλβίδας πριν από την εγκατάσταση.

3. Ποια υλικά χρησιμοποιούνται για τη βαλβίδα;

Η κύρια διαμόρφωση χρησιμοποιεί CF8M για το σώμα και το καπάκι, 316 για τη σφαίρα και το στέλεχος, RPTFE για το κάθισμα και PTFE, Viton και ανοξείδωτο ατσάλι 304 για άλλα αναφερόμενα εξαρτήματα.

4. Μπορεί η βαλβίδα να χρησιμοποιηθεί με πνευματικούς ή ηλεκτρικούς ενεργοποιητές;

Ναί. Η βαλβίδα μπορεί να διαμορφωθεί για λειτουργία ενεργοποιητή. Ο ενεργοποιητής πρέπει να επιλέγεται σύμφωνα με το μέγεθος της βαλβίδας, τη ροπή λειτουργίας, τη διεπαφή τοποθέτησης και τις απαιτήσεις ελέγχου.

5. Ποια πρότυπα σύνδεσης είναι διαθέσιμα;

Οι επιλογές σύνδεσης που αναφέρονται είναι τα άκρα με σπείρωμα NPT και BSP. Η ισχύουσα σύνδεση θα πρέπει να επιβεβαιωθεί κατά την υποβολή μιας παραγγελίας.

6. Μπορούν να παρασχεθούν άλλα υλικά;

Ναί. Άλλα υλικά είναι διαθέσιμα κατόπιν αιτήματος, με την επιφύλαξη της απαιτούμενης πίεσης, θερμοκρασίας, μέσου και διαμόρφωσης εξαρτημάτων.
