Σφαίρα 3PC Carbon Steel 2000WOG

Το 3PC Carbon Steel Ball Valve 2000WOG είναι μια σφαιρική βαλβίδα τριών τεμαχίων με εκτεταμένο στέλεχος για μονωμένους αγωγούς, θαμμένες εγκαταστάσεις και εφαρμογές όπου πρέπει να επεκταθεί το σημείο λειτουργίας. Η βαθμολογία 2000WOG και η κατασκευή τριών τεμαχίων το καθιστούν κατάλληλο για έλεγχο υγρού on-off υψηλής πίεσης. Η βαλβίδα μπορεί να αποσυναρμολογηθεί για επιθεώρηση και αντικατάσταση καθισμάτων ή σφραγίδων.

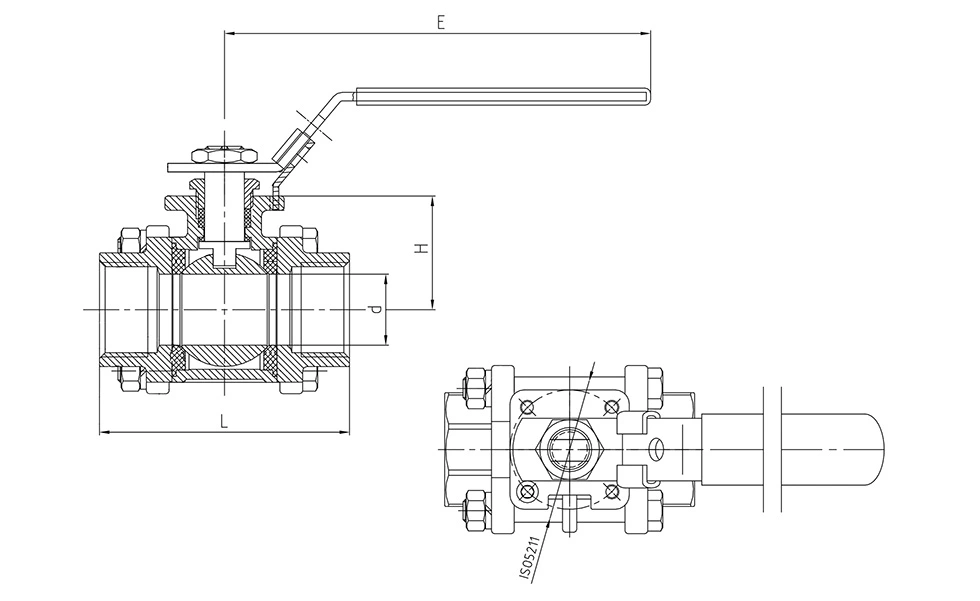

Κύριες Διαστάσεις

N: Τα άκρα νήματος σύμφωνα με το ANSI B 2.1 NPT
B: Τα άκρα του νήματος σύμφωνα με το BS21 BSP

Βασικά Χαρακτηριστικά

1. Εκτεταμένο στέλεχος για ειδικές συνθήκες εγκατάστασης

Το εκτεταμένο στέλεχος παρέχει πρόσβαση στο σημείο λειτουργίας της βαλβίδας όταν ο αγωγός είναι μονωμένος, θαμμένος ή εγκατεστημένος σε τοποθεσία με περιορισμένη πρόσβαση. Η δομή του στελέχους κατά της εκρήξεως βοηθά στη συγκράτηση του στελέχους μέσα στο σώμα της βαλβίδας όταν η βαλβίδα είναι υπό πίεση.

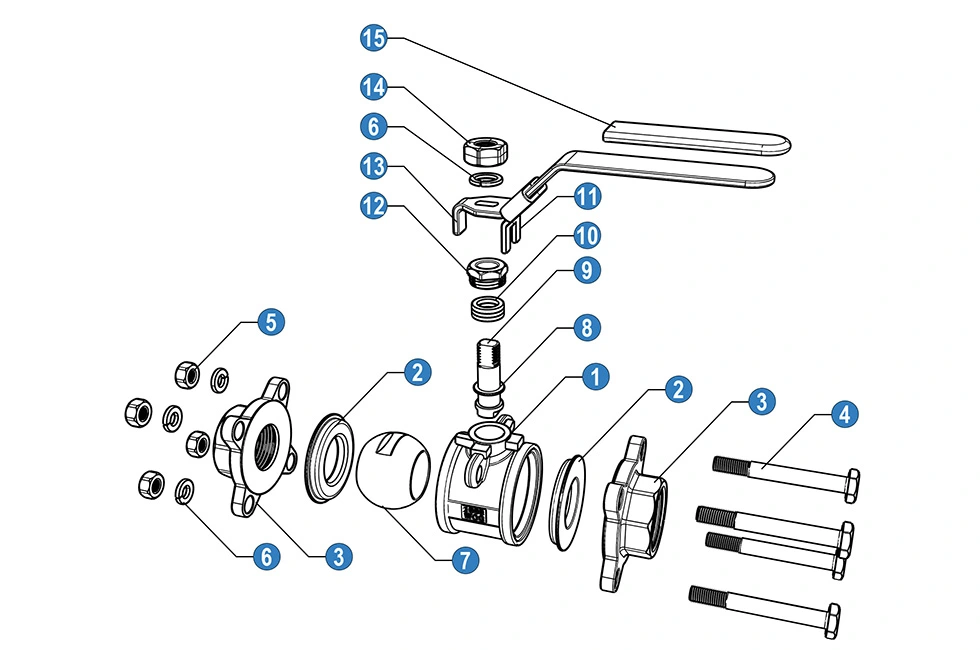

2. Κατασκευή τριών τεμαχίων

Το σώμα τριών τεμαχίων επιτρέπει το άνοιγμα της βαλβίδας για επιθεώρηση και συντήρηση. Καθίσματα, τσιμούχες και άλλα εσωτερικά Τα εξαρτήματα μπορούν να προσπελαστούν για αντικατάσταση όταν απαιτείται. Αυτή η κατασκευή είναι πρακτική για βιομηχανικούς αγωγούς συστήματα όπου απαιτείται περιοδική συντήρηση.

3. 1975PSI Maximum Pressure

ΟΣφαίρα 3PC Carbon Steel 2000WOGαναγράφεται με μέγιστη πίεση 1975 PSI. Το Η εφαρμοστέα πίεση εργασίας εξαρτάται από το μέγεθος της βαλβίδας, τη θερμοκρασία, το μέσο και την ονομαστική πίεση-θερμοκρασία. Το Η ονομασία 2000WOG αναφέρεται σε υπηρεσίες νερού, πετρελαίου και αερίου υπό τις ισχύουσες συνθήκες αξιολόγησης.

4. Συνδέσεις NPT και BSP

Η βαλβίδα διατίθεται με συνδέσεις με σπείρωμα NPT και BSP. Η επιλογή σύνδεσης πρέπει να ταιριάζει με τον αγωγό προδιαγραφές και απαιτήσεις εγκατάστασης.

Υλικά και Πρότυπα

Η παρεχόμενη διαμόρφωση χρησιμοποιεί ASTM A351 316 για το σώμα της βαλβίδας, ASTM A182 F316 για τη σφαίρα και το στέλεχος και RPTFE (PTFE+15%fv) για το κάθισμα. Άλλα υλικά είναι διαθέσιμα κατόπιν αιτήματος σύμφωνα με τις απαιτούμενες συνθήκες σέρβις.

Ο σχεδιασμός και η κατασκευή βασίζονται στο ISO 17292/API 608. Η δοκιμή και η επιθεώρηση ακολουθούν το API 598, ενώ Οι τιμές πίεσης-θερμοκρασίας αναφέρονται στο ASME B16.34. Το αναφερόμενο εύρος θερμοκρασίας είναι -25℃ έως 150℃.

Ποιοτικός έλεγχος

Η επιθεώρηση παραγωγής καλύπτει την επαλήθευση εισερχόμενου υλικού, τη δοκιμή πίεσης, τις δοκιμές σφράγισης και την τελική βαλβίδα επιθεώρηση. Οι αναφορές δοκιμών υλικού και η ισχύουσα τεκμηρίωση προϊόντος μπορούν να παρέχονται σύμφωνα με τη βαλβίδα απαιτήσεις διαμόρφωσης και παραγγελίας.

Η τεκμηρίωση ISO 9001 και CE είναι διαθέσιμη για τις ισχύουσες διαμορφώσεις. Το υλικό, το κάθισμα και τα εξαρτήματα στεγανοποίησης μπορούν επιλέγονται επίσης σύμφωνα με την απαιτούμενη πίεση, θερμοκρασία και μέσο.

Εφαρμογές

Το 3PC Carbon Steel Ball Valve 2000WOG μπορεί να θεωρηθεί ως υπηρεσία on-off υψηλής πίεσης σε βιομηχανικές σωληνώσεις συστήματα, συμπεριλαμβανομένης της επεξεργασίας νερού, πετρελαίου και αερίου, χημικής επεξεργασίας, πεπιεσμένου αέρα και γενικού ελέγχου ρευστών. Το Το εκτεταμένο στέλεχος είναι ιδιαίτερα χρήσιμο όταν η μόνωση ή το βάθος εγκατάστασης δυσχεραίνει το στέλεχος βαλβίδας πρόσβαση.

Πριν από την επιλογή, επιβεβαιώστε την πίεση εργασίας, τη θερμοκρασία, το μέσο, το μέγεθος βαλβίδας, τον τύπο σύνδεσης και τα διαθέσιμα χώρο εγκατάστασης. Η συμβατότητα του υλικού θα πρέπει να ελέγχεται για το σώμα, τη σφαίρα, το στέλεχος και το κάθισμα.

FAQ

1. Ποια είναι η μέγιστη πίεση λειτουργίας του 3PC Carbon Steel Ball Valve 2000WOG;

Τα δεδομένα προϊόντος αναφέρουν μέγιστη πίεση 1975 PSI. Θα πρέπει να επιβεβαιωθεί η πραγματική επιτρεπόμενη πίεση εργασίας σύμφωνα με το μέγεθος της βαλβίδας, τη θερμοκρασία, το μέσο και την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας.

2. Σε τι χρησιμεύει το εκτεταμένο στέλεχος;

Το εκτεταμένο στέλεχος χρησιμοποιείται για μονωμένους αγωγούς, θαμμένες εγκαταστάσεις και θέσεις όπου λειτουργεί η βαλβίδα Το σημείο πρέπει να τοποθετηθεί μακριά από τη σύνδεση του αγωγού.

3. Ποιες συνδέσεις νήματος είναι διαθέσιμες;

Διατίθενται συνδέσεις με σπείρωμα NPT και BSP. Η σύνδεση θα πρέπει να επιλεγεί σύμφωνα με το πρότυπο του αγωγού και απαιτήσεις εγκατάστασης.

4. Μπορούν τα υλικά της βαλβίδας να προσαρμοστούν;

Ναί. Άλλα υλικά σώματος, μπάλας, στελέχους, καθίσματος και στεγανοποίησης μπορούν να παρέχονται σύμφωνα με το απαιτούμενο μέσο, πίεση και θερμοκρασία.

5. Ποια έγγραφα μπορούν να προσκομιστούν;

Οι αναφορές δοκιμών υλικού και τα ισχύοντα έγγραφα επιθεώρησης ή προϊόντος μπορούν να παρέχονται σύμφωνα με τη βαλβίδα απαιτήσεις διαμόρφωσης και παραγγελίας. Η τεκμηρίωση ISO 9001 και CE είναι διαθέσιμη για τις ισχύουσες διαμορφώσεις.

6. Πώς συσκευάζεται η βαλβίδα για εξαγωγή;

Οι βαλβίδες συσκευάζονται σε κυματοειδές χαρτοκιβώτια και θήκες από κόντρα πλακέ για αποστολή εξαγωγής. Οι προδιαγραφές συσκευασίας μπορεί να είναι προσαρμόζεται ανάλογα με το μέγεθος, την ποσότητα και τις απαιτήσεις μεταφοράς της βαλβίδας.
