Όταν η καθαριότητα, η αντοχή στη διάβρωση, ο συμπαγής αυτοματισμός και η αξιόπιστη απενεργοποίηση είναι σημαντικά,Σανγκτάιπαρέχει τοΒαλβίδα σφαιρικής άμεσης τοποθέτησης 1 τμχ ηλεκτρογυαλισμένη από ανοξείδωτο χάλυβαως πρακτική λύση για απαιτητικά συστήματα ελέγχου υγρών. Η ηλεκτρογυαλισμένη επιφάνεια από ανοξείδωτο χάλυβα, η δομή άμεσης τοποθέτησης ενεργοποιητή και τα κατεργασμένα εξαρτήματα ακριβείας το καθιστούν κατάλληλο για φαρμακευτικές, επεξεργασία τροφίμων, επεξεργασία νερού, χημικές και αυτοματοποιημένες βιομηχανικές εφαρμογές.

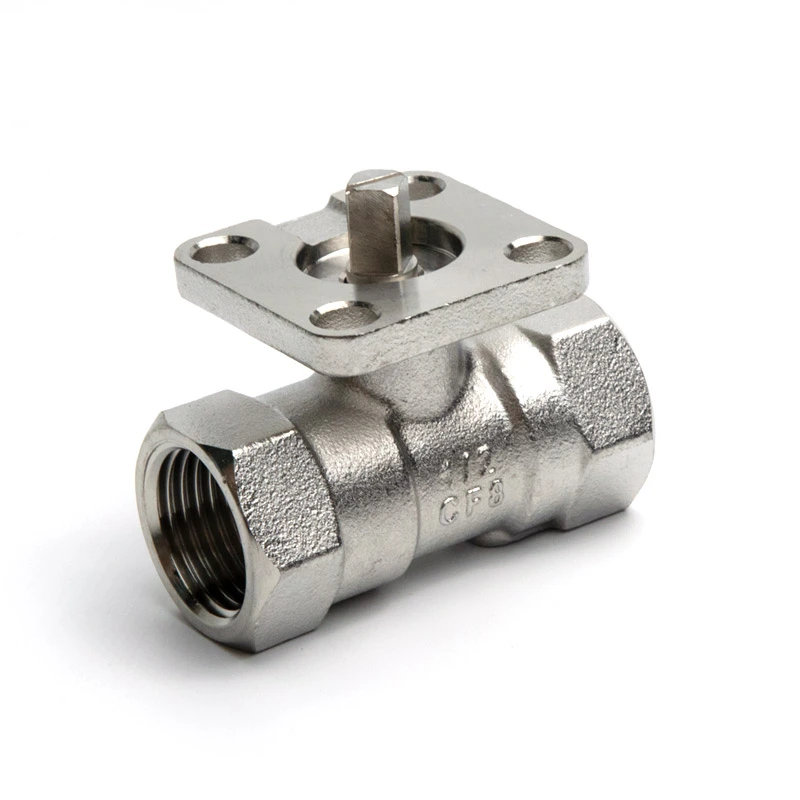

Η σφαιρική βαλβίδα απευθείας τοποθέτησης από ανοξείδωτο ατσάλι 1PC συνδυάζει μια μονοκόμματη κατασκευή με μια ηλεκτροστιλβωμένη επιφάνεια και μια ενσωματωμένη πλατφόρμα άμεσης τοποθέτησης. Η ηλεκτροστίλβωση δημιουργεί μια πιο λεία και ομοιόμορφη επιφάνεια από ανοξείδωτο χάλυβα, συμβάλλοντας στη μείωση της συσσώρευσης υπολειμμάτων και στην απλοποίηση του καθαρισμού. Η δομή άμεσης τοποθέτησης επιτρέπει την εγκατάσταση συμβατών πνευματικών ή ηλεκτρικών ενεργοποιητών χωρίς πρόσθετους βραχίονες στήριξης, δημιουργώντας μια πιο συμπαγή λύση αυτοματισμού. Με επιλογές από ανοξείδωτο χάλυβα 304 και 316, συνδέσεις με σπείρωμα NPT ή BSP, εύρος μεγέθους 1/4"–2" και ικανότητα πίεσης έως 285 PSI, αυτός ο τύπος σφαιρικής βαλβίδας μπορεί να ικανοποιήσει ένα ευρύ φάσμα βιομηχανικών απαιτήσεων ελέγχου υγρών.
Πίνακας περιεχομένων
Γιατί να επιλέξετε μια ηλεκτρολυμένη σφαιρική βαλβίδα από ανοξείδωτο χάλυβα;
Πώς βελτιώνει τον αυτοματισμό το Direct Mount Design;
Τι κάνει την κατασκευή ενός τεμαχίου πρακτική;
Πού μπορεί να χρησιμοποιηθεί αυτή η σφαιρική βαλβίδα;
Βασικές προδιαγραφές με μια ματιά
Πώς πρέπει οι αγοραστές να επιλέξουν τη σωστή βαλβίδα;
Βασικά πλεονεκτήματα για βιομηχανικούς αγοραστές
Θέματα εγκατάστασης και συντήρησης
Γιατί να σκεφτείτε το Shangtai για το έργο σας Valve;
Γιατί να επιλέξετε μια ηλεκτρολυμένη σφαιρική βαλβίδα από ανοξείδωτο χάλυβα;
Η κατάσταση της επιφάνειας είναι σημαντικός παράγοντας όταν μια βαλβίδα λειτουργεί σε συστήματα όπου η καθαριότητα, η αντοχή στη διάβρωση και η απόδοση συντήρησης έχουν σημασία. Η ηλεκτροστίλβωση αφαιρεί τις μικροσκοπικές ανωμαλίες από την επιφάνεια του ανοξείδωτου χάλυβα και δημιουργεί ένα πιο λείο φινίρισμα. Αυτό μπορεί να βοηθήσει στη μείωση των περιοχών όπου μπορεί να συσσωρευτούν ρυπαντές ή υπολείμματα διεργασίας.
Για εφαρμογές που περιλαμβάνουν συχνό καθαρισμό ή απαιτητικές απαιτήσεις υγιεινής, μια λεία επιφάνεια βαλβίδας μπορεί να απλοποιήσει τη συντήρηση. Ο ανοξείδωτος χάλυβας παρέχει επίσης έναν ισχυρό συνδυασμό μηχανικής αντοχής και αντοχής στη διάβρωση, καθιστώντας τον κατάλληλο για ένα ευρύ φάσμα βιομηχανικών περιβαλλόντων.
Η βαλβίδα Shangtai είναι διαθέσιμη με ανοξείδωτο χάλυβα 304 ως τυπική επιλογή υλικού, ενώ μπορούν να επιλεγούν διαμορφώσεις από ανοξείδωτο χάλυβα 316 όταν οι συνθήκες του έργου απαιτούν πρόσθετη αντίσταση στη διάβρωση. Η σελίδα προϊόντος προσδιορίζει το ASTM A351 CF8 (304) για το σώμα, με ανοξείδωτο χάλυβα που χρησιμοποιείται για κύρια διαβρεγμένα εξαρτήματα και εξαρτήματα στεγανοποίησης με βάση PTFE.
- Πιο λεία ηλεκτρογυαλισμένη επιφάνεια από ανοξείδωτο χάλυβα
- Βελτιωμένη αντοχή στη διάβρωση και τη μόλυνση της επιφάνειας
- Ευκολότερος καθαρισμός και συντήρηση
- Κατάλληλο για συστήματα υγρών ευαίσθητα στην καθαριότητα
- Διατίθεται σε διαφορετικές διαμορφώσεις υλικών από ανοξείδωτο χάλυβα
Πώς βελτιώνει τον αυτοματισμό το Direct Mount Design;
Ο βιομηχανικός αυτοματισμός βαλβίδων απαιτεί συχνά μια αξιόπιστη σύνδεση μεταξύ της βαλβίδας και ενός ενεργοποιητή. Οι παραδοσιακές ρυθμίσεις ενδέχεται να απαιτούν ξεχωριστούς βραχίονες ή εξοπλισμό στερέωσης, αυξάνοντας τον αριθμό των εξαρτημάτων και το συνολικό αποτύπωμα εγκατάστασης.
Μια σφαιρική βαλβίδα άμεσης τοποθέτησης ενσωματώνει μια πλατφόρμα στερέωσης ενεργοποιητή στο σχέδιο της βαλβίδας. Συμβατοί πνευματικοί ή ηλεκτρικοί ενεργοποιητές μπορούν επομένως να εγκατασταθούν απευθείας, βοηθώντας στην απλοποίηση της μηχανικής διάταξης. Αυτό είναι ιδιαίτερα χρήσιμο για τους κατασκευαστές εξοπλισμού και τους ενοποιητές συστημάτων που σχεδιάζουν συμπαγή αυτοματοποιημένα συγκροτήματα ελέγχου υγρών.
Η δομή άμεσης τοποθέτησης μπορεί να προσφέρει πολλά πρακτικά οφέλη:
- Συμπαγής εγκατάσταση:Εξαλείφει την ανάγκη για ξεχωριστό βραχίονα στήριξης σε συμβατές διαμορφώσεις.
- Λιγότερα εξαρτήματα:Μια απλούστερη σύνδεση μπορεί να μειώσει το πρόσθετο υλικό.
- Ετοιμότητα αυτοματισμού:Υποστηρίζει ενσωμάτωση με πνευματική ή ηλεκτρική ενεργοποίηση.
- Ευέλικτη λειτουργία:Οι εκτεταμένες λαβές μπορούν επίσης να ληφθούν υπόψη για κατάλληλες χειροκίνητες εφαρμογές.
- Ευκολότερη ενσωμάτωση συστήματος:Η τυποποιημένη ιδέα τοποθέτησης είναι χρήσιμη για εξοπλισμό OEM και αυτοματοποιημένα συστήματα διεργασιών.
Τι κάνει την κατασκευή ενός τεμαχίου πρακτική;
Ένα μονοκόμματο σώμα σφαιρικής βαλβίδας παρέχει μια απλή κατασκευή για εφαρμογές όπου προτιμάται μια συμπαγής και στιβαρή διάταξη βαλβίδας. Η βαλβίδα χρησιμοποιεί μηχανισμό λειτουργίας με σφαίρα και στέλεχος για τον έλεγχο της ροής του υγρού, ενώ η έδρα και τα εξαρτήματα στεγανοποίησης παρέχουν την απαραίτητη λειτουργία διακοπής λειτουργίας.
Η κατεργασία ακριβείας είναι επίσης σημαντική. Οι ακριβείς διαστάσεις μεταξύ του σώματος, της σφαίρας, του στελέχους και των εξαρτημάτων σφράγισης συμβάλλουν στην υποστήριξη της ομαλής λειτουργίας και της αξιόπιστης στεγανοποίησης. Η Shangtai καθορίζει τα κατεργασμένα εξαρτήματα ακριβείας και την επιθεώρηση υλικών ως μέρος της προσέγγισης κατασκευής της.
Η βαλβίδα ενσωματώνει επίσης ένα στέλεχος κατά της έκρηξης και μια επιλογή διάταξης κλειδώματος. Αυτά τα χαρακτηριστικά μπορεί να είναι πολύτιμα σε βιομηχανικές εγκαταστάσεις όπου η ελεγχόμενη λειτουργία και η μηχανική ασφάλεια είναι σημαντικά ζητήματα.
Πού μπορεί να χρησιμοποιηθεί αυτή η σφαιρική βαλβίδα;
Ο συνδυασμός ηλεκτρογυαλισμένου ανοξείδωτου χάλυβα, συμπαγούς κατασκευής και άμεσης τοποθέτησης ενεργοποιητή καθιστά αυτή τη βαλβίδα κατάλληλη για εφαρμογές όπου απαιτείται τόσο απομόνωση υγρών όσο και αυτοματισμός.
Οι τυπικοί τομείς εφαρμογής περιλαμβάνουν:
- Φαρμακευτικός εξοπλισμός:Χρήσιμο όταν οι λείες επιφάνειες και τα καθαριζόμενα εξαρτήματα ελέγχου ροής είναι σημαντικά.
- Επεξεργασία τροφίμων:Κατάλληλο για συστήματα υγρών που απαιτούν εξαρτήματα από ανοξείδωτο χάλυβα ανθεκτικά στη διάβρωση.
- Επεξεργασία νερού:Κατάλληλο για αυτοματοποιημένα σημεία απομόνωσης και ελέγχου ροής.
- Χημική επεξεργασία:Η κατασκευή από ανοξείδωτο χάλυβα μπορεί να προσφέρει ανθεκτικότητα σε επιλεγμένα περιβάλλοντα διεργασιών.
- Βιομηχανικός αυτοματισμός:Η άμεση τοποθέτηση ενεργοποιητή υποστηρίζει αυτοματοποιημένο άνοιγμα και κλείσιμο.
- Εξοπλισμός OEM:Μια συμπαγής διαμόρφωση βαλβίδας μπορεί να απλοποιήσει την ενσωμάτωση σε συσκευασμένα μηχανήματα.
Η καταλληλότητα της εφαρμογής θα πρέπει πάντα να αξιολογείται σε σχέση με τις πραγματικές απαιτήσεις υγρού, πίεσης, θερμοκρασίας, χημικής συμβατότητας, προτύπων σύνδεσης και ενεργοποιητή.
Βασικές προδιαγραφές με μια ματιά
Οι ακόλουθες προδιαγραφές παρέχουν μια πρακτική αναφορά για μηχανικούς, διανομείς, αγοραστές OEM και ολοκληρωμένους συστήματος που αξιολογούν αυτήν τη βαλβίδα.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Τύπος βαλβίδας | Βαλβίδα σφαιρικής άμεσης τοποθέτησης 1 τμχ ηλεκτρογυαλισμένη από ανοξείδωτο χάλυβα |
| Ονομαστικό μέγεθος | 1/4" έως 2" |
| Κατηγορία πίεσης | CL150 |
| Μέγιστη Πίεση | 285 PSI |
| Πρότυπα νημάτων | NPT / BSP |
| Πρότυπο σχεδίασης & κατασκευής | ASME B16.34 |
| Πρότυπο δοκιμών | API 598 |
| Υλικό σώματος | ASTM A351 CF8 (304) |
| Υλικό μπάλας & στελέχους | ASTM A182 F304 |
| Υλικό καθίσματος | RPTFE (PTFE + 15% πληρωτικό) |
| Εύρος Θερμοκρασίας | -25°C έως 150°C |
| Τύπος θύρας | Μειωμένο Λιμάνι |
Για την τεχνική επιλογή, οι αγοραστές θα πρέπει να επαληθεύσουν τα πιο πρόσφατα σχέδια διαστάσεων, τις ονομασίες πίεσης-θερμοκρασίας, τη διαμόρφωση υλικού και τις απαιτήσεις σύνδεσης πριν υποβάλουν μια παραγγελία.
Πώς πρέπει οι αγοραστές να επιλέξουν τη σωστή βαλβίδα;
Η επιλογή μιας σφαιρικής βαλβίδας από ανοξείδωτο χάλυβα θα πρέπει να περιλαμβάνει περισσότερα από την απλή αντιστοίχιση του ονομαστικού μεγέθους σωλήνα. Οι μηχανικοί θα πρέπει να εξετάσουν το πλήρες περιβάλλον λειτουργίας για να αποφύγουν ζητήματα συμβατότητας ή απόδοσης.
1. Επιβεβαιώστε το Πρότυπο σύνδεσης
Η βαλβίδα υποστηρίζει διαμορφώσεις με σπείρωμα NPT και BSP. Το επιλεγμένο πρότυπο σπειρώματος θα πρέπει να ταιριάζει με τις συνδεδεμένες σωληνώσεις ή το σύστημα τοποθέτησης για να αποφευχθούν προβλήματα εγκατάστασης.
2. Ελέγξτε την πίεση και τη θερμοκρασία
Η καθορισμένη μέγιστη πίεση είναι 285 PSI, ενώ το αναφερόμενο εύρος θερμοκρασίας είναι -25°C έως 150°C. Οι πραγματικές συνθήκες εφαρμογής θα πρέπει να παραμένουν εντός της ισχύουσας ονομαστικής πίεσης-θερμοκρασίας.
3. Αξιολογήστε τη συμβατότητα υλικού
Ο ανοξείδωτος χάλυβας 304 και 316 προσφέρουν διαφορετικά επίπεδα αντοχής στη διάβρωση. Το υγρό διεργασίας, η συγκέντρωση, η θερμοκρασία και τα χημικά καθαρισμού θα πρέπει να λαμβάνονται υπόψη κατά την επιλογή του υλικού.
4. Προσδιορίστε τη Μέθοδο Λειτουργίας
Για αυτοματοποιημένο εξοπλισμό, επιβεβαιώστε εάν προτιμάτε πνευματικό ή ηλεκτρικό ενεργοποιητή. Η δομή άμεσης τοποθέτησης μπορεί να βοηθήσει στη μείωση της πολυπλοκότητας της εγκατάστασης όταν ο ενεργοποιητής είναι συμβατός με τη διάταξη στερέωσης της βαλβίδας.
5. Εξετάστε τις απαιτήσεις ροής
Αυτό το μοντέλο χρησιμοποιεί διαμόρφωση μειωμένης θύρας. Οι αγοραστές θα πρέπει να εξετάσουν τον απαιτούμενο ρυθμό ροής και την πτώση πίεσης αντί να επιλέξουν μια βαλβίδα που βασίζεται αποκλειστικά στο μέγεθος του σωλήνα. Οι αναφερόμενες τιμές Kv μπορούν να παρέχουν ένα χρήσιμο σημείο εκκίνησης για την αξιολόγηση της ροής.
Βασικά πλεονεκτήματα για βιομηχανικούς αγοραστές
Για τους αγοραστές που συγκρίνουν σφαιρικές βαλβίδες από ανοξείδωτο χάλυβα, η αξία αυτής της διαμόρφωσης προέρχεται από τον συνδυασμό επεξεργασίας επιφάνειας, κατασκευής, συμβατότητας αυτοματισμού και ευελιξίας κατασκευής.
| Χαρακτηριστικό | Πρακτικό όφελος |
|---|---|
| Ηλεκτροπολυμένο φινίρισμα | Πιο λεία επιφάνεια και ευκολότερος καθαρισμός |
| Κατασκευή από ανοξείδωτο χάλυβα | Αντοχή στη διάβρωση και μηχανική αντοχή |
| Πλατφόρμα άμεσης τοποθέτησης | Απλοποιεί την ενσωμάτωση ενεργοποιητή |
| Μονοκόμματο Σώμα | Συμπαγής και απλή κατασκευή βαλβίδων |
| 304 / 316 Επιλογές | Επιτρέπει την επιλογή υλικού για διαφορετικά περιβάλλοντα |
| Νήματα NPT / BSP | Υποστηρίζει διαφορετικές απαιτήσεις σύνδεσης σωληνώσεων |
| Προσαρμογή OEM | Υποστηρίζει προσαρμοσμένες προδιαγραφές και απαιτήσεις όγκου |
Θέματα εγκατάστασης και συντήρησης
Ακόμη και μια βαλβίδα υψηλής ποιότητας απαιτεί κατάλληλες πρακτικές εγκατάστασης και λειτουργίας. Πριν από την εγκατάσταση, επιθεωρήστε τα σπειρώματα, τις επιφάνειες στεγανοποίησης, το σώμα της βαλβίδας και τον αγωγό για μόλυνση ή ζημιά. Ο αγωγός πρέπει να είναι σωστά ευθυγραμμισμένος για να αποφευχθεί η περιττή μηχανική καταπόνηση στη βαλβίδα.
Κατά τη θέση σε λειτουργία, βεβαιωθείτε ότι η βαλβίδα ανοίγει και κλείνει ομαλά και ότι ο ενεργοποιητής, εάν είναι εγκατεστημένος, λειτουργεί εντός του απαιτούμενου εύρους ροπής. Η δοκιμή πίεσης θα πρέπει να ακολουθεί τις ισχύουσες διαδικασίες του έργου και τις απαιτήσεις ασφάλειας.
Για μακροχρόνια συντήρηση, οι ομάδες συντήρησης πρέπει να ελέγχουν περιοδικά:
- Εξωτερική διαρροή γύρω από συνδέσεις και σφραγίδες με σπείρωμα
- Ροπή και κίνηση λειτουργίας βαλβίδας
- Τοποθέτηση και ευθυγράμμιση ενεργοποιητή
- Σημάδια διάβρωσης ή επιφανειακής ζημιάς
- Απόδοση καθίσματος και στεγανοποίησης
- Συνθήκες πίεσης και θερμοκρασίας λειτουργίας
Κατά την εγκατάσταση, τη δοκιμή ή τη συντήρηση της βαλβίδας συνιστάται να ακολουθείτε την τεχνική τεκμηρίωση του κατασκευαστή και τα ισχύοντα βιομηχανικά πρότυπα.
Συχνές Ερωτήσεις
Ποιο είναι το κύριο πλεονέκτημα μιας ηλεκτρογυαλισμένης σφαιρικής βαλβίδας από ανοξείδωτο χάλυβα;
Η ηλεκτροστίλβωση παράγει μια πιο λεία επιφάνεια από ανοξείδωτο χάλυβα που μπορεί να βελτιώσει την ικανότητα καθαρισμού, να μειώσει τη συσσώρευση υπολειμμάτων της επιφάνειας και να υποστηρίξει την αντοχή στη διάβρωση. Αυτό καθιστά τη βαλβίδα ιδιαίτερα ελκυστική για βιομηχανικές εφαρμογές ευαίσθητες στην καθαριότητα.
Μπορεί η βαλβίδα να συνδεθεί με πνευματικό ενεργοποιητή;
Ναί. Η πλατφόρμα απευθείας τοποθέτησης έχει σχεδιαστεί για να υποστηρίζει συμβατούς πνευματικούς ενεργοποιητές. Οι ηλεκτρικοί ενεργοποιητές και οι κατάλληλες εκτεταμένες λαβές μπορούν επίσης να ληφθούν υπόψη σύμφωνα με τις απαιτήσεις λειτουργίας.
Τι μεγέθη είναι διαθέσιμα;
Το τυπικό εύρος μεγέθους είναι 1/4" έως 2". Οι αγοραστές που απαιτούν άλλα μεγέθη ή προσαρμοσμένες προδιαγραφές μπορούν να συζητήσουν τις απαιτήσεις τους με τον κατασκευαστή.
Η βαλβίδα υποστηρίζει σπειρώματα NPT και BSP;
Ναί. Διατίθενται επιλογές σύνδεσης με σπείρωμα NPT και BSP, επιτρέποντας τη συναρμολόγηση της βαλβίδας με διαφορετικά συστήματα σωληνώσεων.
Ποια πρότυπα σχετίζονται με αυτήν τη βαλβίδα;
Οι πληροφορίες προϊόντος καθορίζουν το ASME B16.34 για το σχεδιασμό και την κατασκευή και το API 598 για τη δοκιμή και την επιθεώρηση. Οι απαιτήσεις για το έργο θα πρέπει να επιβεβαιώνονται πριν από την προμήθεια.
Μπορεί η Shangtai να παρέχει προσαρμογή OEM;
Ναί. Η Shangtai υποστηρίζει OEM και προσαρμοσμένες απαιτήσεις βαλβίδων, συμπεριλαμβανομένης της επιλογής υλικού, των προδιαγραφών, της επεξεργασίας επιφάνειας, των προτύπων σύνδεσης και των απαιτήσεων μαζικής παραγωγής.
Γιατί να σκεφτείτε το Shangtai για το έργο σας Valve;
ΟΒαλβίδα σφαιρικής άμεσης τοποθέτησης 1 τμχ ηλεκτρογυαλισμένη από ανοξείδωτο χάλυβαέχει σχεδιαστεί για αγοραστές που χρειάζονται ένα συνδυασμό ποιότητας επιφάνειας λείας από ανοξείδωτο χάλυβα, συμπαγούς κατασκευής βαλβίδων και βολικής ενσωμάτωσης αυτοματισμού. Οι επιλογές από ανοξείδωτο χάλυβα 304/316, οι συνδέσεις NPT ή BSP, η δομή άμεσης τοποθέτησης ενεργοποιητή και ο βιομηχανικός σχεδιασμός το καθιστούν μια ευέλικτη επιλογή για συστήματα ελέγχου υγρών σε πολλές βιομηχανίες.
Η Shangtai υποστηρίζει διανομείς, κατασκευαστές εξοπλισμού OEM, ολοκληρωτές συστημάτων και βιομηχανικά έργα με προσαρμοσμένες λύσεις βαλβίδων και δυνατότητες μαζικής προμήθειας. Εάν αξιολογείτε το μέγεθος της βαλβίδας, το υλικό, την ονομαστική πίεση, τον τύπο σύνδεσης, την επιφανειακή επεξεργασία ή τη συμβατότητα του ενεργοποιητή, δείτε τη σφαιρική βαλβίδα απευθείας τοποθέτησης από ανοξείδωτο χάλυβα 1PC για λεπτομέρειες προϊόντος και πληροφορίες επιλογής.
Αναζητάτε μια αξιόπιστη λύση βαλβίδας από ανοξείδωτο χάλυβα για το επόμενο έργο σας;Μοιραστείτε το απαιτούμενο μέγεθος, το μέσο εργασίας, την πίεση, τη θερμοκρασία, το πρότυπο σύνδεσης και τις απαιτήσεις αυτοματισμού με τη Shangtai για να λάβετε κατάλληλη διαμόρφωση και τεχνική υποστήριξη.Επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις OEM, προσαρμοσμένες ή μαζικής βαλβίδας και να βρείτε μια πρακτική λύση για το σύστημα ελέγχου υγρών σας.
