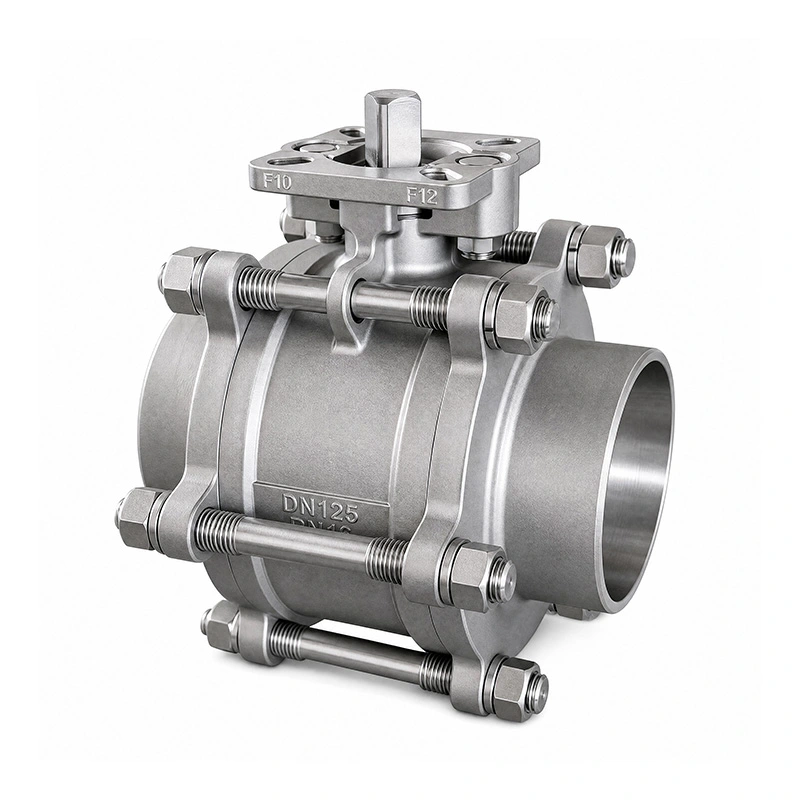

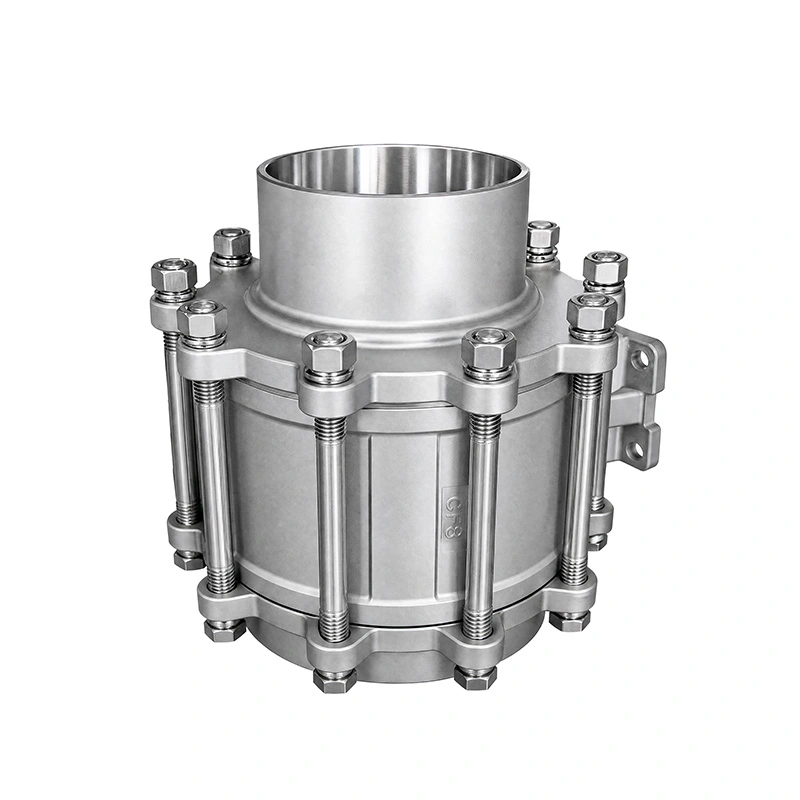

Εκτεταμένο στέλεχος σφαιρικής βαλβίδας από ανοξείδωτο χάλυβα 3 τεμ

Το εκτεταμένο στέλεχος σφαιρικής βαλβίδας από ανοξείδωτο χάλυβα με συγκόλληση άκρων 3 τεμαχίων διαθέτει συγκολλημένα άκρα για μόνιμη σύνδεση αγωγού και εκτεταμένο στέλεχος για εφαρμογές όπου το σημείο λειτουργίας της βαλβίδας πρέπει να τοποθετηθεί μακριά από τον σωλήνα. Το σώμα τριών τεμαχίων επιτρέπει την πρόσβαση στα εσωτερικά εξαρτήματα για συντήρηση, ενώ η βάση στήριξης ISO 5211 υποστηρίζει την άμεση εγκατάσταση πνευματικών ή ηλεκτρικών ενεργοποιητών.

Κύριες Διαστάσεις

Χαρακτηριστικά προϊόντος

1. Σύνδεση σωληνώσεων συγκολλημένης άκρης

Η βαλβίδα χρησιμοποιεί συγκολλημένα άκρα που κατασκευάζονται σύμφωνα με το ASME B16.25. Η συγκόλληση της βαλβίδας απευθείας στον αγωγό παρέχει μια σταθερή σύνδεση χωρίς συνδέσμους με σπείρωμα ή φλάντζα, καθιστώντας αυτή τη διαμόρφωση κατάλληλη για μόνιμες βιομηχανικές εγκαταστάσεις σωληνώσεων.

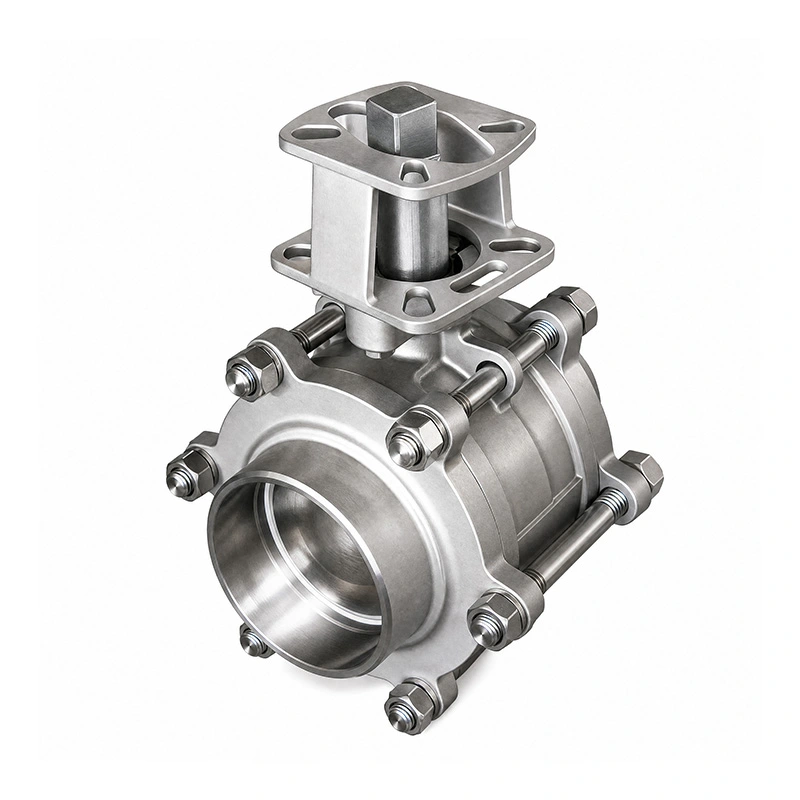

2. Εκτεταμένη διαμόρφωση στελέχους

Το εκτεταμένο στέλεχος παρέχει πρόσθετη απόσταση λειτουργίας μεταξύ της λαβής ή του ενεργοποιητή και του αγωγού. Είναι χρήσιμο όταν οι συνθήκες μόνωσης, διάταξης σωλήνων ή εγκατάστασης περιορίζουν την πρόσβαση σε ένα τυπικό στέλεχος βαλβίδας.

3. Σώμα τριών τεμαχίων για συντήρηση

Η κατασκευή τριών τεμαχίων παρέχει πρόσβαση στα εσωτερικά εξαρτήματα της βαλβίδας όταν απαιτείται επιθεώρηση ή αντικατάσταση. Η έδρα και τα εξαρτήματα στεγανοποίησης μπορούν να επισκευαστούν χωρίς να αντικατασταθεί ολόκληρο το συγκρότημα βαλβίδας.

4. Κατασκευή βαλβίδων από ανοξείδωτο χάλυβα

Το εκτεταμένο στέλεχος σφαιρικής βαλβίδας από ανοξείδωτο χάλυβα 3 τεμαχίων με συγκόλληση άκρων χρησιμοποιεί ASTM A351 CF8M (316) για το σώμα και ASTM A182 F316 για τη σφαίρα και το στέλεχος. Το κάθισμα RPTFE καθορίζεται για το αναφερόμενο εύρος θερμοκρασίας από -25℃ έως 150℃.

Τοποθέτηση ενεργοποιητή

Η βαλβίδα είναι εξοπλισμένη με μαξιλαράκι στερέωσης ISO 5211 για άμεση εγκατάσταση ενεργοποιητή. Οι πνευματικοί ή ηλεκτρικοί ενεργοποιητές μπορούν να επιλεγούν σύμφωνα με το μέγεθος της βαλβίδας, τη ροπή λειτουργίας και τις απαιτήσεις ελέγχου. Η διεπαφή τοποθέτησης ενεργοποιητή θα πρέπει να ελεγχθεί πριν από την παραγγελία για να διασφαλιστεί η συμβατότητα.

Πρότυπα και επιθεώρηση

Ο σχεδιασμός και η κατασκευή ακολουθούν το ASME B16.34, με συγκολλημένα άκρα με βάση το ASME B16.25. Η δοκιμή και η επιθεώρηση της βαλβίδας πραγματοποιούνται σύμφωνα με το API 598. Οι ονομασίες πίεσης-θερμοκρασίας αναφέρονται επίσης στο ASME B16.34.

Η επιθεώρηση παραγωγής καλύπτει την επαλήθευση υλικού, τη δοκιμή πίεσης, την επιθεώρηση σφράγισης και τους τελικούς ελέγχους βαλβίδων. Οι αναφορές δοκιμών υλικού και η ισχύουσα τεκμηρίωση προϊόντος μπορούν να παρέχονται σύμφωνα με τη διαμόρφωση της βαλβίδας και τις απαιτήσεις παραγγελίας.

Εφαρμογές

Το εκτεταμένο στέλεχος σφαιρικής βαλβίδας από ανοξείδωτο άκρο 3PC με συγκόλληση με άκρα προορίζεται για βιομηχανικά συστήματα σωληνώσεων που απαιτούν μόνιμη συγκολλημένη σύνδεση και προσβάσιμη λειτουργία βαλβίδας. Οι τυπικές εφαρμογές περιλαμβάνουν τη χημική επεξεργασία, τα πετροχημικά συστήματα, τον φαρμακευτικό εξοπλισμό, την επεξεργασία τροφίμων και ποτών, την παραγωγή ηλεκτρικής ενέργειας και την επεξεργασία νερού.

Πριν από την επιλογή, επιβεβαιώστε το μέσο αγωγού, την πίεση, τη θερμοκρασία, το μέγεθος του σωλήνα, τις προδιαγραφές συγκόλλησης και τον διαθέσιμο χώρο εγκατάστασης. Τα υλικά της βαλβίδας και η διαμόρφωση της έδρας θα πρέπει επίσης να ελεγχθούν για συμβατότητα με το μέσο συντήρησης.

FAQ

1. Ποιες είναι οι κύριες εφαρμογές του εκτεταμένου στελέχους σφαιρικής βαλβίδας από ανοξείδωτο χάλυβα με συγκόλληση άκρων 3 τεμαχίων με άκρη;

Χρησιμοποιείται σε βιομηχανικά συστήματα σωληνώσεων όπου απαιτείται συγκολλημένη σύνδεση και εκτεταμένη πρόσβαση στη βαλβίδα. Οι εφαρμογές περιλαμβάνουν συστήματα επεξεργασίας χημικών, πετροχημικών, φαρμακευτικών, τροφίμων και ποτών, ηλεκτρικής ενέργειας και νερού.

2. Τι πρότυπο ισχύει για τα συγκολλημένα άκρα;

Τα συγκολλημένα άκρα με πισινό καθορίζονται σύμφωνα με το ASME B16.25. Οι προδιαγραφές συγκόλλησης θα πρέπει να ελεγχθούν σε σχέση με το σχέδιο του αγωγού πριν από την εγκατάσταση.

3. Μπορεί να εγκατασταθεί απευθείας ένας ενεργοποιητής;

Ναί. Η βαλβίδα διαθέτει μαξιλαράκι στερέωσης ISO 5211 για εγκατάσταση πνευματικού ή ηλεκτρικού ενεργοποιητή. Η επιλογή ενεργοποιητή θα πρέπει να βασίζεται στο μέγεθος της βαλβίδας, τη ροπή λειτουργίας και τις απαιτήσεις ελέγχου.

4. Ποια υλικά χρησιμοποιούνται στην τυπική διαμόρφωση;

Το σώμα είναι ASTM A351 CF8M (316), ενώ η σφαίρα και το στέλεχος είναι ASTM A182 F316. Το στάνταρ κάθισμα είναι RPTFE (PTFE+15%fv). Άλλα υλικά είναι διαθέσιμα κατόπιν αιτήματος.

5. Ποιο είναι το μέγιστο εύρος πίεσης και θερμοκρασίας;

Η αναφερόμενη μέγιστη πίεση είναι 285 PSI, με εύρος θερμοκρασίας από -25℃ έως 150℃. Τα πραγματικά όρια λειτουργίας θα πρέπει να επιβεβαιώνονται σύμφωνα με το μέγεθος της βαλβίδας, τη μέση και τις ισχύουσες τιμές πίεσης-θερμοκρασίας.

6. Μπορεί η βαλβίδα να προσαρμοστεί;

Ναί. Άλλα υλικά και διαμορφώσεις εξαρτημάτων μπορούν να παρέχονται σύμφωνα με το απαιτούμενο μέσο, ​​πίεση, θερμοκρασία και συνθήκες εγκατάστασης.
