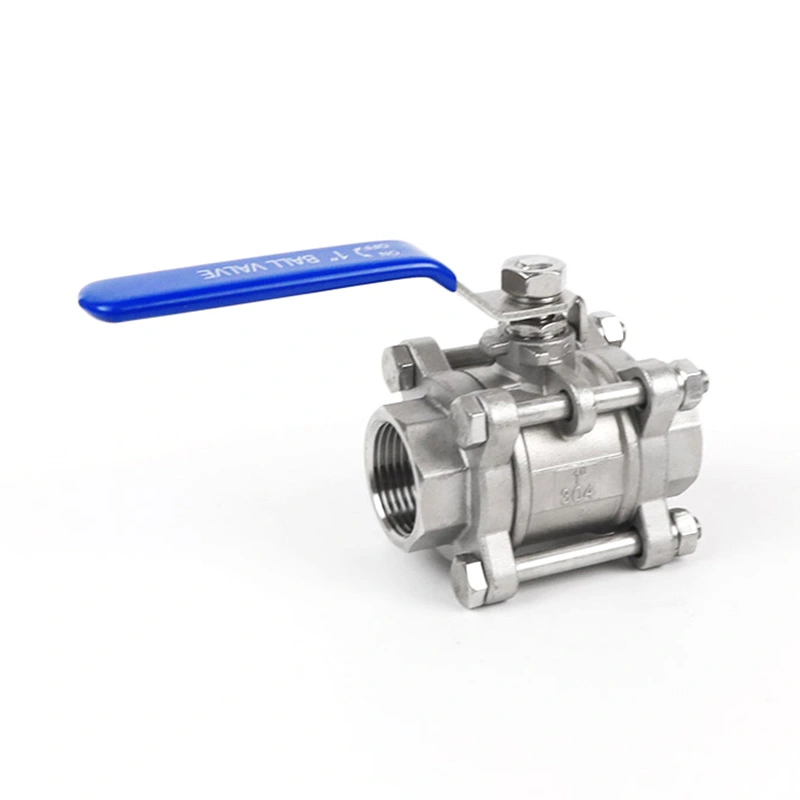

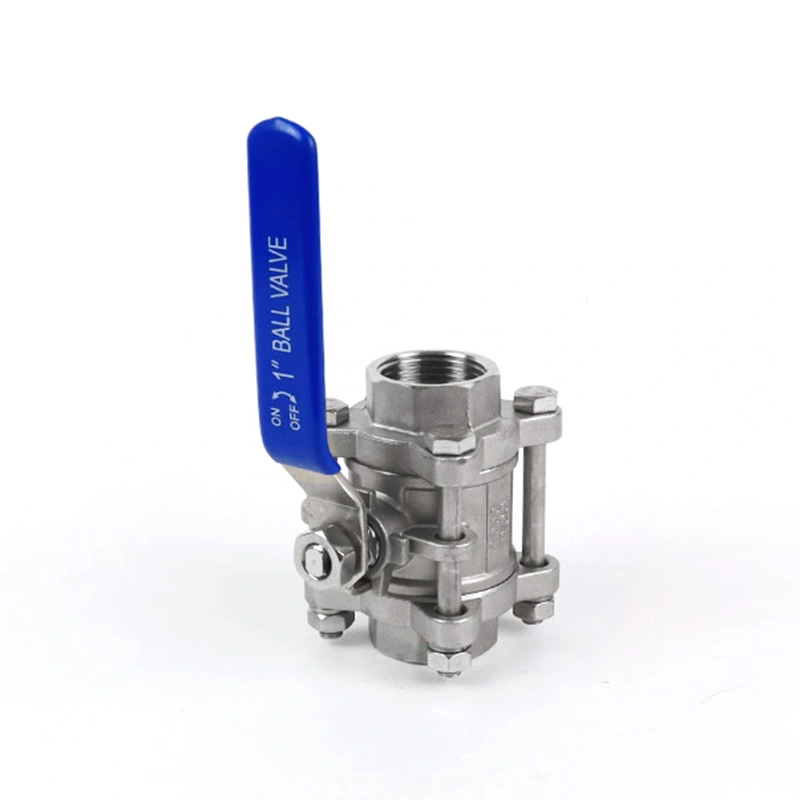

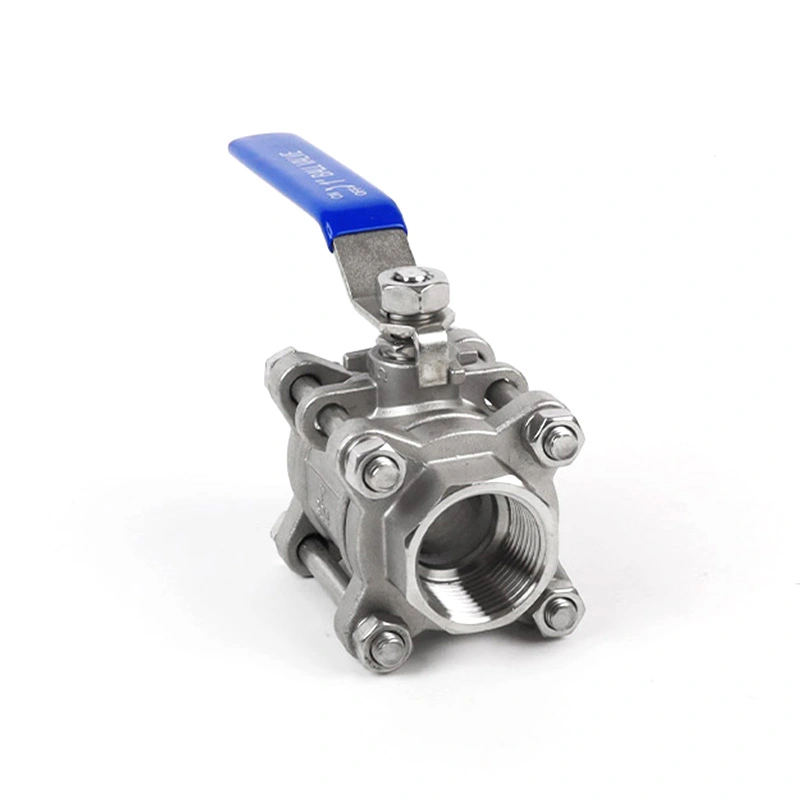

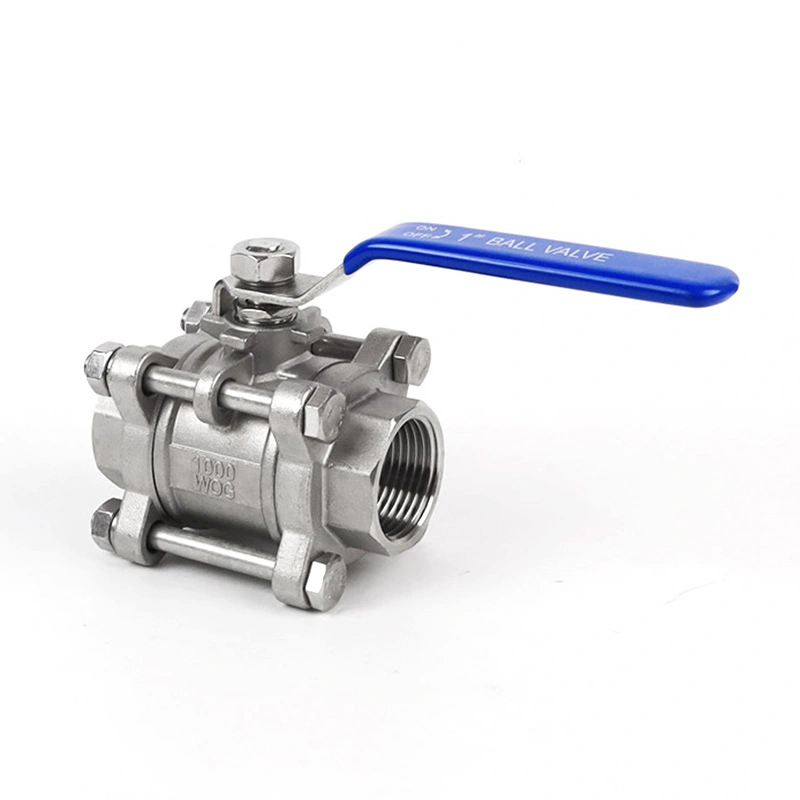

Σφαίρα βαρέως τύπου 3PC με συσκευή κλειδώματος

Η σφαιρική βαλβίδα βαρέως τύπου Shangtai 3PC με συσκευή κλειδώματος έχει σχεδιαστεί για βιομηχανικά συστήματα σωληνώσεων που απαιτούν ασφαλή απενεργοποίηση και ελεγχόμενη χειροκίνητη λειτουργία. Η κατασκευή τριών τεμαχίων παρέχει πρόσβαση σε εσωτερικά εξαρτήματα για συντήρηση, ενώ η λαβή που κλειδώνει βοηθά στην αποφυγή ακούσιας λειτουργίας της βαλβίδας. Μπορούν να παρέχονται διαφορετικές διαμορφώσεις έδρας, σφράγισης, πίεσης και θερμοκρασίας σύμφωνα με το μέσο εργασίας και τις απαιτήσεις εφαρμογής.

Φόντα

1. Κατασκευή τριών τεμαχίων βαρέως τύπου

Το ενισχυμένο σώμα τριών τεμαχίων έχει σχεδιαστεί για σέρβις βιομηχανικών σωληνώσεων όπου απαιτείται στιβαρή κατασκευή βαλβίδας. Ο σχεδιασμός τριών τεμαχίων επιτρέπει επίσης το άνοιγμα της βαλβίδας για επιθεώρηση ή συντήρηση χωρίς να αφαιρείται ολόκληρο το σώμα της βαλβίδας από τον αγωγό.

2. Λαβή που κλειδώνει για ελεγχόμενη λειτουργία

Η ενσωματωμένη διάταξη ασφάλισης βοηθά στη διατήρηση της λαβής στην επιλεγμένη θέση βαλβίδας και μειώνει τον κίνδυνο τυχαίας ή μη εξουσιοδοτημένης λειτουργίας. Αυτή η δυνατότητα είναι χρήσιμη σε βιομηχανικά συστήματα όπου η θέση της βαλβίδας πρέπει να ελέγχεται κατά τη λειτουργία ή τη συντήρηση.

3. Σχεδιασμός στελέχους Anti-Blowout

Το στέλεχος συγκρατείται εσωτερικά για να αποτρέψει την εκτίναξη του στελέχους όταν η βαλβίδα είναι υπό πίεση. Αυτή η κατασκευή παρέχει ένα πρόσθετο χαρακτηριστικό ασφαλείας για βιομηχανική υπηρεσία on/off.

4. Επιλογές υλικού από ανοξείδωτο χάλυβα

Η τυπική διαμόρφωση υλικού περιλαμβάνει επιλογές SS316 και SS304 για το σώμα, τη σφαίρα, το στέλεχος και άλλα εξαρτήματα. Το PTFE χρησιμοποιείται για το σφαιρικό κάθισμα, τον δακτύλιο τριβής και τη συσκευασία στελέχους στην αναφερόμενη διαμόρφωση. Η επιλογή υλικού πρέπει να ταιριάζει με το μέσο εργασίας, την πίεση και τη θερμοκρασία.

5. Δυνατότητα πίεσης και θερμοκρασίας

Η βαλβίδα καθορίζεται με κατηγορία πίεσης CL150, μέγιστη πίεση 540 PSI και εύρος θερμοκρασίας από -25℃ έως 150℃ σύμφωνα με την αναφερόμενη διαμόρφωση. Η πραγματική επιτρεπόμενη πίεση εργασίας θα πρέπει να ελέγχεται σε σχέση με τις ισχύουσες συνθήκες πίεσης-θερμοκρασίας πριν από την επιλογή.

6. Εργοστασιακή Κατασκευή και Ποιοτικός Έλεγχος

Η Shangtai διαχειρίζεται την παραγωγή, τη μηχανική κατεργασία, τη συναρμολόγηση, την επιθεώρηση και τη δοκιμή πίεσης βαλβίδων στο εργοστάσιό της. Η τεκμηρίωση υλικού και τα ισχύοντα πιστοποιητικά CE και ISO 9001 μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις προϊόντος και παραγγελίας.

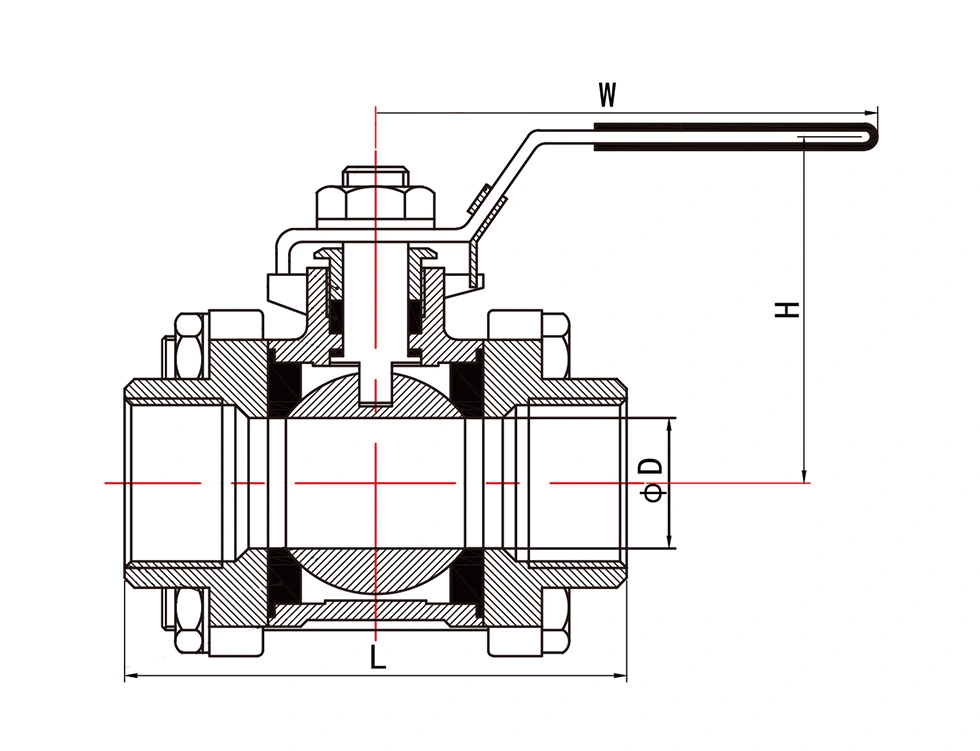

Κύριες Διαστάσεις

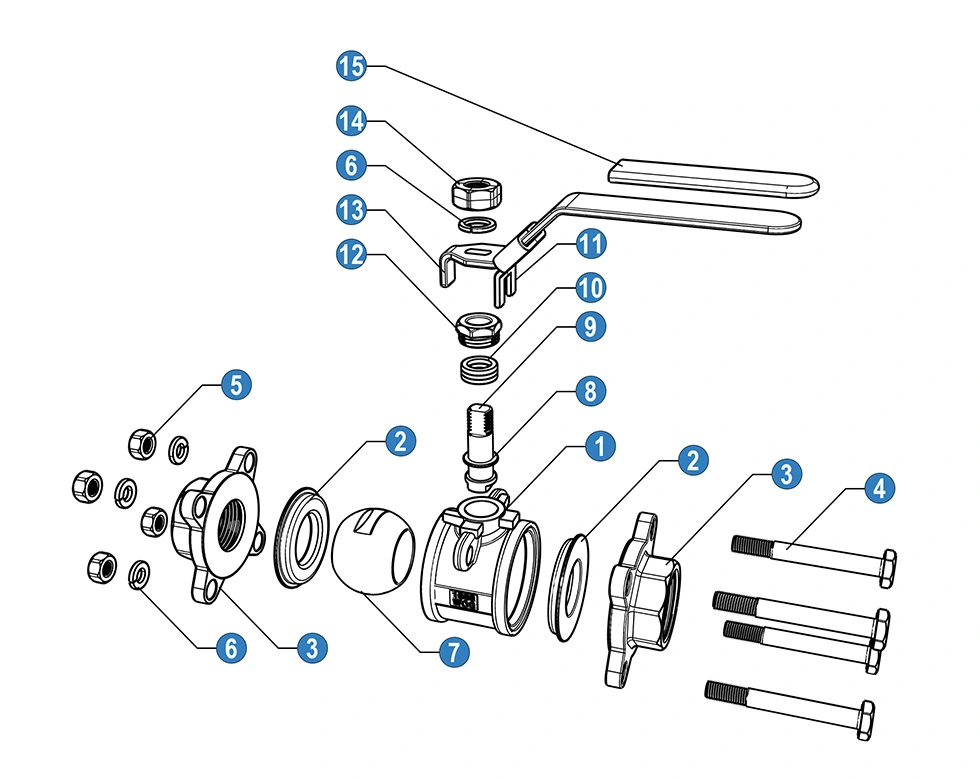

Υλικά και εξαρτήματα

* N: Τα άκρα νήματος σύμφωνα με το ANSI B 2.1 NPT

* B: Τα άκρα του νήματος σύμφωνα με το BS21 BSP

Γενικές Διαστάσεις

Τιμές Kv

Kv (m3/h) = Ρυθμός ροής νερού σε κυβικά μέτρα ανά ώρα που θα δημιουργήσει πτώση πίεσης 1 bar κατά μήκος της βαλβίδας.

Εφαρμογές

Η σφαιρική βαλβίδα βαρέως τύπου 3PC με συσκευή κλειδώματος είναι κατάλληλη για εφαρμογές βιομηχανικών σωληνώσεων και εξοπλισμού όπου απαιτείται χειροκίνητη απενεργοποίηση και ελεγχόμενη λειτουργία βαλβίδας, συμπεριλαμβανομένων:

Πετρέλαιο & Αέριο

Χημική Επεξεργασία

Πετροχημικά εργοστάσια

Επεξεργασία Νερού

Συστήματα τροφοδοσίας και κοινής ωφέλειας

HVAC & Βιομηχανικοί Αγωγοί

Συστήματα Πεπιεσμένου Αέρα

Ναυτιλιακή & Ναυπηγική

FAQ

1. Τι είναι μια σφαιρική βαλβίδα βαρέως τύπου 3PC με συσκευή κλειδώματος;

Είναι μια σφαιρική βαλβίδα τριών τεμαχίων σχεδιασμένη για βιομηχανικό σέρβις on/off και εξοπλισμένη με διάταξη ασφάλισης στη λαβή. Η κατασκευή τριών τεμαχίων επιτρέπει την πρόσβαση στα εσωτερικά εξαρτήματα της βαλβίδας για επιθεώρηση και συντήρηση.

2. Ποιος είναι ο σκοπός της συσκευής κλειδώματος;

Η συσκευή ασφάλισης βοηθά στη σταθεροποίηση της λαβής στην επιλεγμένη ανοιχτή ή κλειστή θέση και μειώνει την πιθανότητα ακούσιας λειτουργίας της βαλβίδας κατά τη διάρκεια της κανονικής συντήρησης ή συντήρησης.

3. Τι πίεση και τι θερμοκρασία μπορεί να χειριστεί αυτή η βαλβίδα;

Η αναφερόμενη διαμόρφωση έχει κατηγορία πίεσης CL150, μέγιστη πίεση 540 PSI και εύρος θερμοκρασίας από -25℃ έως 150℃. Η πραγματική επιτρεπόμενη πίεση πρέπει να επιβεβαιώνεται σύμφωνα με το μέγεθος της βαλβίδας, τη θερμοκρασία, το μέσο και την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας.

4. Ποια υλικά είναι διαθέσιμα;

Η αναγραφόμενη διαμόρφωση χρησιμοποιεί εξαρτήματα SS316 και SS304, με PTFE που χρησιμοποιείται για το σφαιρικό κάθισμα, τον δακτύλιο τριβής και τη συσκευασία στελέχους. Άλλες επιλογές υλικών ενδέχεται να είναι διαθέσιμες ανάλογα με το μέσο λειτουργίας και τις απαιτήσεις της εφαρμογής.

5. Ποια πρότυπα σύνδεσης είναι διαθέσιμα;

Η βαλβίδα διατίθεται με άκρα με σπείρωμα NPT και BSP. Τα άκρα νημάτων NPT ακολουθούν το ANSI B 2.1 NPT, ενώ τα άκρα σπειρώματος BSP ακολουθούν το BS21 BSP σύμφωνα με τις παρεχόμενες προδιαγραφές.

6. Ποια είναι η τιμή Kv μιας σφαιρικής βαλβίδας;

Το Kv δείχνει τον ρυθμό ροής του νερού σε κυβικά μέτρα ανά ώρα που προκαλεί πτώση πίεσης 1 bar κατά μήκος της βαλβίδας. Οι αναγραφόμενες τιμές Kv μπορούν να χρησιμοποιηθούν ως αναφορά κατά την αξιολόγηση της χωρητικότητας ροής για διαφορετικά μεγέθη βαλβίδων.

7. Μπορεί η βαλβίδα να προσαρμοστεί για διαφορετικές εφαρμογές;

Ναί. Το Shangtai μπορεί να συζητήσει διαφορετικές διαμορφώσεις σώματος, καθίσματος, σφράγισης, πίεσης, θερμοκρασίας, σύνδεσης και υλικού σύμφωνα με το μέσο εργασίας και τις απαιτήσεις εφαρμογής. Άλλα υλικά είναι διαθέσιμα κατόπιν αιτήματος.

8. Ποια πρότυπα χρησιμοποιούνται για τη βαλβίδα;

Οι παρεχόμενες προδιαγραφές αναφέρονται στο ASME B16.34 για τη σχεδίαση και την κατασκευή και τις ονομασίες πίεσης-θερμοκρασίας, ενώ το API 598 χρησιμοποιείται για δοκιμή και επιθεώρηση. Το ισχύον πρότυπο θα πρέπει να επιβεβαιωθεί για τη συγκεκριμένη διαμόρφωση και παραγγελία βαλβίδας.

9. Μπορούν να παρασχεθούν υλικά και ποιοτικά έγγραφα;

Ναί. Η τεκμηρίωση υλικού και τα ισχύοντα πιστοποιητικά CE και ISO 9001 μπορούν να παρέχονται σύμφωνα με τη διαμόρφωση του προϊόντος και τις απαιτήσεις παραγγελίας.

10. Είναι η Shangtai κατασκευαστής;

Ναί. Η Shangtai κατασκευάζει τη βαλβίδα και διαχειρίζεται την παραγωγή, τη μηχανική κατεργασία, τη συναρμολόγηση, την επιθεώρηση και τις σχετικές διαδικασίες προμήθειας στο εργοστάσιό της στο Wenzhou της Κίνας.
