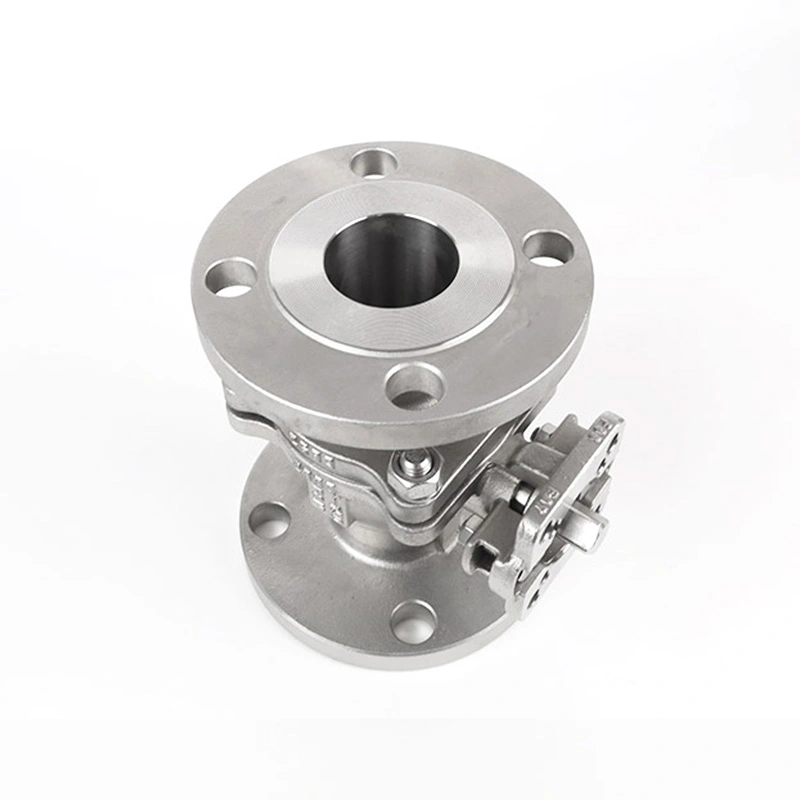

Σφαίρα με φλάντζα ANSI Class 150 με βάση ISO 5211 για ενεργοποιητή

Για την αυτοματοποιημένη απομόνωση σωληνώσεων, η διαμόρφωση της βαλβίδας πρέπει να ταιριάζει με το πρότυπο σωληνώσεων, την κατηγορία πίεσης, τις διαστάσεις σύνδεσης και τη διεπαφή ενεργοποιητή. Η σφαιρική βαλβίδα φλάντζας ANSI Class 150 με βάση ISO 5211 για ενεργοποιητή συνδυάζει μια φλαντζωτή σύνδεση κατηγορίας 150 με μια διεπαφή στερέωσης ISO 5211, επιτρέποντας τη διαμόρφωση της βαλβίδας για χειροκίνητη λειτουργία ή πνευματική και ηλεκτρική ενεργοποίηση μερικής στροφής. Ο πραγματικός συνδυασμός βαλβίδας και ενεργοποιητή θα πρέπει να επιλέγεται σύμφωνα με την απαιτούμενη ροπή στρέψης, τις συνθήκες λειτουργίας και τη διαμόρφωση του αγωγού.

Η Shangtai κατασκευάζει βιομηχανικές σφαιρικές βαλβίδες στο Wenzhou, Zhejiang, Κίνα. Η παραγωγή καλύπτει τη μηχανική κατεργασία, τη συναρμολόγηση και τη δοκιμή πίεσης, με τις απαιτήσεις υλικών και διαστάσεων να ελέγχονται σύμφωνα με τις ισχύουσες προδιαγραφές προϊόντος. Τα σχέδια, οι απαιτήσεις υλικού και οι πληροφορίες ενεργοποιητή μπορούν να αναθεωρηθούν όταν απαιτείται συγκεκριμένη διαμόρφωση βαλβίδας.

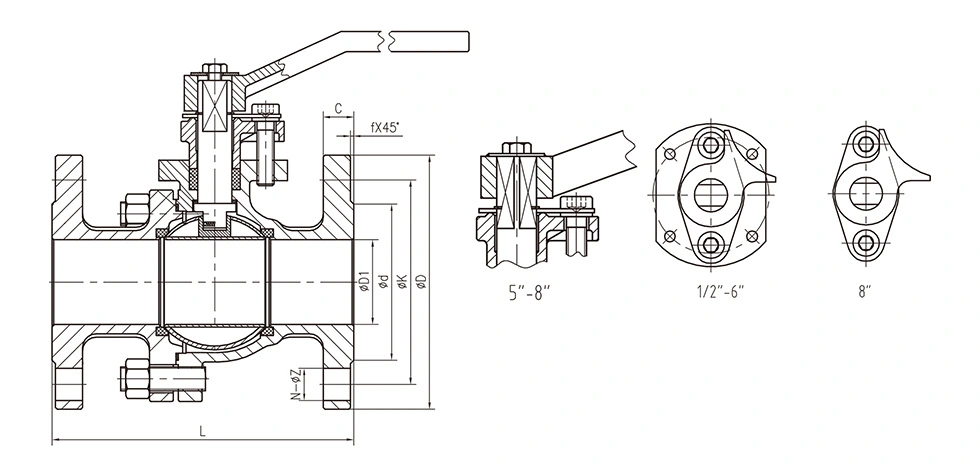

Κύριες Διαστάσεις

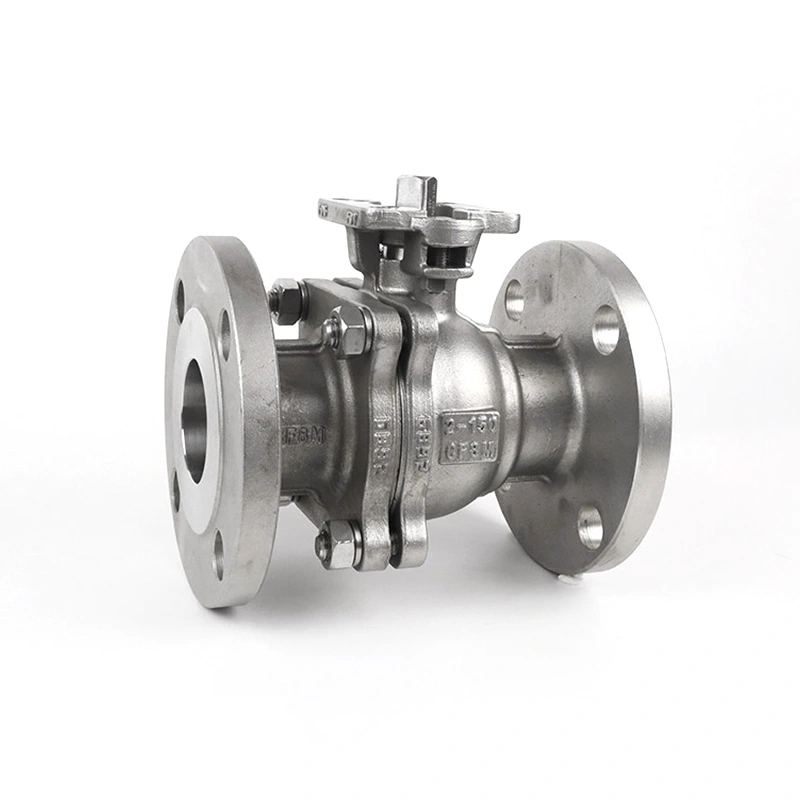

Κατασκευή βαλβίδας και διεπαφή ενεργοποιητή

Η βαλβίδα χρησιμοποιεί ένα σώμα με φλάντζα για σύνδεση με συμβατές φλάντζες σωληνώσεων RF. Το σώμα από ανοξείδωτο χάλυβα 316, η σφαίρα F316 και το στέλεχος F316 που αναφέρονται στην κύρια προδιαγραφή παρέχουν τη διαμόρφωση του κύριου υλικού, ενώ το κάθισμα RPTFE προορίζεται για εφαρμογές όπου το υλικό του καθίσματος είναι συμβατό με το μέσο λειτουργίας και τη θερμοκρασία.

Η βάση στήριξης ISO 5211 παρέχει μια τυποποιημένη διεπαφή για τη σύνδεση συμβατών ενεργοποιητών μερικής περιστροφής ή ενδιάμεσης διάταξης τοποθέτησης. Το ISO 5211 καθορίζει τις διαστάσεις της φλάντζας προσάρτησης ενεργοποιητή και του εξαρτήματος οδήγησης, επομένως η διεπαφή του ενεργοποιητή θα πρέπει να ταιριάζει με το μέγεθος στερέωσης της βαλβίδας και την απαιτούμενη ροπή λειτουργίας αντί να επιλέγεται μόνο από το μέγεθος της βαλβίδας.

Για αυτοματοποιημένο σέρβις, η ροπή της βαλβίδας, η έξοδος του ενεργοποιητή, η διεπαφή τοποθέτησης, η κατεύθυνση περιστροφής και η διαθέσιμη παροχή ρεύματος ή αέρα θα πρέπει να επιβεβαιώνονται πριν από τη συναρμολόγηση. Οι οριακές διακόπτες, οι ηλεκτρομαγνητικές βαλβίδες, οι ρυθμιστές θέσης και άλλα εξαρτήματα ελέγχου μπορούν να επιλεγούν σύμφωνα με το σύστημα αυτοματισμού.

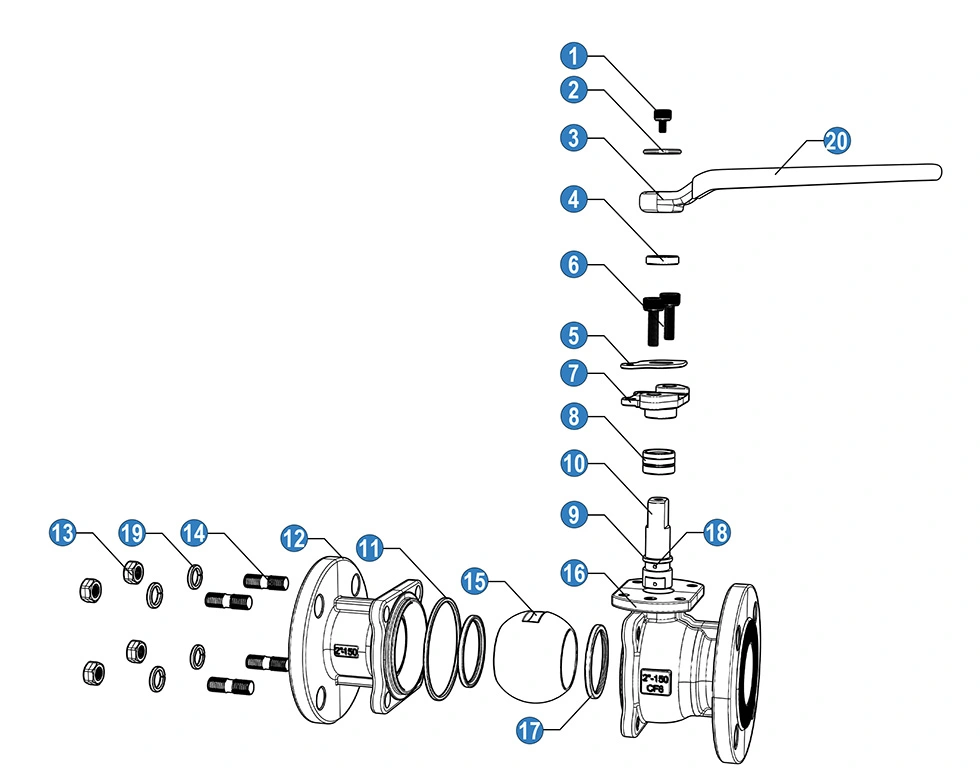

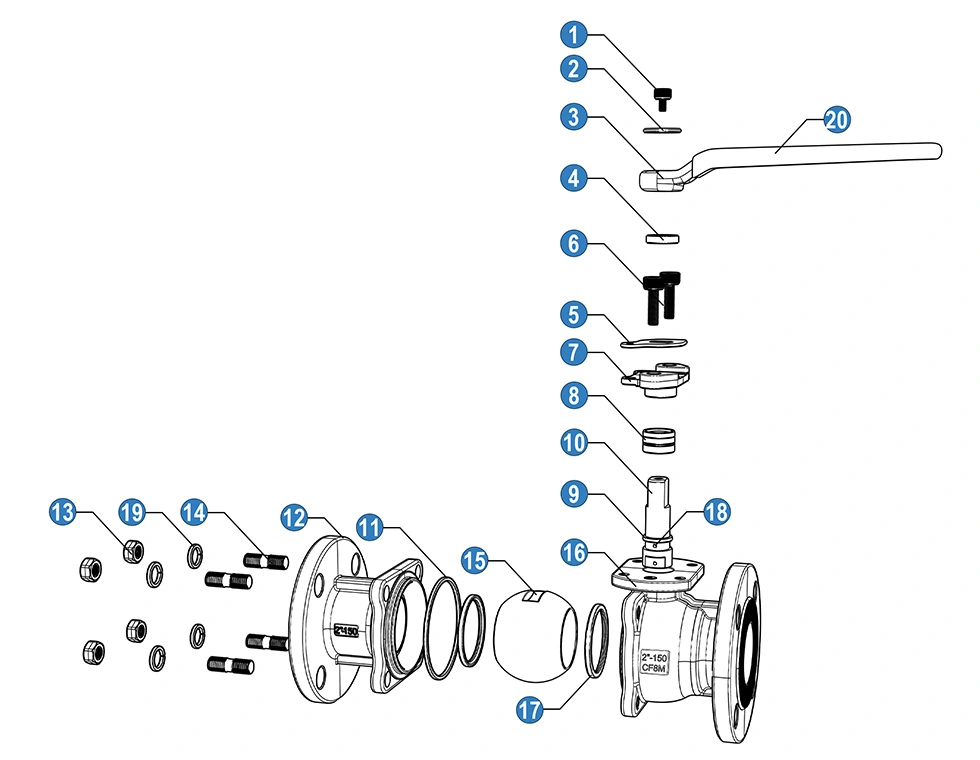

Διαμόρφωση υλικών και εξαρτημάτων

Η παραπάνω λίστα στοιχείων αντιπροσωπεύει μία διαμόρφωση υλικού. Η προδιαγραφή προϊόντος παρέχει επίσης διαμόρφωση από ανοξείδωτο χάλυβα 316, επιτρέποντας την επιλογή των διαβρεγμένων εξαρτημάτων σύμφωνα με την απαιτούμενη αντοχή στη διάβρωση και τις συνθήκες συντήρησης. Η επιλογή υλικού θα πρέπει να επιβεβαιωθεί με βάση τις πραγματικές προδιαγραφές αγοράς και τις απαιτήσεις συμβατότητας υγρών.

Γενικές Διαστάσεις:

Βασικά Χαρακτηριστικά

Σύνδεση αγωγού με φλάντζα κλάσης 150

Η διαμόρφωση άκρου με φλάντζα RF παρέχει μια βιδωτή σύνδεση μεταξύ της βαλβίδας και του αγωγού. Το μέγεθος της φλάντζας, η διάταξη των οπών του μπουλονιού, ο τύπος πρόσοψης και οι σχετικές διαστάσεις πρέπει να ταιριάζουν με τη φλάντζα σωλήνωσης πριν από την εγκατάσταση. Το ASME B16.5 καλύπτει φλάντζες σωλήνων και εξαρτήματα με φλάντζα σε NPS 1/2 έως NPS 24 και περιλαμβάνει διαστάσεις φλάντζας Κλάσης 150 και απαιτήσεις πίεσης-θερμοκρασίας.

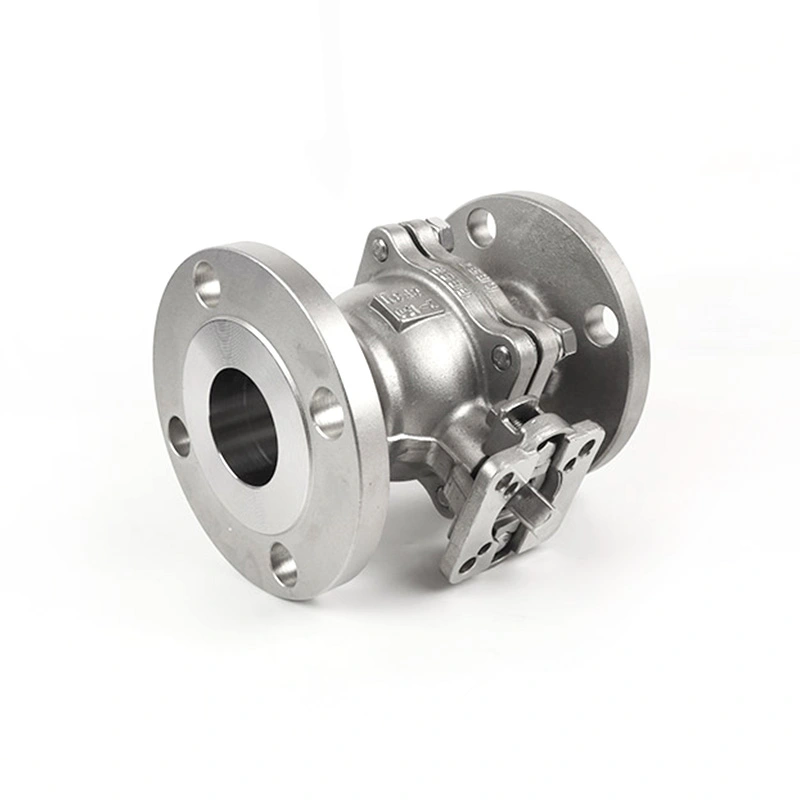

Τοποθέτηση ενεργοποιητή ISO 5211

Η διεπαφή τοποθέτησης ενεργοποιητή προορίζεται για αυτοματισμό μερικής στροφής. Το ISO 5211 ορίζει τις διαστάσεις της διεπαφής προσαρτήματος και τις διαστάσεις του εξαρτήματος οδήγησης που χρησιμοποιούνται για τη σύνδεση συμβατών ενεργοποιητών σε βιομηχανικές βαλβίδες. Επομένως, το μέγεθος τοποθέτησης και η έξοδος του ενεργοποιητή θα πρέπει να ελέγχονται μαζί με τη ροπή λειτουργίας της βαλβίδας.

Εξαρτήματα ορίων πίεσης από ανοξείδωτο χάλυβα

Η κύρια προδιαγραφή χρησιμοποιεί ASTM A351 CF8M (316) για το σώμα, ASTM A182 F316 για τη σφαίρα και το στέλεχος και RPTFE για το κάθισμα. Αυτός ο συνδυασμός υλικών μπορεί να ληφθεί υπόψη για νερό, λάδι, αέριο και άλλα συμβατά μέσα όπου τα επιλεγμένα υλικά πληρούν τις απαιτούμενες χημικές και θερμοκρασιακές συνθήκες.

Λειτουργία ενεργοποίησης/απενεργοποίησης τριμήνου

Η σφαιρική βαλβίδα χρησιμοποιεί μηχανισμό στροφής τετάρτου για να κινείται μεταξύ της ανοιχτής και της κλειστής θέσης. Προορίζεται κυρίως για υπηρεσία απομόνωσης και όχι για συνεχή στραγγαλισμό. Εάν απαιτείται ρύθμιση ροής, η καταλληλότητα της βαλβίδας, της έδρας και των συνθηκών λειτουργίας θα πρέπει να αξιολογηθεί πριν από την επιλογή.

Αντιστατική Κατασκευή

Οι λίστες υλικών περιλαμβάνουν μια αντιστατική συσκευή για τη διαμόρφωση της βαλβίδας. Όπου η εφαρμογή απαιτεί αντιστατική απόδοση, η πλήρης προδιαγραφή της βαλβίδας και οι ισχύουσες απαιτήσεις δοκιμών θα πρέπει να επιβεβαιώνονται με την τεκμηρίωση της παραγγελίας.

Τυπικές Εφαρμογές

Επεξεργασία νερού:Κατάλληλο για απομόνωση συμβατών γραμμών νερού, εξοπλισμού διεργασίας και ολισθητήρες επεξεργασίας όπου απαιτείται σύνδεση με φλάντζα.

Συστήματα πετρελαίου και φυσικού αερίου:Ισχύει για συμβατούς αγωγούς και εξοπλισμό πετρελαίου και αερίου όταν τα υλικά βαλβίδων, η τάξη πίεσης και η διαμόρφωση στεγανοποίησης πληρούν τις απαιτήσεις σέρβις.

Χημική Επεξεργασία:Μπορεί να χρησιμοποιηθεί για απομόνωση υγρού διεργασίας όταν το σώμα, η σφαίρα, το στέλεχος, το κάθισμα και τα υλικά φλάντζας είναι χημικά συμβατά με το μέσο.

Εξοπλισμός βιομηχανικής διεργασίας:Η διεπαφή στερέωσης ενεργοποιητή επιτρέπει στη βαλβίδα να ενσωματωθεί σε αυτοματοποιημένες ολισθήσεις, πολλαπλές και εξοπλισμό που απαιτεί απομακρυσμένο έλεγχο ανοίγματος/κλεισίματος.

Γενική απομόνωση αγωγού:Κατάλληλο για βιομηχανικά συστήματα σωληνώσεων που απαιτούν σφαιρική βαλβίδα με φλάντζα Κλάσης 150 και χειροκίνητη ή αυτοματοποιημένη λειτουργία απενεργοποίησης.

Επιλογή ενεργοποιητή

Η επιλογή ενεργοποιητή θα πρέπει να βασίζεται στην απαιτούμενη ροπή λειτουργίας της βαλβίδας και όχι μόνο στο ονομαστικό μέγεθος του σωλήνα. Το μέγεθος της βαλβίδας, το υλικό έδρασης, η διαφορική πίεση, το μέσο, ​​η θερμοκρασία και η συχνότητα λειτουργίας μπορούν όλα να επηρεάσουν την απαίτηση ροπής.

Για πνευματική ενεργοποίηση, επιβεβαιώστε τη διαθέσιμη πίεση αέρα, τη ροπή εξόδου του ενεργοποιητή, τη θέση βλάβης και τα εξαρτήματα ελέγχου. Για ηλεκτρική ενεργοποίηση, ελέγξτε τις απαιτούμενες απαιτήσεις ροπής, τροφοδοσίας, κύκλου λειτουργίας και ανάδρασης. Η διεπαφή στερέωσης ISO 5211 θα πρέπει επίσης να αντιστοιχεί στην επιλεγμένη διάταξη ενεργοποιητή και ζεύξης.

Θέματα επιλογής και εγκατάστασης

Πριν από την παραγγελία, επιβεβαιώστε το ονομαστικό μέγεθος, την κατηγορία πίεσης 150, τις διαστάσεις της φλάντζας, την όψη RF, την πίεση λειτουργίας, τη θερμοκρασία, το μέσο και τα απαιτούμενα υλικά σώματος και επένδυσης. Για αυτοματοποιημένες βαλβίδες, δώστε τον τύπο ενεργοποιητή, την απαιτούμενη ροπή, τη διεπαφή τοποθέτησης και τις απαιτήσεις ελέγχου.

Πριν από την εγκατάσταση, επιθεωρήστε τις όψεις της φλάντζας και τα άκρα των βαλβίδων για ζημιά ή μόλυνση. Ευθυγραμμίστε σωστά τις φλάντζες ζευγαρώματος και σφίξτε ομοιόμορφα τα μπουλόνια χρησιμοποιώντας μια κατάλληλη φλάντζα και την ισχύουσα διαδικασία εγκατάστασης. Αποφύγετε να πιέσετε τον αγωγό σε ευθυγράμμιση μέσω του σώματος της βαλβίδας.

Μετά την εγκατάσταση του ενεργοποιητή, επαληθεύστε την κατεύθυνση περιστροφής και τα όρια ανοίγματος/κλεισίματος πριν θέσετε τη βαλβίδα σε λειτουργία. Οι βαρείς ενεργοποιητές ή κιβώτια ταχυτήτων θα πρέπει να υποστηρίζονται επαρκώς όπου απαιτείται, έτσι ώστε τα υπερβολικά εξωτερικά φορτία να μην μεταφέρονται στη διεπαφή στερέωσης της βαλβίδας.

Προφυλάξεις κατά τη χρήση

Λειτουργήστε τη βαλβίδα εντός των καθορισμένων ορίων πίεσης και θερμοκρασίας. Η τιμή 285 PSI στον πίνακα προϊόντων δεν πρέπει να αντιμετωπίζεται ως καθολική επιτρεπόμενη πίεση για κάθε μέγεθος και θερμοκρασία. η ισχύουσα βαθμολογία πίεσης-θερμοκρασίας θα πρέπει να επιβεβαιωθεί για την πραγματική διαμόρφωση.

Ξεπλύνετε τον αγωγό πριν θέσετε σε λειτουργία για να μειώσετε την πιθανότητα να εισέλθουν υπολείμματα στη βαλβίδα και να καταστρέψουν την έδρα ή τις επιφάνειες στεγανοποίησης.

Μη χρησιμοποιείτε τη σφαιρική βαλβίδα για συνεχή στραγγαλισμό εκτός εάν η εφαρμογή έχει αξιολογηθεί τεχνικά για την επιλεγμένη έδρα και τις συνθήκες λειτουργίας.

Πριν από τη συντήρηση, απομονώστε και αποσυμπιέστε τη σωλήνωση και βεβαιωθείτε ότι η βαλβίδα είναι ασφαλής στη συντήρηση. Για αυτοματοποιημένες βαλβίδες, αποσυνδέστε ή απομονώστε την τροφοδοσία του ενεργοποιητή ή την πηγή ελέγχου, όπως απαιτείται από την ισχύουσα διαδικασία συντήρησης.

Ποιοτικός έλεγχος και τεκμηρίωση

Η επιθεώρηση παραγωγής μπορεί να καλύψει την επαλήθευση υλικού, την επιθεώρηση διαστάσεων, τη συναρμολόγηση του αμαξώματος και τη δοκιμή πίεσης σύμφωνα με τις ισχύουσες απαιτήσεις προϊόντος και παραγγελίας. Το API 598 χρησιμοποιείται για απαιτήσεις επιθεώρησης και δοκιμής βαλβίδων, ενώ το ASME B16.34 αντιμετωπίζει τις σχετικές απαιτήσεις σχεδιασμού βαλβίδων, πίεσης-θερμοκρασίας και διαστάσεων.

Για έργα που απαιτούν ιχνηλασιμότητα, η ποιότητα υλικού, οι προδιαγραφές της βαλβίδας, οι απαιτήσεις δοκιμής και η διαμόρφωση του ενεργοποιητή θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή. Η Shangtai μπορεί να ελέγχει τα τεχνικά σχέδια και τις πληροφορίες εφαρμογής όταν ένα έργο απαιτεί συγκεκριμένη διαμόρφωση βαλβίδας και αυτοματισμού.

FAQ

1. Σε τι χρησιμεύει μια σφαιρική βαλβίδα φλάντζας κατηγορίας ANSI 150 με βάση ISO 5211 για ενεργοποιητή;

Μια σφαιρική βαλβίδα με φλάντζα ANSI Class 150 με βάση ISO 5211 για ενεργοποιητή χρησιμοποιείται για απομόνωση on/off σε βιομηχανικά συστήματα σωληνώσεων όπου απαιτείται σύνδεση με φλάντζα Κλάσης 150 και διεπαφή ενεργοποιητή μερικής περιστροφής. Μπορεί να διαμορφωθεί για χειροκίνητη λειτουργία ή αυτοματοποιημένο έλεγχο ανάλογα με το μέγεθος της βαλβίδας, τη ροπή λειτουργίας και τις απαιτήσεις του συστήματος.

2. Ποια είναι η διαφορά μεταξύ της βαθμολογίας Class 150 και της μέγιστης πίεσης που αναφέρεται στον πίνακα;

Η κλάση 150 είναι μια ονομασία κατηγορίας πίεσης, ενώ το αναγραφόμενο 285PSI είναι μια τιμή μέγιστης πίεσης για συγκεκριμένο προϊόν. Η επιτρεπόμενη πίεση λειτουργίας θα πρέπει να επιβεβαιώνεται σύμφωνα με το μέγεθος της βαλβίδας, το υλικό, τη θερμοκρασία και την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας αντί να υποτεθεί ότι ισχύει μία τιμή πίεσης για κάθε συνθήκη λειτουργίας.

3. Ποιος ενεργοποιητής μπορεί να εγκατασταθεί στη βαλβίδα;

Οι πνευματικοί και ηλεκτρικοί ενεργοποιητές μερικής στροφής μπορούν να ληφθούν υπόψη όταν η διεπαφή στερέωσης και η ροπή εξόδου ταιριάζουν με τη βαλβίδα. Η υδραυλική ενεργοποίηση μπορεί επίσης να εξεταστεί για μια κατάλληλη διαμόρφωση. Η επιλογή ενεργοποιητή θα πρέπει να περιλαμβάνει απαιτήσεις ροπής, περιστροφής, παροχής ισχύος ή αέρα και ελέγχου.

4. Γιατί χρησιμοποιείται το RPTFE για την έδρα της βαλβίδας;

Το RPTFE καθορίζεται ως το υλικό καθίσματος στη διαμόρφωση του παρεχόμενου προϊόντος. Η καταλληλότητά του εξαρτάται από το μέσο λειτουργίας, την πίεση και τη θερμοκρασία. Εάν η εφαρμογή περιλαμβάνει επιθετικές χημικές ουσίες ή θερμοκρασίες εκτός του αναφερόμενου εύρους, το κάθισμα και τα υλικά στεγανοποίησης θα πρέπει να επανεξεταστούν πριν από την επιλογή.

5. Τι πρέπει να επιβεβαιωθεί πριν παραγγείλετε μια σφαιρική βαλβίδα με φλάντζα;

Επιβεβαιώστε το μέγεθος βαλβίδας, την κατηγορία 150, το πρότυπο και την πρόσοψη της φλάντζας, τη μέση, την πίεση, τη θερμοκρασία, τον συνδυασμό υλικών και τη μέθοδο λειτουργίας. Για μια αυτοματοποιημένη βαλβίδα, θα πρέπει επίσης να παρέχονται ο τύπος ενεργοποιητή, η ροπή, το μέγεθος τοποθέτησης κατά ISO 5211 και οι απαιτήσεις ελέγχου.

6. Μπορεί να αλλάξει το υλικό της βαλβίδας από ανοξείδωτο χάλυβα 316;

Άλλες διαμορφώσεις υλικού μπορούν να ληφθούν υπόψη σύμφωνα με την εφαρμογή. Η επιλογή υλικού θα πρέπει να λαμβάνει υπόψη τις συνθήκες διάβρωσης, την πίεση, τη θερμοκρασία και τη συμβατότητα με το μέσο εργασίας. Τα τελικά υλικά του σώματος, της μπάλας, του στελέχους και του καθίσματος θα πρέπει να επιβεβαιώνονται στις προδιαγραφές του προϊόντος πριν από την παραγωγή.
