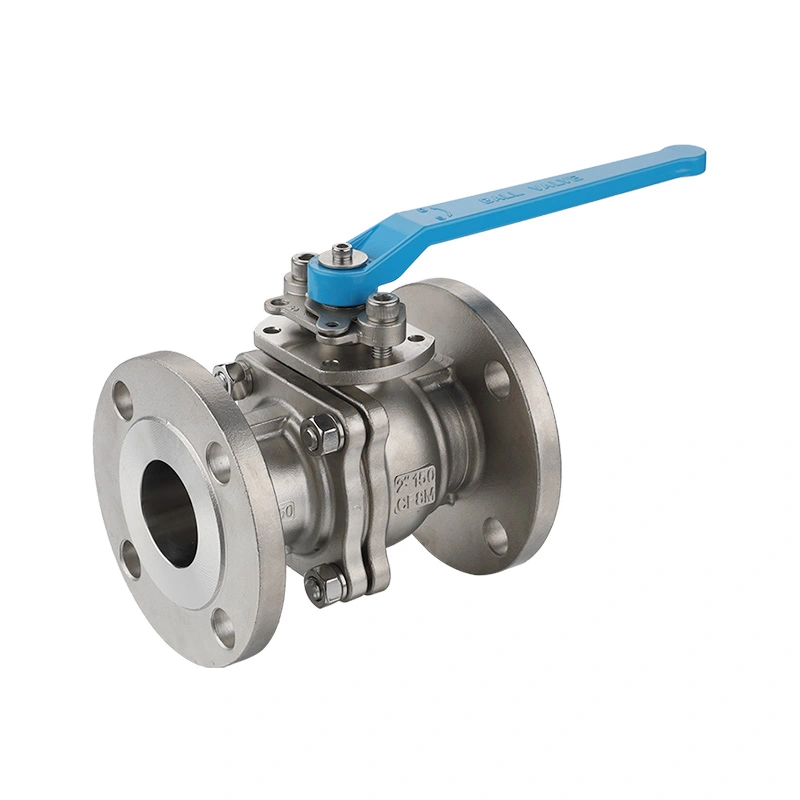

Σφαίρα με φλάντζα από ανοξείδωτο χάλυβα ANSI 150LB

Μια σφαιρική βαλβίδα με φλάντζα από ανοξείδωτο χάλυβα ANSI 150LB είναι μια σφαιρική βαλβίδα από ανοξείδωτο χάλυβα με ακραίες συνδέσεις με φλάντζα, σχεδιασμένη για συστήματα σωληνώσεων που χρησιμοποιούν την κατηγορία πίεσης ASME Class 150. Χρησιμοποιεί μια περιστρεφόμενη σφαίρα τετάρτου περιστροφής για να ξεκινήσει ή να σταματήσει τη ροή συμβατών υγρών και χρησιμοποιείται συνήθως για μόνωση on/off σε βιομηχανικά συστήματα σωληνώσεων.

Το ANSI 150LB αναφέρεται στην κατηγορία πίεσης ASME Class 150. Η πραγματική επιτρεπόμενη πίεση λειτουργίας εξαρτάται από το μέγεθος της βαλβίδας, το υλικό, τη θερμοκρασία λειτουργίας και την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας. Η κατασκευή από ανοξείδωτο χάλυβα παρέχει ένα σώμα βαλβίδας ανθεκτικό στη διάβρωση και μπορεί να προσδιοριστεί με υλικά όπως ο ανοξείδωτος χάλυβας 304 ή 316 σύμφωνα με την εφαρμογή.

Η σύνδεση με φλάντζα επιτρέπει τη βίδα της βαλβίδας απευθείας σε ταιριαστές φλάντζες σωληνώσεων, παρέχοντας μια πρακτική μέθοδο σύνδεσης για βιομηχανικά συστήματα σωληνώσεων και διευκολύνοντας τη μελλοντική επιθεώρηση ή συντήρηση. Ο μηχανισμός σφαιρικής βαλβίδας παρέχει γρήγορη λειτουργία τετάρτου περιστροφής για το άνοιγμα και το κλείσιμο του αγωγού.

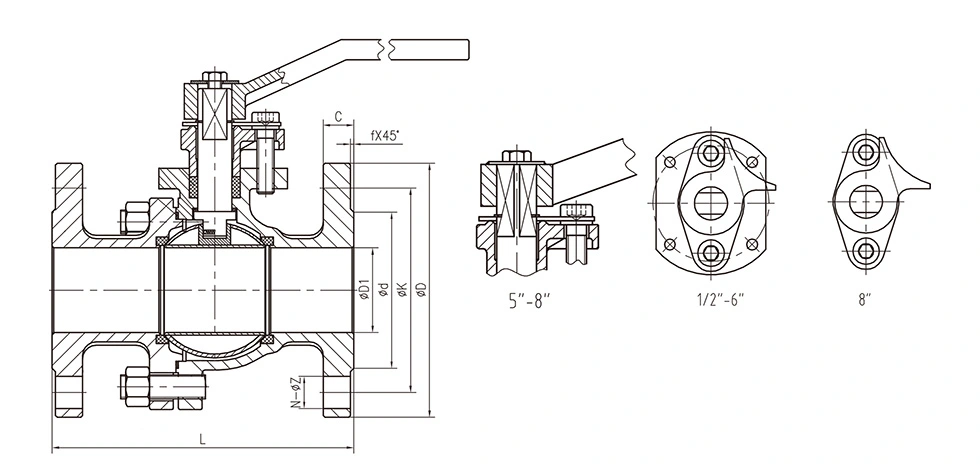

Κύριες Διαστάσεις

Γενικές Διαστάσεις:

Εφαρμογές Βιομηχανίας

Η σφαιρική βαλβίδα με φλάντζα από ανοξείδωτο χάλυβα ANSI 150LB υιοθετεί ένα μοναδικό σύστημα στεγανοποίησης στελέχους τριών σταδίων, βελτιστοποιημένο για λειτουργία υψηλού κύκλου, διακυμάνσεις πίεσης και συνθήκες εργασίας σε αέριο μέσο. Παρέχει σταθερότητα μηδενικής διαρροής και εξαιρετική απόδοση κατά της κόπωσης για διάφορα βιομηχανικά συστήματα υγρών:

Πετρελαίου & Χημικής Βιομηχανίας

Κατάλληλο για αγωγούς διεργασίας, γραμμές διακλάδωσης και μεταφορά αερίου ελαφρού καυσίμου. Η στεγανοποίηση στελέχους πολλαπλών σταδίων αξιόπιστα αποτρέπει τη διαρροή εύφλεκτων και εκρηκτικών μέσων υπό κυμαινόμενη πίεση.

Εξειδικευμένα Συστήματα Αερίου

Ιδανικό για βρόχους υψηλής πίεσης αζώτου, οξυγόνου, υδρογόνου και πεπιεσμένου αέρα, που χρησιμοποιείται ευρέως σε αέριο κοπής με λέιζερ τροφοδοσία, βενζινάδικο και συχνοί αγωγοί φυσικού αερίου start-stop.

Ηλεκτρικής & Θερμικής Μηχανικής

Ισχύει για αγωγούς κοινής ωφελείας εγκαταστάσεων και βοηθητικές γραμμές υγρών. Αντιστέκεται στη γήρανση της φώκιας που προκαλείται από την εναλλαγή θερμοκρασία και πίεση, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία.

Φαρμακευτική & Καλή Χημική Βιομηχανία

Παρέχει στενή μόνωση για διαβρωτικά και καθαρά υγρά διεργασίας. Ο αμφίδρομος σχεδιασμός σφράγισης αποφεύγει το μέσο διαρροή και εξωτερική μόλυνση, τηρώντας υψηλά πρότυπα ασφάλειας και υγιεινής.

Γενικά Βιομηχανικά & Υδραυλικά Συστήματα

Ιδανικό για πάγκους δοκιμής πίεσης και αυτοματοποιημένο εξοπλισμό υγρών. Εξαιρετική απόδοση κατά της κούρασης προσαρμόζεται σε συχνή εναλλαγή και σενάρια λειτουργίας παλμικής πίεσης.

Γιατί να επιλέξετε τη Shangtai;

Αποκλειστικό σύστημα σφράγισης στελέχους 3 σταδίων

Εξοπλισμένο με πυραμιδική αυτο-σφίξιμο πρωτεύον σφράγισμα, δευτερεύον στεγανοποιητικό δακτύλιο Viton και δακτύλιο V με ελατήριο Belleville τριτογενής σφραγίδα. Η αυτοενισχυόμενη στεγανωτική του απόδοση αντισταθμίζει τη φθορά και τη θερμική παραμόρφωση, εξαλείφοντας το στέλεχος διαρροή κατά τη μακροχρόνια λειτουργία υψηλού κύκλου.

Δομή Προστασίας Διπλής Κατεύθυνσης

Το αναβαθμισμένο σύστημα στεγανοποίησης αποτρέπει τη διαρροή εσωτερικού μέσου και εμποδίζει την εξωτερική σκόνη, την υγρασία και τις ακαθαρσίες εισόδου στη βαλβίδα, επεκτείνοντας αποτελεσματικά τη διάρκεια ζωής και μειώνοντας το κόστος συντήρησης.

Τυποποιημένη Αμερικάνικη Πρότυπη Παραγωγή

Κατασκευάστηκε και δοκιμάστηκε κατά API 608 / ISO 17292, ASME B16.34 και API 598. Συμβατό με ASME B16.5 (φλάντζα) και ASME Πρότυπα B16.10 (πρόσωπο με πρόσωπο), διασφαλίζοντας πλήρη συμβατότητα με παγκόσμια βιομηχανικά έργα.

Κατά της Κόπωσης & Ασφαλής Δομή

Το ενισχυμένο σώμα βαλβίδας αντέχει σε παλμική πίεση και σοβαρούς κραδασμούς πίεσης χωρίς παραμόρφωση. Ενσωματωμένο anti-blowout Η δομή του στελέχους εξαλείφει τους κινδύνους ασφάλειας υπερπίεσης.

Στατική-αγώγιμη αντιστατική σχεδίαση

Έρχεται με επαγγελματική αντιστατική δομή που άγει συνεχώς τον στατικό ηλεκτρισμό που παράγεται από την τριβή μεταξύ των μεσαίων και εσωτερικών μερών. Αποφεύγει τη στατική συσσώρευση και τους κινδύνους σπινθήρων, διασφαλίζοντας την ασφαλή λειτουργία του σωληνώσεις εύφλεκτων, εκρηκτικών και αέριων μέσων, που συμμορφώνονται με τις προδιαγραφές βιομηχανικής ασφάλειας.

Χαμηλή συντήρηση και οικονομικά αποδοτική

Βελτιστοποιημένο για σενάρια συχνής εναλλαγής με ανώτερη απόδοση κατά της κόπωσης. Μειώνει το χρόνο διακοπής λειτουργίας του εξοπλισμού και συχνότητα αντικατάστασης, μειώνοντας το μακροπρόθεσμο κόστος λειτουργίας σε σύγκριση με τις συνηθισμένες βαλβίδες μονής σφράγισης.

Αποκλειστική Υποστήριξη Υπηρεσιών

Υποστήριξη σχεδιασμού λογότυπου και συσκευασίας προσαρμοσμένου με λέιζερ

Παροχή υπηρεσιών OEM/ODM

Πλήρως επιθεωρημένος πριν φύγει από το εργοστάσιο, με συνημμένη έκθεση ποιοτικού ελέγχου

Προαιρετικές πρόσθετες υπηρεσίες, όπως προστασία από σύγκρουση και ενισχυμένες συσκευασίες θαλάσσιων μεταφορών

FAQ

1. Τι σημαίνει το ANSI 150LB για μια σφαιρική βαλβίδα με φλάντζα από ανοξείδωτο χάλυβα;

Το ANSI 150LB αναφέρεται στην κατηγορία πίεσης ASME Class 150 που χρησιμοποιείται για τη βαλβίδα και τη σύνδεσή της με φλάντζα. Η πραγματική επιτρεπόμενη πίεση λειτουργίας εξαρτάται από το μέγεθος της βαλβίδας, το υλικό, τη θερμοκρασία λειτουργίας και την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας.

2. Ποια πρότυπα φλάντζας είναι διαθέσιμα για αυτήν τη σφαιρική βαλβίδα;

Τα πρότυπα φλάντζας μπορούν να επιλεγούν σύμφωνα με το σύστημα αγωγών και τις απαιτήσεις του έργου. Οι κοινές διαμορφώσεις μπορεί να περιλαμβάνουν φλάντζες ASME B16.5, ενώ άλλα πρότυπα φλάντζας μπορούν να ληφθούν υπόψη για συγκεκριμένες εφαρμογές.

3. Ποια υλικά από ανοξείδωτο χάλυβα μπορούν να χρησιμοποιηθούν για τη βαλβίδα;

Τα κοινά υλικά αμαξώματος περιλαμβάνουν τον ανοξείδωτο χάλυβα 304 και 316, με τη συγκεκριμένη κατηγορία να επιλέγεται σύμφωνα με το μέσο εργασίας, τη θερμοκρασία, την πίεση και τις συνθήκες διάβρωσης. Άλλοι συνδυασμοί υλικών μπορεί να είναι διαθέσιμοι κατόπιν αιτήματος.

4. Τι μέσα μπορεί να χειριστεί μια σφαιρική βαλβίδα με φλάντζα από ανοξείδωτο χάλυβα ANSI 150LB;

Η βαλβίδα μπορεί να χρησιμοποιηθεί για νερό, λάδι, αέριο και άλλα συμβατά βιομηχανικά υγρά. Το σώμα της βαλβίδας, η σφαίρα, η έδρα και τα υλικά στεγανοποίησης πρέπει να επιλέγονται σύμφωνα με τη χημική συμβατότητα, την πίεση και τη θερμοκρασία του πραγματικού μέσου.

5. Είναι αυτή η σφαιρική βαλβίδα με φλάντζα κατάλληλη για σέρβις σε υψηλές θερμοκρασίες;

Το εφαρμοστέο εύρος θερμοκρασίας εξαρτάται από τα υλικά της βαλβίδας, το υλικό έδρασης και την ονομαστική τιμή πίεσης-θερμοκρασίας. Η πραγματική θερμοκρασία λειτουργίας πρέπει να επιβεβαιώνεται κατά την επιλογή της βαλβίδας για να διασφαλιστεί ότι η διαμόρφωση είναι κατάλληλη για τις προβλεπόμενες συνθήκες συντήρησης.

6. Μπορεί η βαλβίδα να τροφοδοτηθεί με πνευματικό ή ηλεκτρικό ενεργοποιητή;

Ναί. Η σφαιρική βαλβίδα με φλάντζα μπορεί να διαμορφωθεί για χειροκίνητη, πνευματική ή ηλεκτρική λειτουργία σύμφωνα με το μέγεθος της βαλβίδας, την απαιτούμενη ροπή λειτουργίας και το σύστημα ελέγχου. Ο ενεργοποιητής θα πρέπει να ταιριάζει σωστά με τη βαλβίδα και τις πραγματικές συνθήκες λειτουργίας.

7. Ποιες πληροφορίες χρειάζονται για την επιλογή της σωστής σφαιρικής βαλβίδας με φλάντζα;

Οι βασικές πληροφορίες επιλογής περιλαμβάνουν ονομαστικό μέγεθος βαλβίδας, κατηγορία πίεσης, πρότυπο φλάντζας, μέσο εργασίας, πίεση λειτουργίας, θερμοκρασία, απαιτούμενο υλικό και μέθοδο λειτουργίας. Τα σχέδια αγωγών ή οι λεπτομέρειες εφαρμογής μπορούν επίσης να βοηθήσουν στον προσδιορισμό της κατάλληλης διαμόρφωσης.

8. Μπορεί να προσαρμοστεί η σφαιρική βαλβίδα με φλάντζα από ανοξείδωτο χάλυβα;

Ναί. Οι κατηγορίες υλικών, οι προδιαγραφές της φλάντζας, τα υλικά έδρασης και στεγανοποίησης, η λειτουργία βαλβίδων και άλλες λεπτομέρειες διαμόρφωσης μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις του έργου. Τα σχέδια ή οι τεχνικές προδιαγραφές μπορούν να αναθεωρηθούν πριν από την παραγωγή.
