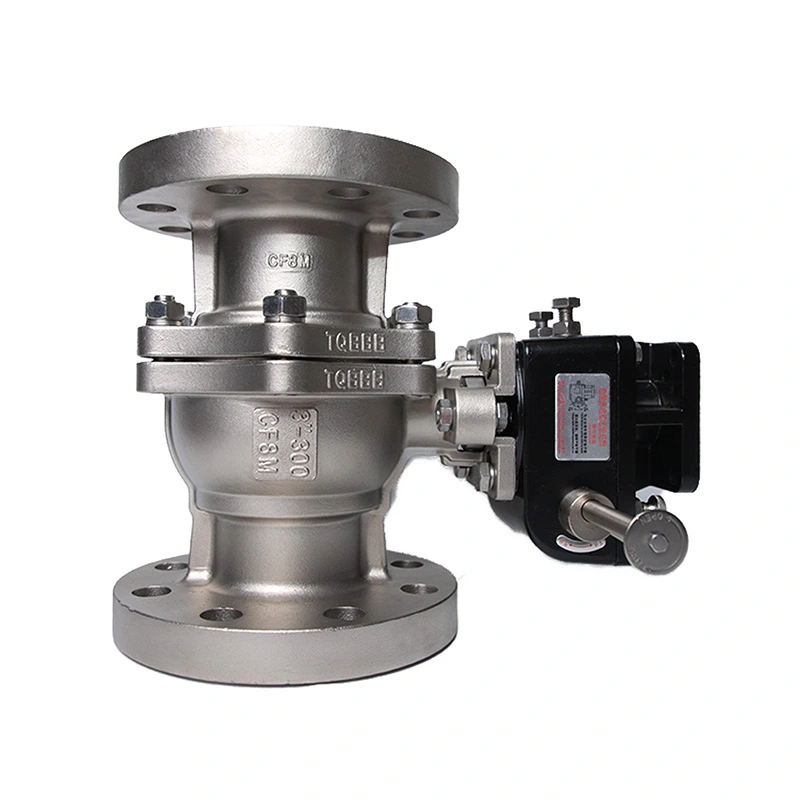

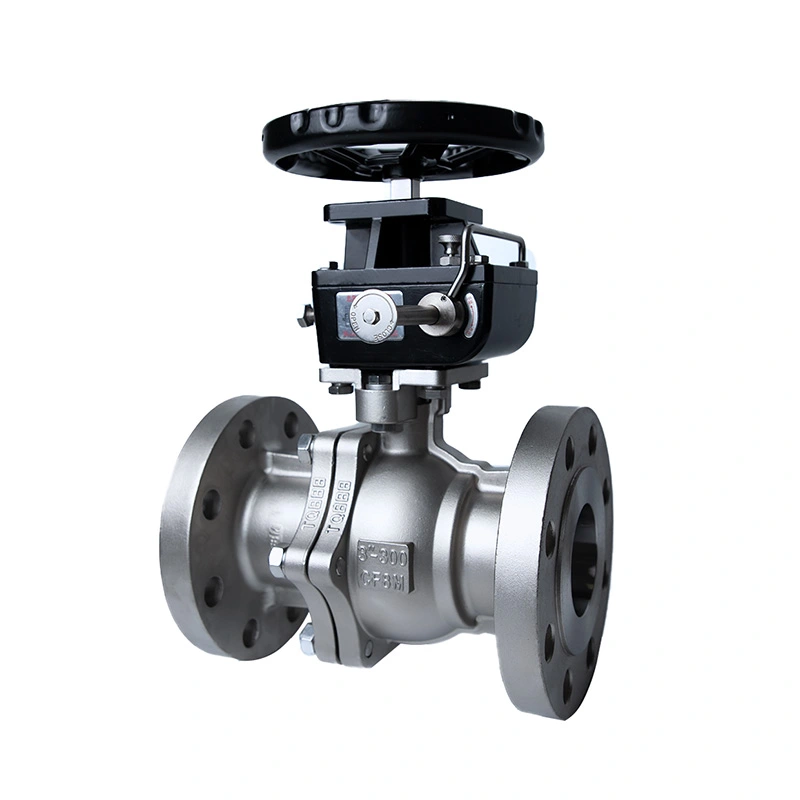

Σφαίρα με φλάντζα ANSI 300LB με βάση ISO 5211 για ενεργοποιητή

Η σφαιρική βαλβίδα με φλάντζα ANSI 300LB με βάση ISO 5211 για ενεργοποιητή έχει διαμορφωθεί για απομόνωση βιομηχανικού αγωγού όπου απαιτείται βαλβίδα με φλάντζα Class 300 και λειτουργία έτοιμη για ενεργοποιητή. Το όριο πίεσης από ανοξείδωτο χάλυβα και τα εσωτερικά του εξαρτήματα καθορίζονται για το αναφερόμενο εύρος πίεσης και θερμοκρασίας, ενώ η διαμόρφωση της βαλβίδας μπορεί να συνδυαστεί με χειροκίνητη, πνευματική ή ηλεκτρική λειτουργία σύμφωνα με την εφαρμογή.

Η Shangtai κατασκευάζει βιομηχανικές σφαιρικές βαλβίδες στο Wenzhou, Zhejiang, Κίνα, με μηχανική κατεργασία, συναρμολόγηση, δοκιμή πίεσης, επιθεώρηση και τελική προετοιμασία που πραγματοποιείται σύμφωνα με τις ισχύουσες απαιτήσεις προϊόντος. Για παραγγελίες έργου, οι διαστάσεις των βαλβίδων, οι διαμορφώσεις υλικού, οι απαιτήσεις ενεργοποιητή, τα σχέδια και η τεχνική τεκμηρίωση μπορούν να επιβεβαιωθούν πριν από την παραγωγή.

Κύριες Διαστάσεις

Κατασκευή βαλβίδων και επιλογή υλικού

Η βαλβίδα χρησιμοποιεί σώμα από ανοξείδωτο χάλυβα με κατασκευή ASTM A351 CF8M (316), ενώ η σφαίρα και το στέλεχος καθορίζονται ως ASTM A182 F316. Αυτά τα υλικά παρέχουν μια σταθερή διαμόρφωση από ανοξείδωτο χάλυβα για το όριο πίεσης και τα κύρια διαβρεγμένα εξαρτήματα. Το κάθισμα RPTFE, που αποτελείται από PTFE με πλήρωση 15%, επιλέγεται για το δηλωμένο εύρος λειτουργίας και θα πρέπει να επιβεβαιωθεί ως προς το πραγματικό μέσο και τη θερμοκρασία της διαδικασίας πριν από την παραγγελία.

Σώμα από ανοξείδωτο ατσάλι

Το σώμα ASTM A351 CF8M (316) αποτελεί την κύρια δομή της βαλβίδας που περιέχει πίεση. Η κατασκευή από ανοξείδωτο χάλυβα μπορεί να εξεταστεί για βιομηχανικά μέσα όπου η συμβατότητα των υλικών και η αντοχή στη διάβρωση είναι σημαντικοί παράγοντες επιλογής.

316 Μπάλα και στέλεχος

Η μπάλα και το στέλεχος χρησιμοποιούν υλικό ASTM A182 F316 σύμφωνα με την αναφερόμενη διαμόρφωση. Η σφαίρα παρέχει το στοιχείο ελέγχου ροής τετάρτου στροφής, ενώ το στέλεχος μεταφέρει τη ροπή λειτουργίας από τη λαβή ή τον ενεργοποιητή στη σφαίρα.

Κάθισμα RPTFE

Το κάθισμα RPTFE παρέχει τη διεπαφή στεγανοποίησης γύρω από την μπάλα. Η επιλογή του καθίσματος θα πρέπει να ελέγχεται σε σχέση με το μέσο, ​​τη θερμοκρασία λειτουργίας, την πίεση και τις απαιτούμενες συνθήκες σέρβις, επειδή η συμβατότητα της έδρας βαλβίδας μπορεί να διαφέρει μεταξύ διαφορετικών ρευστών διεργασίας.

Διαμόρφωση σφαιρικής βαλβίδας με φλάντζα κατηγορίας 300

Η διαμόρφωση Κλάσης 300 προορίζεται για συστήματα σωληνώσεων που απαιτούν υψηλότερη κατηγορία πίεσης από την Κλάση 150. Η αναφερόμενη μέγιστη πίεση είναι 740 PSI, αλλά η επιτρεπόμενη πίεση λειτουργίας δεν πρέπει να προσδιορίζεται μόνο από την ονομαστική κατηγορία. Η πραγματική ικανότητα πίεσης εξαρτάται από το μέγεθος της βαλβίδας, το υλικό, τη θερμοκρασία και την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας.

Τα άκρα με φλάντζα RF παρέχουν μια βιδωτή σύνδεση με τις ταιριασμένες φλάντζες σωληνώσεων. Κατά την επιλογή, το ονομαστικό μέγεθος σωλήνα, οι διαστάσεις της φλάντζας, η κατηγορία πίεσης, ο τύπος πρόσοψης, η διάταξη φλάντζας, οι προδιαγραφές μπουλονιών και ο διαθέσιμος χώρος εγκατάστασης θα πρέπει να ελέγχονται σε σχέση με το σύστημα σωληνώσεων.

Τοποθέτηση ενεργοποιητή ISO 5211

Η σφαιρική βαλβίδα με φλάντζα ANSI 300LB με βάση ISO 5211 για ενεργοποιητή μπορεί να διαμορφωθεί για αυτοματοποιημένη λειτουργία μέσω της διεπαφής τοποθέτησης ISO 5211. Ο ενεργοποιητής θα πρέπει να επιλέγεται σύμφωνα με τη ροπή λειτουργίας της βαλβίδας και τις πραγματικές συνθήκες συντήρησης και όχι μόνο με το μέγεθος της βαλβίδας.

Οι πνευματικοί και ηλεκτρικοί ενεργοποιητές μπορούν να ληφθούν υπόψη για αυτοματοποιημένο έλεγχο ενεργοποίησης/απενεργοποίησης. Ανάλογα με το σύστημα ελέγχου, ενδέχεται να απαιτούνται πρόσθετα εξαρτήματα όπως ηλεκτρομαγνητικές βαλβίδες, διακόπτες ορίου, συσκευές ανάδρασης θέσης ή ρυθμιστές θέσης. Η διαθέσιμη διεπαφή τοποθέτησης, η ροπή ενεργοποιητή, η γωνία περιστροφής, η παροχή ρεύματος ή αέρα και το σήμα ελέγχου θα πρέπει να επιβεβαιωθούν πριν από τη συναρμολόγηση.

Χειροκίνητη λειτουργία

Η χειροκίνητη λειτουργία μπορεί να χρησιμοποιηθεί όπου η βαλβίδα λειτουργεί τοπικά και δεν απαιτείται αυτόματος έλεγχος. Η μέθοδος λειτουργίας πρέπει να επιλέγεται σύμφωνα με το μέγεθος της βαλβίδας, τη θέση εγκατάστασης, τη συχνότητα λειτουργίας και την απαιτούμενη ροπή λειτουργίας.

Πνευματική ενεργοποίηση

Η πνευματική ενεργοποίηση είναι κατάλληλη για συστήματα όπου υπάρχει διαθέσιμος πεπιεσμένος αέρας και απαιτείται γρήγορη λειτουργία τριμήνου στροφής. Η ροπή ενεργοποιητή θα πρέπει να περιλαμβάνει ένα κατάλληλο περιθώριο για τις συνθήκες λειτουργίας της βαλβίδας και την τριβή της έδρας.

Ηλεκτρική ενεργοποίηση

Η ηλεκτρική ενεργοποίηση μπορεί να χρησιμοποιηθεί όταν η βαλβίδα πρέπει να ενσωματωθεί σε ένα ηλεκτρικό σύστημα ελέγχου. Η τάση, ο κύκλος λειτουργίας, η ροπή, τα όρια διαδρομής, οι απαιτήσεις ανάδρασης και οι περιβαλλοντικές συνθήκες θα πρέπει να επιβεβαιώνονται κατά την επιλογή ενεργοποιητή.

Διαδικασία Παραγωγής

1. Τεχνική επιβεβαίωση

Πριν από την παραγωγή, επανεξετάζονται το απαιτούμενο μέγεθος βαλβίδας, η κατηγορία 300, τα υλικά αμαξώματος και επένδυσης, το μέσο εργασίας, η θερμοκρασία, η διαμόρφωση του καθίσματος, οι διαστάσεις σύνδεσης, η μέθοδος λειτουργίας και οι απαιτήσεις του ενεργοποιητή. Τα σχέδια και οι τεχνικές προδιαγραφές μπορούν να ελεγχθούν όταν η βαλβίδα αποτελεί μέρος ενός μεγαλύτερου έργου σωληνώσεων ή αυτοματισμού.

2. Προετοιμασία και επιθεώρηση υλικού

Τα εισερχόμενα υλικά και τα εξαρτήματα που αγοράστηκαν ελέγχονται σύμφωνα με τις ισχύουσες απαιτήσεις παραγωγής και επιθεώρησης. Η αναγνώριση υλικού, οι διαστάσεις, η κατάσταση της επιφάνειας και η τεκμηρίωση του υποστηρικτικού υλικού μπορούν να αναθεωρηθούν για παραγγελίες που απαιτούν ιχνηλασιμότητα.

3. Μηχανική CNC

Η κατεργασία CNC χρησιμοποιείται για διεπαφές σώματος βαλβίδων, επιφάνειες φλάντζας, εξαρτήματα σφαιρών και στελέχους, περιοχές στεγανοποίησης, οπές μπουλονιών και άλλα χαρακτηριστικά ακριβείας. Ο έλεγχος των διαστάσεων είναι σημαντικός για τη διατήρηση της σωστής ευθυγράμμισης μεταξύ του σώματος της βαλβίδας, της σύνδεσης του αγωγού και των λειτουργικών εξαρτημάτων.

4. Προετοιμασία εξαρτημάτων

Οι σφαίρες βαλβίδων, οι επιφάνειες στεγανοποίησης, τα στελέχη, οι έδρες, τα παρεμβύσματα, οι φλάντζες, οι συνδετήρες και άλλα εξαρτήματα προετοιμάζονται πριν από τη συναρμολόγηση. Οι απαιτήσεις φινιρίσματος και καθαρισμού επιφανειών εξαρτώνται από το υλικό και την προβλεπόμενη εφαρμογή.

5. Επιθεώρηση συναρμολόγησης και κατά τη διαδικασία

Τα εσωτερικά εξαρτήματα συναρμολογούνται σύμφωνα με την καθορισμένη διαμόρφωση. Οι έλεγχοι μπορεί να περιλαμβάνουν ευθυγράμμιση στελέχους, κίνηση της μπάλας, εγκατάσταση εξαρτήματος στεγανοποίησης, διαστάσεις φλάντζας, διάταξη σώματος και διαστάσεις διεπαφής τοποθέτησης ενεργοποιητή.

6. Δοκιμή πίεσης και λειτουργίας

Οι έτοιμες βαλβίδες υποβάλλονται σε ισχύουσες δοκιμές πίεσης κελύφους και διαρροής έδρας. Η λειτουργία λειτουργίας, οι συνθήκες που σχετίζονται με τη ροπή, η εμφάνιση, η σήμανση και άλλα καθορισμένα στοιχεία επιθεώρησης ελέγχονται επίσης πριν από την απελευθέρωση.

7. Τελική επιθεώρηση και συσκευασία

Η τελική επιθεώρηση καλύπτει την ταυτότητα του προϊόντος, τα απαιτούμενα έγγραφα, την κατάσταση της βαλβίδας, τα προστατευτικά καλύμματα, τα αξεσουάρ και τη συσκευασία. Οι επιφάνειες φλάντζας και άλλες εκτεθειμένες επιφάνειες σύνδεσης θα πρέπει να προστατεύονται κατά τη μεταφορά για να μειωθεί ο κίνδυνος ζημιάς κατά το χειρισμό.

Τυπικές Εφαρμογές

Σωληνώσεις Επεξεργασίας Νερού και Κοινής Ωφέλειας

Χρησιμοποιείται για απομόνωση σε εξοπλισμό επεξεργασίας νερού, αγωγούς κοινής ωφέλειας, συστήματα άντλησης και σχετικές βιομηχανικές εφαρμογές νερού όταν τα επιλεγμένα υλικά είναι συμβατά με το μέσο συντήρησης.

Συστήματα Πετρελαίου και Αερίου

Ισχύει για μόνωση αγωγών και συνδέσεις εξοπλισμού σε συστήματα πετρελαίου και φυσικού αερίου όπου η κατηγορία πίεσης, οι προδιαγραφές υλικού, η διαμόρφωση του καθίσματος και τα ισχύοντα πρότυπα πληρούν τις απαιτήσεις του έργου.

Χημική Επεξεργασία

Μπορεί να καθοριστεί για συμβατά μέσα χημικής διεργασίας. Η επιλογή υλικού θα πρέπει να λαμβάνει υπόψη τη χημική σύνθεση, τη συγκέντρωση, τη θερμοκρασία, την πίεση και τις πιθανές επιπτώσεις στο σώμα, την μπάλα, το στέλεχος και το κάθισμα.

Συστήματα Ενέργειας και Βιομηχανικής Διεργασίας

Η σύνδεση με φλάντζα και η διαμόρφωση Class 300 καθιστούν αυτή τη βαλβίδα κατάλληλη για επιλεγμένες βιομηχανικές διεργασίες, ηλεκτρικές σωληνώσεις και σωληνώσεις συστημάτων ισχύος, όπου απαιτούνται βιδωτές συνδέσεις αγωγών και απομόνωση τετάρτου στροφής.

Θέματα επιλογής και εγκατάστασης

Η επιλογή της βαλβίδας πρέπει να ξεκινά με τις πραγματικές συνθήκες λειτουργίας και όχι μόνο με το ονομαστικό μέγεθος του σωλήνα. Οι ακόλουθες πληροφορίες θα πρέπει να επιβεβαιωθούν πριν από την παραγγελία:

Μέσον:Προσδιορίστε το υγρό και ελέγξτε τη συμβατότητά του με το σώμα, τη σφαίρα, το στέλεχος, το κάθισμα, τη συσκευασία και τα υλικά της φλάντζας.

Πίεση και θερμοκρασία:Επιβεβαιώστε την κανονική και μέγιστη πίεση λειτουργίας, το εύρος θερμοκρασίας, τις διακυμάνσεις της πίεσης και τις ισχύουσες τιμές πίεσης-θερμοκρασίας.

Σύνδεση φλάντζας:Ταιριάξτε το μέγεθος της φλάντζας βαλβίδας, την κατηγορία 300, την πρόσοψη RF, τη διάταξη οπών μπουλονιού, τον τύπο της φλάντζας και τις διαστάσεις της φλάντζας σωληνώσεων.

Διαμόρφωση ροής και θύρας:Επιβεβαιώστε εάν απαιτείται κατασκευή πλήρους θύρας ή μειωμένης θυρίδας με βάση τις απαιτήσεις ικανότητας ροής, πτώσης πίεσης και σωληνώσεων.

Ενεργοποιητής:Για αυτοματοποιημένες βαλβίδες, παρέχετε την απαιτούμενη ροπή λειτουργίας, τον τύπο ενεργοποιητή, την παροχή ρεύματος ή αέρα, το σήμα ελέγχου και τις απαιτήσεις ανάδρασης.

Εγκατάσταση:Οι φλάντζες του αγωγού πρέπει να είναι σωστά ευθυγραμμισμένες πριν βιδωθούν. Η βαλβίδα δεν πρέπει να πιέζεται στη θέση της για να αντισταθμίσει την κακή ευθυγράμμιση του σωλήνα και η βαλβίδα πρέπει να παραμένει εντός των καθορισμένων ορίων πίεσης και θερμοκρασίας κατά τη λειτουργία.

Δοκιμές και Τεκμηρίωση

Η επιθεώρηση βαλβίδας μπορεί να περιλαμβάνει δοκιμή πίεσης κελύφους, δοκιμή διαρροής καθίσματος, επιθεώρηση διαστάσεων, έλεγχοι λειτουργίας, οπτική επιθεώρηση και επαλήθευση σήμανσης σύμφωνα με τις ισχύουσες απαιτήσεις παραγγελίας. Το API 598 καθορίζεται για δοκιμή και επιθεώρηση αυτής της βαλβίδας.

Η τεχνική τεκμηρίωση μπορεί να παρασχεθεί σύμφωνα με τη διαμόρφωση του προϊόντος και τις απαιτήσεις του έργου. Τα διαθέσιμα έγγραφα μπορεί να περιλαμβάνουν φύλλα δεδομένων προϊόντος, σχέδια διαστάσεων, πληροφορίες υλικού, αρχεία επιθεώρησης και ισχύουσα τεκμηρίωση δοκιμών.

FAQ

Ε1: Σε τι χρησιμοποιείται μια σφαιρική βαλβίδα με φλάντζα ANSI 300LB με βάση ISO 5211 για ενεργοποιητή;

Η σφαιρική βαλβίδα με φλάντζα ANSI 300LB με βάση ISO 5211 για ενεργοποιητή χρησιμοποιείται για βιομηχανική απομόνωση σωληνώσεων και αυτοματοποιημένο έλεγχο ρευστού on/off. Είναι κατάλληλο για συμβατές εφαρμογές νερού, πετρελαίου, αερίου, χημικών, χρηστικών και βιομηχανικών διεργασιών εντός των καθορισμένων ορίων πίεσης, θερμοκρασίας και υλικού.

Ε2: Η Κλάση 300 σημαίνει ότι η βαλβίδα μπορεί πάντα να λειτουργεί στα 300 psi;

Όχι. Η κλάση 300 είναι μια ονομασία κατηγορίας πίεσης και όχι μια σταθερή τιμή πίεσης σε psi. Η επιτρεπόμενη πίεση εργασίας ποικίλλει ανάλογα με το υλικό της βαλβίδας, το μέγεθος, τη θερμοκρασία λειτουργίας και την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας.

Ε3: Πώς πρέπει να επιλεγεί ο ενεργοποιητής;

Ο ενεργοποιητής πρέπει να επιλέγεται σύμφωνα με την απαιτούμενη ροπή λειτουργίας της βαλβίδας, τις συνθήκες λειτουργίας, τη συχνότητα λειτουργίας και τις απαιτήσεις ελέγχου. Για πνευματική ή ηλεκτρική ενεργοποίηση, η διεπαφή τοποθέτησης και οι προδιαγραφές του ενεργοποιητή θα πρέπει επίσης να ελέγχονται πριν από τη συναρμολόγηση.

Ε4: Τι υλικό έδρασης παρέχεται με αυτήν τη βαλβίδα;

Η αναγραφόμενη διαμόρφωση χρησιμοποιεί RPTFE (PTFE+15%fv) ως υλικό καθίσματος. Άλλες διαμορφώσεις καθίσματος ή στεγανοποίησης μπορούν να ληφθούν υπόψη όταν διαφορετικά μέσα ή συνθήκες θερμοκρασίας απαιτούν διαφορετικό υλικό.

Ε5: Μπορεί η βαλβίδα να τροφοδοτηθεί με πνευματικό ή ηλεκτρικό ενεργοποιητή;

Ναί. Η βαλβίδα μπορεί να διαμορφωθεί για χειροκίνητη λειτουργία ή να παρέχεται με συμβατή πνευματική ή ηλεκτρική ενεργοποίηση. Η επιλογή ενεργοποιητή πρέπει να επιβεβαιώνεται σύμφωνα με το μέγεθος της βαλβίδας, τη ροπή λειτουργίας, τη μέθοδο ελέγχου και τις απαιτήσεις εγκατάστασης.

Ε6: Ποιες πληροφορίες πρέπει να παρέχονται όταν ζητάτε μια προσφορά;

Οι χρήσιμες πληροφορίες περιλαμβάνουν μέγεθος βαλβίδας, κατηγορία πίεσης, μεσαία, πίεση λειτουργίας, θερμοκρασία, υλικό αμαξώματος, υλικό έδρας, απαιτήσεις φλάντζας, μέθοδος λειτουργίας, προδιαγραφές ενεργοποιητή, ποσότητα και τυχόν απαιτούμενα σχέδια ή τεχνικά πρότυπα.

Ε7: Μπορούν να παρασχεθούν τεχνικά σχέδια και έγγραφα υλικού;

Ναί. Σχέδια προϊόντων, πληροφορίες διαστάσεων, λεπτομέρειες υλικού, αρχεία επιθεώρησης και άλλα ισχύοντα τεχνικά έγγραφα μπορούν να παρέχονται σύμφωνα με τη διαμόρφωση της βαλβίδας και τις απαιτήσεις του έργου.
