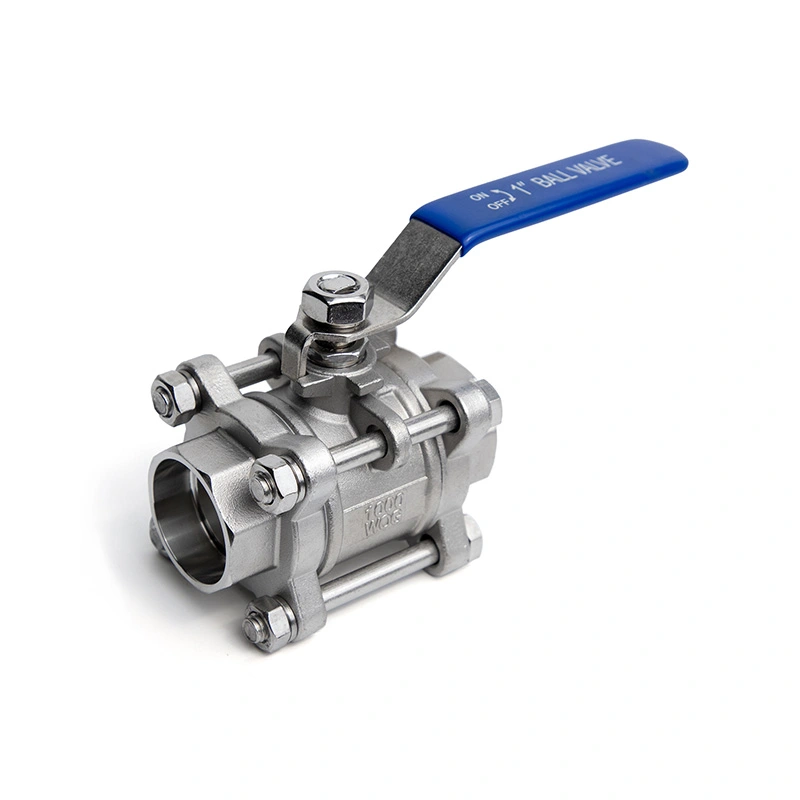

Σφαιρική βαλβίδα από ανοξείδωτο χάλυβα 3 τεμαχίων με συγκολλημένα άκρα

Η σφαιρική βαλβίδα από ανοξείδωτο ατσάλι 3PC με συγκόλληση άκρων συνδυάζει ένα σώμα από ανοξείδωτο χάλυβα τριών τεμαχίων με άκρα συγκόλλησης υποδοχών για συμπαγείς, μόνιμες συνδέσεις σωληνώσεων. Η κατασκευή του με χωρισμένο σώμα επιτρέπει την πρόσβαση σε εσωτερικές σφραγίδες και άλλα εξαρτήματα που μπορούν να επισκευαστούν μετά την απομόνωση και την αποσυμπίεση της βαλβίδας. Η δίοδος ροής πλήρους θύρας υποστηρίζει χαμηλή αντίσταση ροής, ενώ η σχεδίαση μπάλας και έδρας παρέχει αμφίδρομη απενεργοποίηση για συμβατά υγρά. Είναι κατάλληλο για σωληνώσεις υψηλής πίεσης σε πετρέλαιο και φυσικό αέριο, χημική επεξεργασία, επεξεργασία νερού και άλλα βιομηχανικά συστήματα.

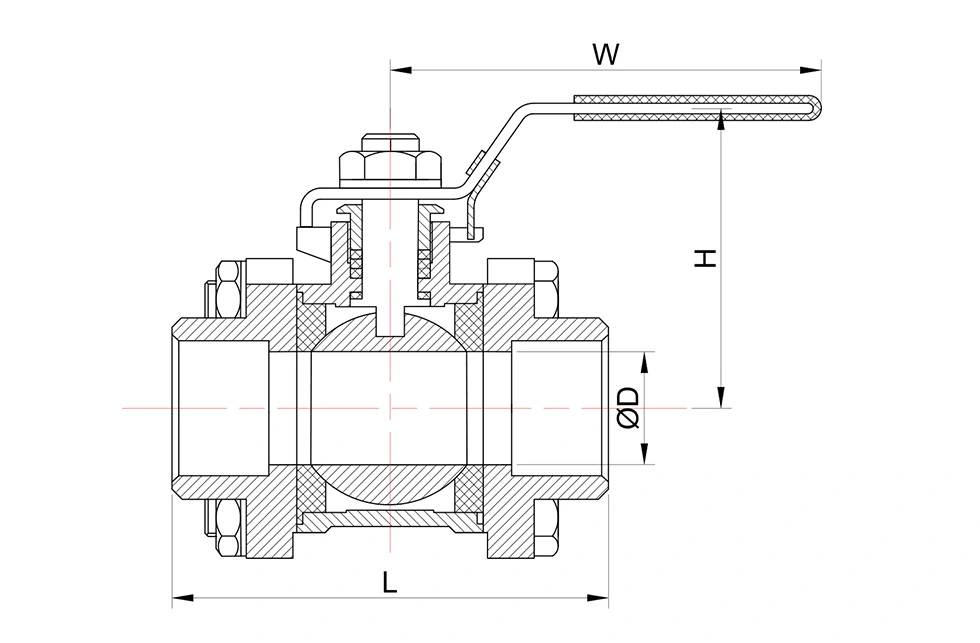

Κύριες Διαστάσεις

* N: Τα άκρα του νήματος σύμφωνα με το ANSl B 2.1 NPT
* B: Τα άκρα του νήματος σύμφωνα με το BS21 BSP

KvVALUES

Kv (m3/h) = Ρυθμός ροής νερού σε κυβικά μέτρα ανά ώρα που θα δημιουργήσει πτώση πίεσης 1 bar κατά μήκος της βαλβίδας.

Λειτουργίες βαλβίδας & βασικά χαρακτηριστικά

1. Σύνδεση Υποδοχής-Συγκόλλησης

Τα άκρα συγκόλλησης υποδοχής υποβάλλονται σε μηχανική επεξεργασία στις καθορισμένες διαστάσεις σύνδεσης για συγκολλημένη εγκατάσταση με συμβατές σωληνώσεις. Αυτή η σύνδεση χρησιμοποιείται συνήθως σε βιομηχανικές γραμμές μικρής οπής όπου απαιτείται μόνιμος σύνδεσμος σωλήνα-βαλβίδας. Η συγκόλληση θα πρέπει να ακολουθεί τις ισχύουσες προδιαγραφές και διαδικασία σωληνώσεων.

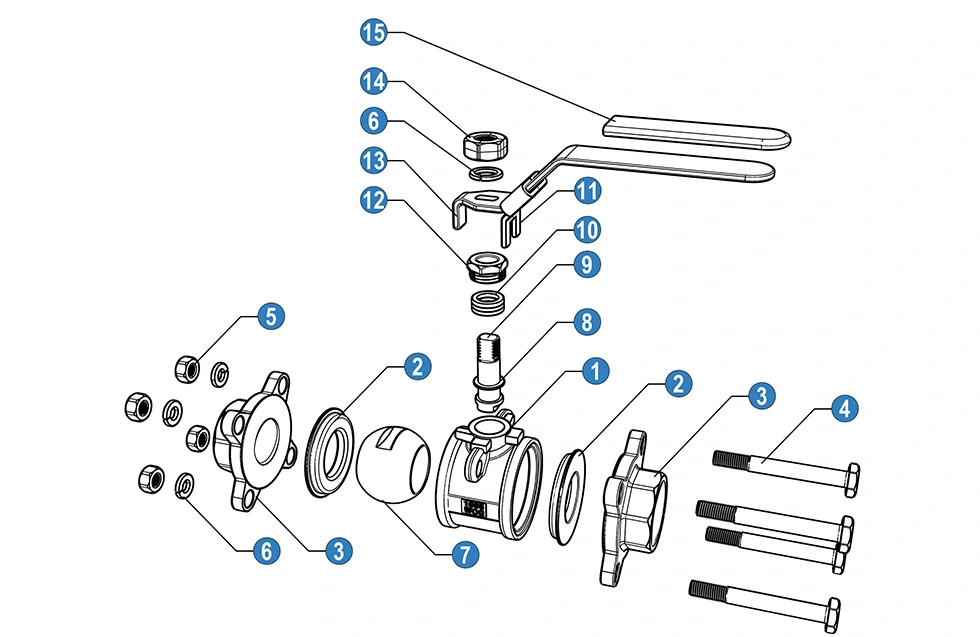

2. Σώμα τριών τεμαχίων

Το βιδωμένο σώμα τριών τεμαχίων επιτρέπει την πρόσβαση στα εσωτερικά εξαρτήματα της βαλβίδας μετά την απομόνωση και την αποσυμπίεση του αγωγού. Τα στεγανοποιητικά και άλλα εξαρτήματα που μπορούν να επισκευαστούν μπορούν να επιθεωρηθούν ή να αντικατασταθούν χωρίς αντικατάσταση ολόκληρου του συγκροτήματος βαλβίδας.

3. Σφράγιση μπάλας και καθίσματος

Η μπάλα περιστρέφεται ενάντια στο κάθισμα για να ανοίξει ή να κλείσει η δίοδος ροής. Η βαλβίδα παρέχει διακοπή και στις δύο κατευθύνσεις ροής όταν η επιλεγμένη έδρα και τα υλικά στεγανοποίησης είναι κατάλληλα για τις συνθήκες λειτουργίας. Η δίοδος ροής επιτρέπει επίσης στο υγρό να περάσει μέσα από τη βαλβίδα με περιορισμένη απόφραξη όταν είναι πλήρως ανοιχτό.

4. Κατασκευή από ανοξείδωτο χάλυβα

Η κατασκευή από ανοξείδωτο χάλυβα είναι διαθέσιμη για εφαρμογές που περιλαμβάνουν συμβατά μέσα νερού, πετρελαίου, αερίου και χημικών μέσων. Η επιλογή υλικού θα πρέπει να λαμβάνει υπόψη τη σύνθεση του υγρού, τη συγκέντρωση, τη θερμοκρασία λειτουργίας, την πίεση και τις συνθήκες διάβρωσης.

Σχετικά με τη Shangtai

Η Shangtai εδρεύει στο Wenzhou της Zhejiang της Κίνας και κατασκευάζει βιομηχανικές βαλβίδες για εγχώριες και εξαγωγικές αγορές. Οι παραγωγικές της δραστηριότητες καλύπτουν τη μηχανική κατεργασία, τη συναρμολόγηση βαλβίδων, τη δοκιμή πίεσης, την επιθεώρηση και τη σήμανση προϊόντων.

Το σύστημα διαχείρισης ποιότητας είναι πιστοποιημένο κατά ISO 9001 και η τεκμηρίωση CE είναι διαθέσιμη για τα ισχύοντα προϊόντα. Η επιθεώρηση μπορεί να περιλαμβάνει ελέγχους εισερχόμενων υλικών, επιθεώρηση κατά τη διαδικασία, τελική επιθεώρηση βαλβίδων και ελέγχους πριν από την αποστολή σύμφωνα με τις απαιτήσεις της παραγγελίας.

Για σφαιρικές βαλβίδες συγκόλλησης υποδοχής, μπορούν να παρέχονται διαφορετικές διαμορφώσεις σύνδεσης σύμφωνα με τις απαιτούμενες διαστάσεις και τα ισχύοντα πρότυπα. Διατίθενται διαμορφώσεις συγκόλλησης υποδοχής τύπου Α και τύπου Β για συγκεκριμένες απαιτήσεις, με τις διαστάσεις σύνδεσης να επιβεβαιώνονται πριν από την παραγωγή.

FAQ

1. Ποια είναι η διαφορά μεταξύ των συνδέσεων ηλεκτροσυγκόλλησης και των συνδέσεων με σπείρωμα;

Οι συνδέσεις συγκόλλησης υποδοχής χρησιμοποιούν συγκολλημένο σύνδεσμο μεταξύ της βαλβίδας και του σωλήνα, ενώ οι συνδέσεις με σπείρωμα βασίζονται σε ταιριαστά σπειρώματα σωλήνων. Τα άκρα συγκόλλησης υποδοχών καθορίζονται συνήθως για σωληνώσεις μικρής οπής όπου απαιτείται μόνιμη συγκολλημένη σύνδεση. Η κατάλληλη σύνδεση εξαρτάται από το πρότυπο σωληνώσεων, την πίεση, τη θερμοκρασία και τις απαιτήσεις εγκατάστασης.

2. Υπάρχουν διαφορετικές διαμορφώσεις συγκόλλησης υποδοχής;

Ναί. Μπορούν να παρασχεθούν διαφορετικές διαμορφώσεις ηλεκτροσυγκόλλησης σύμφωνα με τις απαιτούμενες διαστάσεις και τα ισχύοντα πρότυπα σωληνώσεων. Ο τύπος σύνδεσης και οι απαιτήσεις διαστάσεων θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή, ιδιαίτερα για βαλβίδες αντικατάστασης και έργα εξαγωγής.

3. Μπορεί να ανοίξει η βαλβίδα για εσωτερική συντήρηση;

Ναί. Το σώμα τριών τεμαχίων μπορεί να διαχωριστεί μετά την απομόνωση και την αποσυμπίεση του αγωγού, επιτρέποντας την επιθεώρηση ή την αντικατάσταση των εσωτερικών σφραγίδων και άλλων εξαρτημάτων που μπορούν να επισκευαστούν. Η βαλβίδα δεν πρέπει να αποσυναρμολογείται ενώ ο αγωγός είναι υπό πίεση.

4. Ποια έγγραφα είναι διαθέσιμα με τη βαλβίδα;

Η τεκμηρίωση ISO 9001 και CE μπορεί να παρέχεται για τις ισχύουσες διαμορφώσεις. Η τεκμηρίωση υλικού, τα αρχεία επιθεώρησης, οι εκθέσεις δοκιμών και τα σχέδια προϊόντων μπορούν επίσης να παρέχονται σύμφωνα με τις απαιτήσεις παραγγελίας και έργου.

5. Ποιες εφαρμογές είναι κατάλληλες για μια σφαιρική βαλβίδα από ανοξείδωτο χάλυβα 3PC με συγκόλληση άκρων;

Η βαλβίδα μπορεί να χρησιμοποιηθεί για συμβατά υγρά σε πετρέλαιο και φυσικό αέριο, πετροχημική, χημική επεξεργασία, επεξεργασία νερού, παραγωγή ηλεκτρικής ενέργειας και γενικά βιομηχανικές σωληνώσεις. Το υλικό, το κάθισμα και τα εξαρτήματα στεγανοποίησης πρέπει να επιλέγονται σύμφωνα με το πραγματικό μέσο, ​​την πίεση και τη θερμοκρασία.

6. Ποιες πληροφορίες απαιτούνται για την επιλογή βαλβίδας;

Οι βασικές πληροφορίες περιλαμβάνουν μέγεθος βαλβίδας, ονομαστική πίεση, διαστάσεις υποδοχής-συγκόλλησης, μέσο εργασίας, πίεση λειτουργίας, θερμοκρασία, σώμα και υλικά στεγανοποίησης, ποσότητα και ισχύοντα πρότυπα. Για έργα αντικατάστασης, τα υπάρχοντα σχέδια βαλβίδων ή πληροφορίες διαστάσεων μπορούν επίσης να παρέχονται για επιβεβαίωση.
