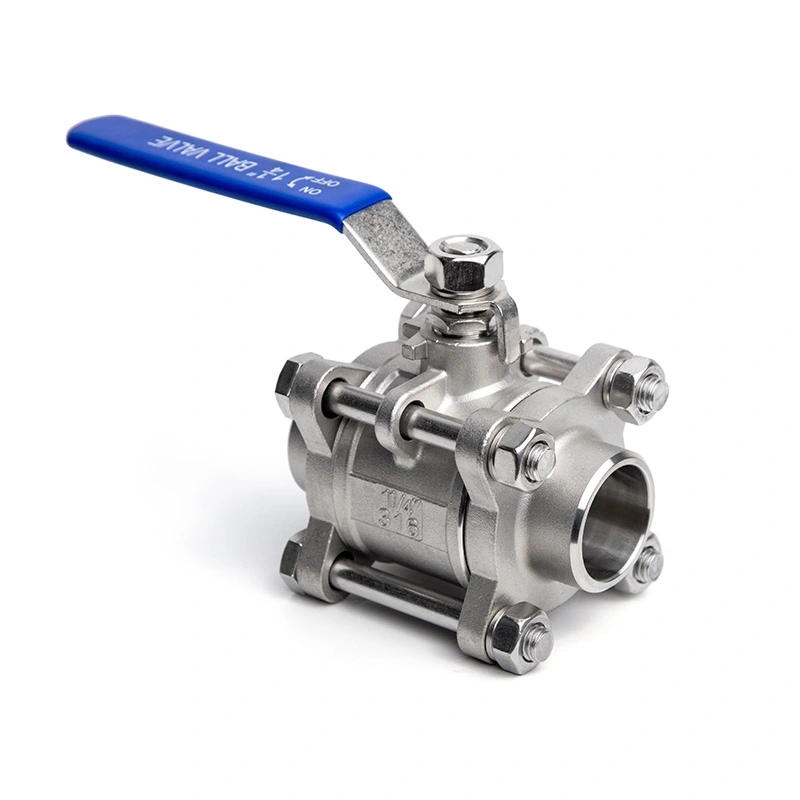

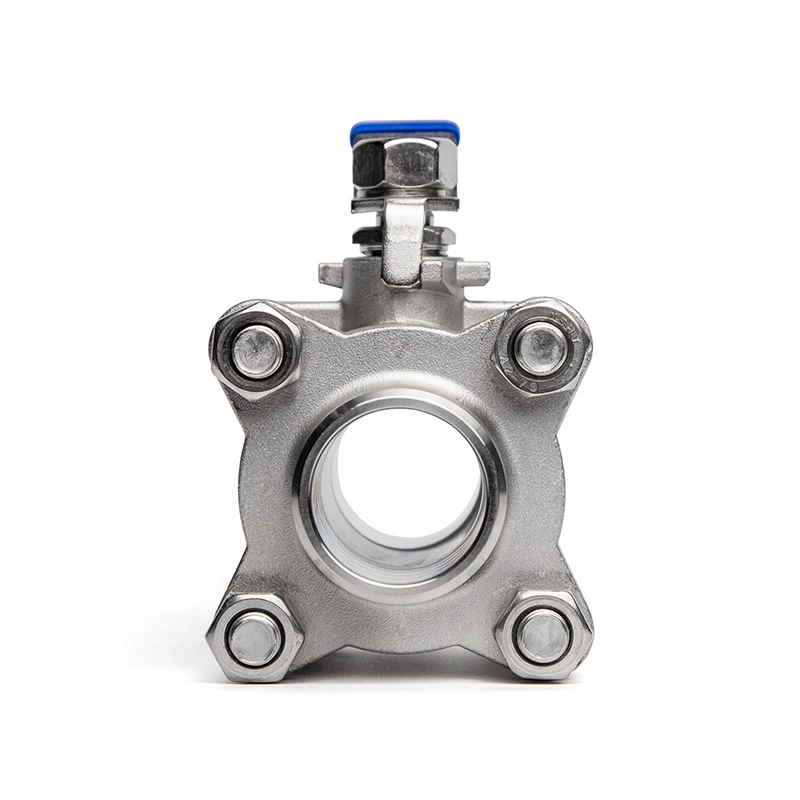

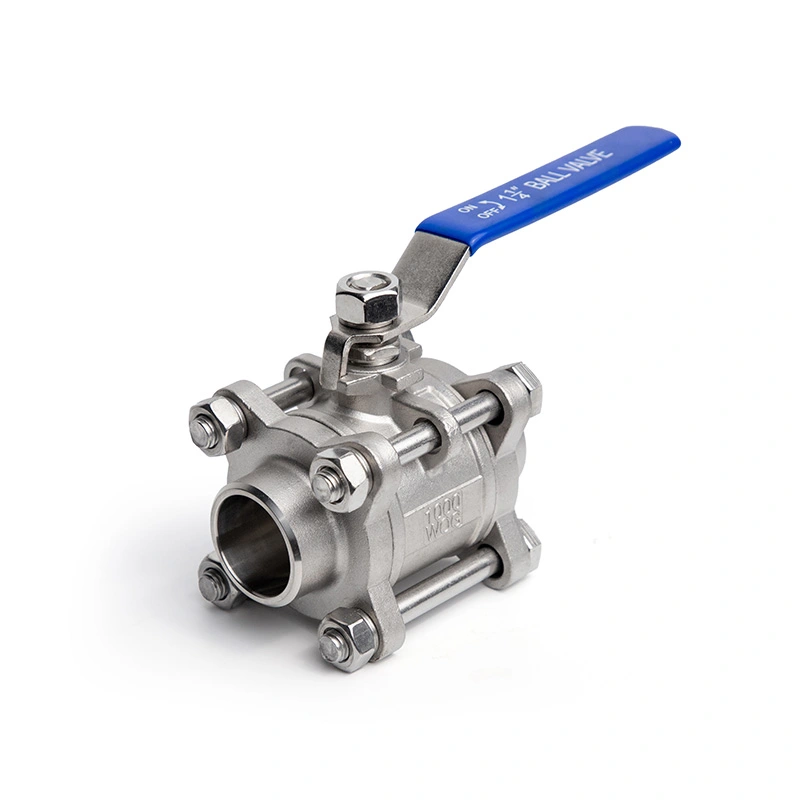

Σφαίρα 3 τμχ με συγκολλημένα άκρα από ανοξείδωτο χάλυβα

Η σφαιρική βαλβίδα από ανοξείδωτο χάλυβα με συγκόλληση άκρων 3 τεμαχίων Shangtai διαθέτει στιβαρή κατασκευή 3 τεμαχίων και στεγανά άκρα συγκόλλησης για βιομηχανικές σωληνώσεις υψηλής πίεσης. Κατασκευασμένο από premium ανοξείδωτο χάλυβα με εξαιρετική αντοχή στη διάβρωση, επιτρέπει την άνετη εν σειρά συντήρηση. Ως άμεσο εργοστάσιο με αυστηρές συσκευασίες QC και εξαγωγικής ποιότητας, παρέχουμε αξιόπιστες λύσεις ελέγχου υγρών για διάφορες εφαρμογές.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η σφαιρική βαλβίδα από ανοξείδωτο χάλυβα 3 τεμαχίων με συγκόλληση άκρης διαθέτει σώμα από ανοξείδωτο χάλυβα τριών τεμαχίων με άκρα συγκόλλησης για μόνιμες συνδέσεις σωληνώσεων. Η κατασκευή τριών τεμαχίων επιτρέπει την πρόσβαση στα εσωτερικά εξαρτήματα για επιθεώρηση και αντικατάσταση σφράγισης μετά την απομόνωση και την αποσυμπίεση του αγωγού. Τα υλικά στεγανοποίησης μπορούν να επιλεγούν ανάλογα με το μέσο εργασίας, την πίεση και τη θερμοκρασία. Χρησιμοποιείται σε συστήματα πετροχημικών, πετρελαίου και φυσικού αερίου, επεξεργασίας νερού και σωληνώσεων θερμικής ενέργειας.

Κύριες Διαστάσεις

Μέγεθος	1/4" - 6"
Κατηγορία πίεσης	CL150
Ακραίες συγκόλλησης	ASME B16.25
Μέγιστη πίεση	285 PSI
Πρότυπα σχεδιασμού και κατασκευής	ASME B16.34
Δοκιμή και επιθεώρηση	API598
Διαβαθμίσεις πίεσης-θερμοκρασίας	ASME B16.34
Εύρος Θερμοκρασίας	-25℃~150℃
Υλικό σώματος	ASTM A351 CF8M (316)
Υλικό μπάλας	ASTM A182 F316
Υλικό στελέχους	ASTM A182 F316
Υλικό καθίσματος	RPTFE(PTFE+15%fv)
Επιλογές	Άλλα υλικά είναι διαθέσιμα κατόπιν αιτήματος.

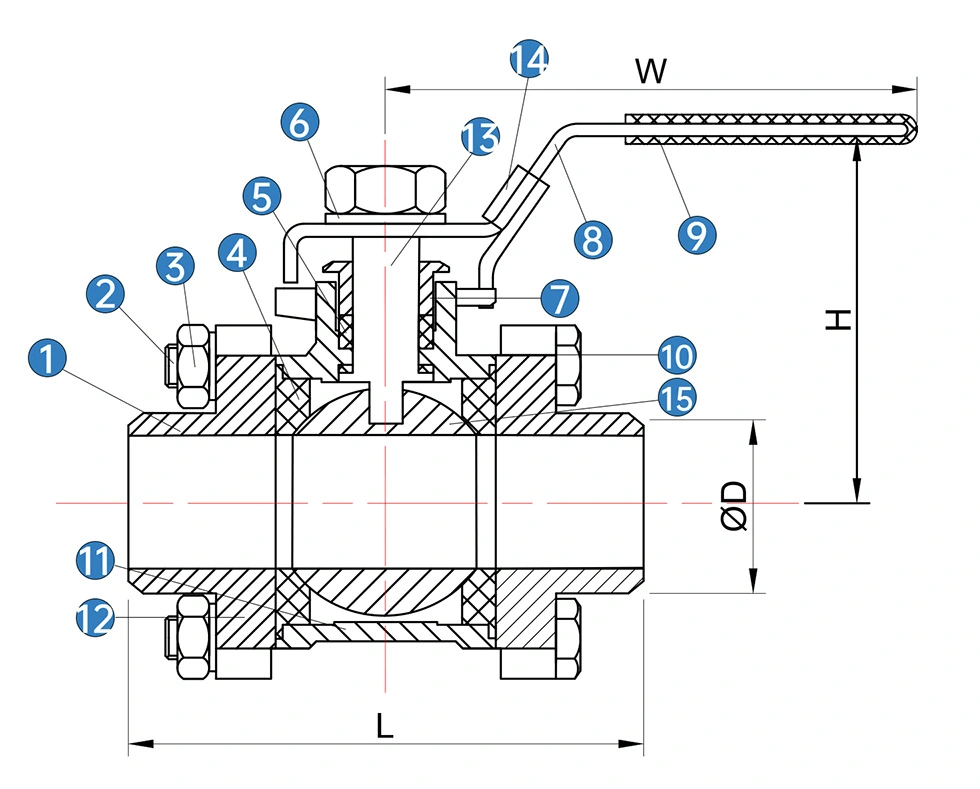

3PC Butt-welded Ends Stainless Steel Ball Valve

Οχι	Ονομα	*Υλικό (Δ/Β)**	*Υλικό (Δ/Β)**
1	Καπάκι	SS 316	SS 304
2	Μπουλόνι	SS 304	SS 304
3	Παξιμάδι	SS 304	SS 304
4	Κάθισμα μπάλας	PTFE	PTFE
5	Συσκευασία στελέχους	PTFE	PTFE
6	Ανοιξιάτικο πλυντήριο	SS 304	SS 304
7	Αδένας	SS 316	SS 304
8	Λαβή	SS	SS
9	Μανίκι λαβής	PVC	PVC
10	Μπουλόνι	SS 304	SS 304
11	Σώμα	SS 316	SS 304
12	Ανοιξιάτικο πλυντήριο	SS 304	SS 304
13	Στέλεχος	SS316	SS 304
14	Μάνταλο λαβής	SS304	SS 304
15	Μπάλα	SS316	SS 304

* N: Τα άκρα νήματος σύμφωνα με το ANSI B 2.1 NPT
* B: Τα άκρα του νήματος σύμφωνα με το BS21 BSP

ΜΕΓΕΘΟΣ	D	L	H	W
1/4	12.7	60.7	41.5	93
1/2	19	64.5	46.5	102
3/4	25.4	75	54.5	114
1	29	90	60.5	124.5
11/4	38	96.5	77.5	144.5
11/2	45	111.5	79.5	164
2	50.8	136	88.5	173
2	63.5	136	88.5	173
21/2	76.2	166.5	117	232
3	88.9	199	125	247
4	101.6	260	158	328
4	101.6	260	158	328
5	125	/	/	/
5	135	/	/	/

Επιθεώρηση Ποιότητας

1. Επαλήθευση πρώτων υλών

Η δοκιμή χημικής σύνθεσης και μηχανικών ιδιοτήτων εκτελούνται σε πρώτες ύλες από ανοξείδωτο χάλυβα για να εξασφαλιστεί συμβατό με το πρότυπο αντοχή στη διάβρωση και ικανότητα φέρουσας πίεσης.

2. Επιθεώρηση διαστάσεων άκρου συγκόλλησης

Αυστηρή επιθεώρηση του πάχους του άκρου τοιχώματος συγκόλλησης, των διαστάσεων λοξοτομής, της ομοαξονικότητας και των συνολικών ανοχών για την εγγύηση ακριβής και αξιόπιστη αντιστοίχιση συγκόλλησης με επιτόπιους αγωγούς.

3. Δοκιμή Υδροστατικής & Στεγανοποίησης

Κάθε βαλβίδα υποβάλλεται σε υδροστατική δοκιμή κελύφους και δοκιμή στεγανοποίησης έδρας υπό ονομαστική πίεση για επαλήθευση της αντίστασης πίεσης και απόδοση μηδενικής διαρροής, εξαλείφοντας πιθανούς κρυφούς κινδύνους.

4. Τελική επιθεώρηση τελικού προϊόντος

Πλήρης επιθεώρηση της εμφάνισης, της καθαριότητας και της ακεραιότητας συναρμολόγησης πριν από τη συσκευασία για να διασφαλιστεί η παράδοση χωρίς ελαττώματα κάθε βαλβίδα.

Συσκευασία

Όλες οι σφαιρικές βαλβίδες από ανοξείδωτο χάλυβα 3 τεμαχίων με συγκόλληση άκρης υιοθετούν τυποποιημένη συσκευασία εξαγωγής διπλής στρώσης για ασφαλείς διεθνείς αποστάσεις μεταφοράς. Κάθε βαλβίδα συσκευάζεται ξεχωριστά σε ένα παχύρρευστο κυματοειδές χαρτοκιβώτιο με αντικραδασμική επένδυση για αποφυγή γρατσουνιές και ζημιές από σύγκρουση. Το εξωτερικό πακέτο αποστολής χρησιμοποιεί στιβαρές θήκες από κόντρα πλακέ με εξαιρετική συμπίεση, Αντοχή στην πτώση και την υγρασία, πλήρως προσαρμοσμένη στις θαλάσσιες και χερσαίες μεταφορές για ανέπαφη παγκόσμια παράδοση.
