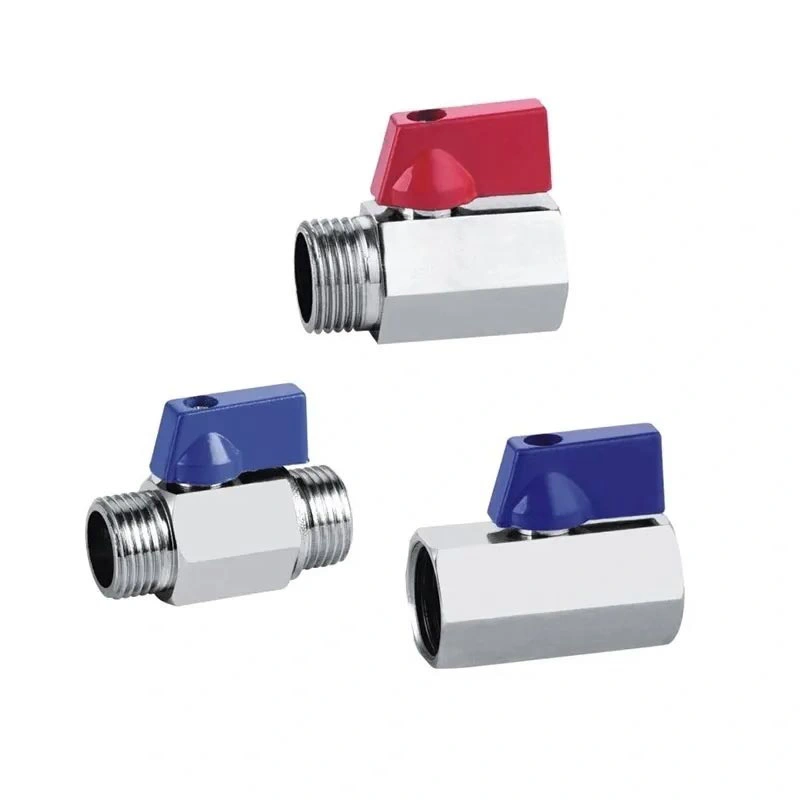

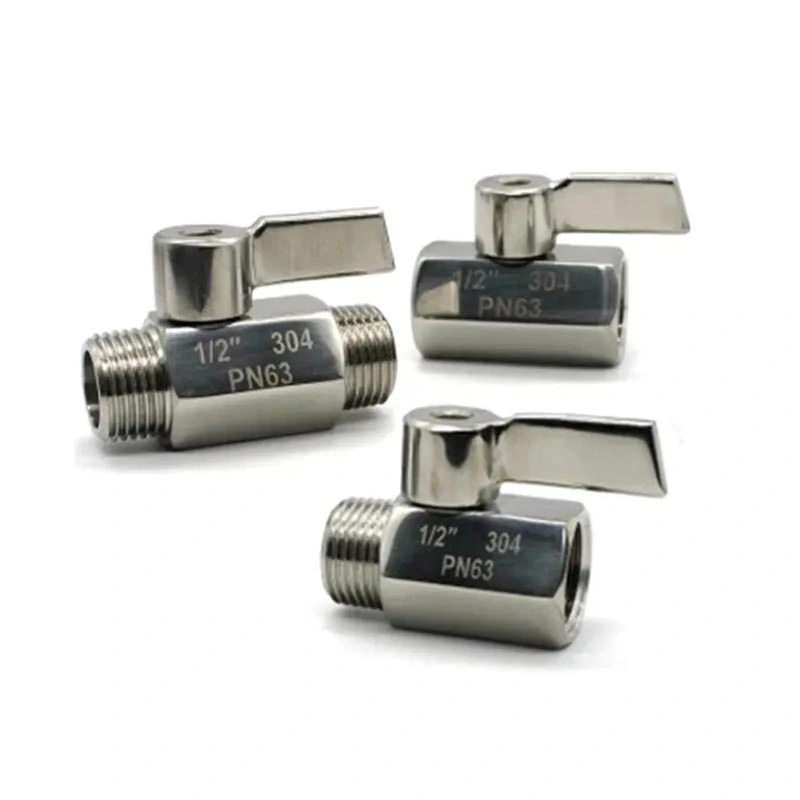

Μίνι σφαιρική βαλβίδα από ανοξείδωτο χάλυβα

Η Mini Ball Valve από ανοξείδωτο χάλυβα έχει σχεδιαστεί για συμπαγείς σωληνώσεις και εξοπλισμό όπου ο χώρος είναι περιορισμένος αλλά απαιτείται βαλβίδα διακοπής τετάρτου περιστροφής. Το σώμα του από ανοξείδωτο χάλυβα, οι συνδέσεις με σπείρωμα NPT ή BSP και η συμπαγής λαβή λειτουργίας το καθιστούν κατάλληλο για μικρά συγκροτήματα σωληνώσεων, όργανα και εξοπλισμό χειρισμού υγρών. Η βαλβίδα μπορεί να επιλεγεί σύμφωνα με την απαιτούμενη πίεση, θερμοκρασία, μέσο και προδιαγραφές σύνδεσης.

Κύριες Διαστάσεις

Δομή και Χαρακτηριστικά Προϊόντος

Συμπαγής Λειτουργία τετάρτου στροφής

Η βαλβίδα χρησιμοποιεί μηχανισμό σφαιρών τετάρτου περιστροφής για σέρβις on/off. Η περιστροφή της λαβής αλλάζει τη θέση της μπάλας και ανοίγει ή κλείνει τη δίοδο ροής. Αυτή η μέθοδος λειτουργίας είναι κατάλληλη για εφαρμογές όπου η βαλβίδα πρέπει να λειτουργεί συχνά ή όπου απαιτείται απλή λειτουργία διακοπής λειτουργίας.

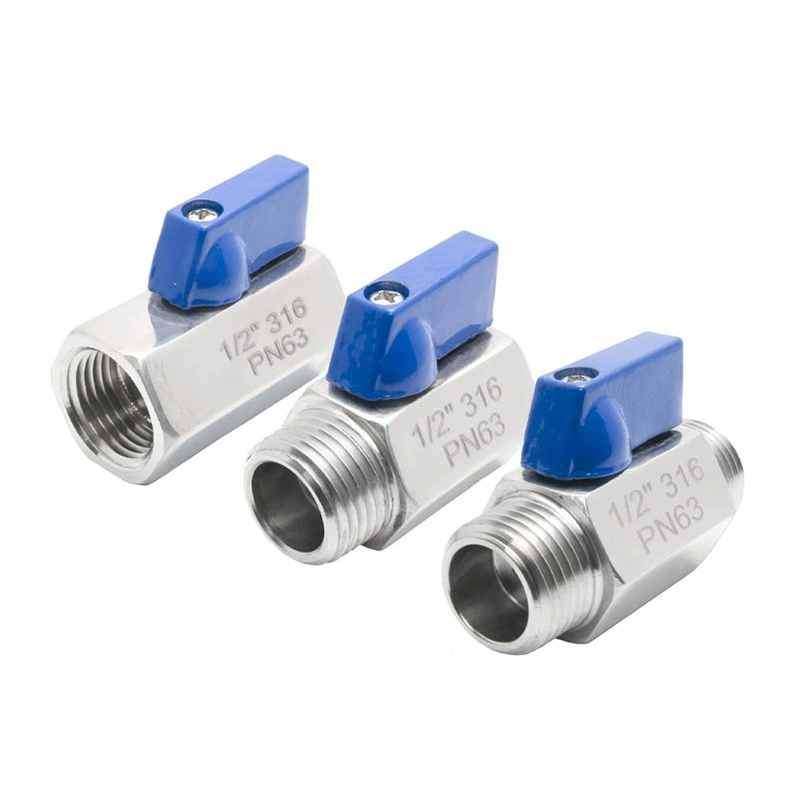

316 Κατασκευή από ανοξείδωτο χάλυβα

Το σώμα της βαλβίδας προσδιορίζεται ως ASTM A351 CF8M (316), με το ASTM A182 F316 να χρησιμοποιείται για τη σφαίρα και το στέλεχος. Αυτός ο συνδυασμός υλικών παρέχει μια κατασκευή από ανοξείδωτο χάλυβα για εφαρμογές όπου η αντοχή στη διάβρωση και η συμβατότητα των υλικών είναι σημαντικές. Η πραγματική καταλληλότητα θα πρέπει να ελέγχεται σε σχέση με το μέσο διεργασίας και τις συνθήκες λειτουργίας.

Συνδέσεις με νήματα NPT και BSP

Η βαλβίδα διατίθεται με συνδέσεις με σπείρωμα NPT και BSP για ενσωμάτωση με συμβατές σωληνώσεις και εξοπλισμό. Ο τύπος νήματος θα πρέπει να επιβεβαιωθεί πριν από την παραγγελία, επειδή τα νήματα NPT και BSP χρησιμοποιούν διαφορετικά πρότυπα νήματος και δεν πρέπει να αντιμετωπίζονται ως εναλλάξιμες συνδέσεις.

Διαμόρφωση καθίσματος RPTFE

Το στάνταρ υλικό καθίσματος είναι RPTFE (PTFE+15%fv). Η επιλογή του καθίσματος θα πρέπει να λαμβάνει υπόψη το μέσο εργασίας, τη θερμοκρασία λειτουργίας και την πίεση. Όταν η εφαρμογή περιλαμβάνει επιθετικά χημικά ή ειδικά υγρά διεργασίας, η συμβατότητα του υλικού θα πρέπει να επιβεβαιώνεται πριν από την επιλογή της βαλβίδας.

Θέματα Επιλογής

Η επιλογή μιας μικρής σφαιρικής βαλβίδας απαιτεί κάτι περισσότερο από το να ταιριάζει με το μέγεθος του σωλήνα. Θα πρέπει να ληφθούν υπόψη το μέσο εργασίας, η πίεση, η θερμοκρασία, ο τύπος σύνδεσης και ο διαθέσιμος χώρος εγκατάστασης. Τα όρια πίεσης και θερμοκρασίας της βαλβίδας θα πρέπει να ελέγχονται σε σχέση με τις πραγματικές συνθήκες λειτουργίας πριν από την εγκατάσταση.

Για εγκαταστάσεις με σπείρωμα, επιβεβαιώστε εάν ο αγωγός χρησιμοποιεί νήματα NPT ή BSP. Για εξοπλισμό με περιορισμένη πρόσβαση, ελέγξτε τη θέση της λαβής και το διαθέσιμο διάκενο γύρω από τη βαλβίδα. Το κάθισμα και τα υλικά στεγανοποίησης θα πρέπει επίσης να είναι συμβατά με το υγρό διεργασίας για να αποφευχθεί η πρόωρη φθορά των εξαρτημάτων.

Σενάρια εφαρμογής

Η Mini Ball Valve από ανοξείδωτο χάλυβα μπορεί να χρησιμοποιηθεί για σέρβις διακοπής λειτουργίας σε συμπαγή συστήματα και εξοπλισμό υγρών όπου απαιτείται μικρότερη διάταξη βαλβίδων. Οι τυπικές εφαρμογές περιλαμβάνουν:

Συστήματα ύδρευσης και αποχέτευσης

Πνευματικός εξοπλισμός και γραμμές πεπιεσμένου αέρα

Όργανα και εξοπλισμός δοκιμών

Μικρά μηχανήματα και εξοπλισμός αυτοματισμού

Συστήματα ψύξης και μονάδες φιλτραρίσματος

Εργαστηριακές και υδραυλικές εγκαταστάσεις

Ελαφριά βιομηχανικά συστήματα χειρισμού υγρών

Εγκατάσταση και Συντήρηση

Πριν από την εγκατάσταση, επαληθεύστε το μέγεθος της βαλβίδας, τον τύπο του σπειρώματος, την ονομαστική πίεση, το εύρος θερμοκρασίας και τη συμβατότητα του υλικού. Καθαρίστε τα σπειρώματα του σωλήνα και αφαιρέστε τα ξένα σωματίδια που θα μπορούσαν να επηρεάσουν τη σύνδεση ή την επιφάνεια στεγανοποίησης. Χρησιμοποιήστε μια κατάλληλη μέθοδο στεγανοποίησης σπειρώματος για την επιλεγμένη σύνδεση και αποφύγετε την υπερβολική δύναμη σύσφιξης.

Μετά την εγκατάσταση, λειτουργήστε τη λαβή σε όλο το εύρος τετάρτων στροφής και ελέγξτε τη σύνδεση για διαρροή κατά τη θέση σε λειτουργία του συστήματος. Κατά τη συντήρηση, απομονώστε τη βαλβίδα από την πηγή πίεσης πριν από την επιθεώρηση ή την αντικατάσταση των εσωτερικών εξαρτημάτων.

Ποιότητα και Τεκμηρίωση

Η επιθεώρηση παραγωγής μπορεί να περιλαμβάνει ελέγχους διαστάσεων, επαλήθευση υλικού, επιθεώρηση συναρμολόγησης και δοκιμές πίεσης ή σφράγισης σύμφωνα με τις ισχύουσες απαιτήσεις προϊόντος και παραγγελίας. Μπορούν να παρέχονται σχέδια προϊόντων και τεχνικές προδιαγραφές για επιβεβαίωση διαστάσεων και επιλογή έργου. Η τεκμηρίωση υλικού και τα αρχεία επιθεώρησης μπορούν επίσης να κανονιστούν όπου απαιτείται.

FAQ

Ε1: Σε τι χρησιμοποιείται μια μίνι σφαιρική βαλβίδα από ανοξείδωτο χάλυβα;

A Μίνι σφαιρική βαλβίδα από ανοξείδωτο χάλυβαχρησιμοποιείται κυρίως για τον έλεγχο υγρών on/off σε συμπαγείς σωληνώσεις, εξοπλισμό και συστήματα οργάνων. Είναι κατάλληλο για συμβατό νερό, αέρα, λάδι και άλλα βιομηχανικά μέσα εντός του καθορισμένου εύρους πίεσης και θερμοκρασίας.

Ε2: Ποια είναι η διαφορά μεταξύ των νημάτων NPT και BSP;

Το NPT και το BSP είναι διαφορετικά πρότυπα νημάτων με διαφορετικά προφίλ και προδιαγραφές νημάτων. Το σπείρωμα της βαλβίδας πρέπει να ταιριάζει με τον ταιριαστό σωλήνα ή το εξάρτημα, επομένως το απαιτούμενο πρότυπο σπειρώματος θα πρέπει να επιβεβαιωθεί πριν από την παραγγελία.

Ε3: Ποια υλικά χρησιμοποιούνται για τη βαλβίδα;

Η τυπική διαμόρφωση χρησιμοποιεί ASTM A351 CF8M (316) για το σώμα, ASTM A182 F316 για τη σφαίρα και το στέλεχος και RPTFE (PTFE+15%fv) για το κάθισμα. Άλλα υλικά είναι διαθέσιμα κατόπιν αιτήματος.

Ε4: Ποια πίεση και θερμοκρασία μπορεί να χειριστεί η βαλβίδα;

Η αναφερόμενη μέγιστη πίεση είναι 285 PSI και το εύρος θερμοκρασίας είναι -25℃~150℃. Οι πραγματικές επιτρεπόμενες συνθήκες λειτουργίας πρέπει να επιβεβαιώνονται σύμφωνα με το μέγεθος της βαλβίδας, το μέσο, ​​τη θερμοκρασία και την ισχύουσα βαθμολογία πίεσης-θερμοκρασίας.

Ε5: Μπορώ να ζητήσω ένα σχέδιο προϊόντος πριν παραγγείλω;

Ναί. Μπορούν να παρέχονται σχέδια διαστάσεων και τεχνικές προδιαγραφές για την επιβεβαίωση του μεγέθους της βαλβίδας, του τύπου σύνδεσης, των διαστάσεων εγκατάστασης και άλλων απαιτούμενων παραμέτρων πριν από την παραγωγή.

Ε6: Μπορεί να επαληθευτεί το υλικό της βαλβίδας;

Ναί. Η επαλήθευση υλικού και η σχετική τεκμηρίωση επιθεώρησης μπορούν να κανονιστούν σύμφωνα με τη διαμόρφωση της βαλβίδας και τις απαιτήσεις παραγγελίας. Το ισχύον πεδίο επιθεώρησης θα πρέπει να επιβεβαιωθεί κατά την υποβολή της παραγγελίας.

Ε7: Υπάρχουν διαφορετικά υλικά διαθέσιμα;

Ναί. Άλλοι συνδυασμοί σώματος, σφαίρας, στελέχους, καθίσματος και υλικού στεγανοποίησης μπορούν να ληφθούν υπόψη για συγκεκριμένες συνθήκες λειτουργίας, με την επιφύλαξη της απαιτούμενης πίεσης, θερμοκρασίας και συμβατότητας μέσου.
