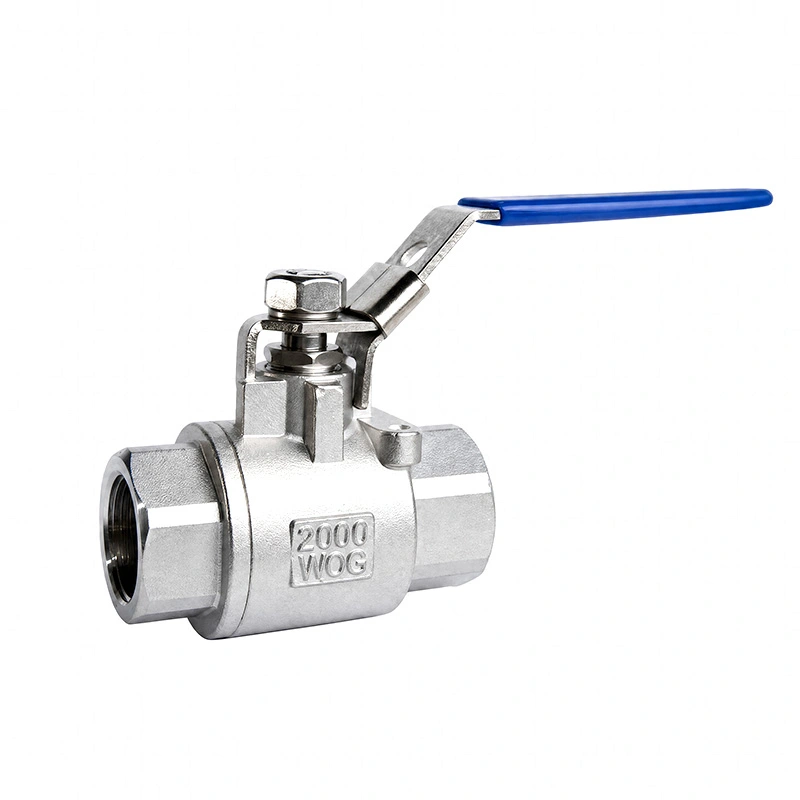

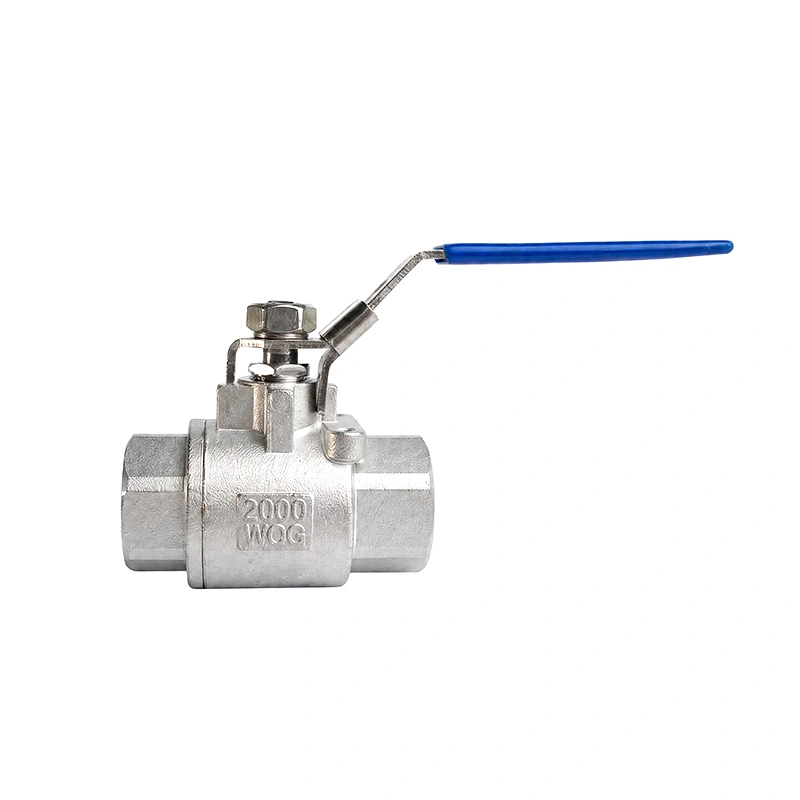

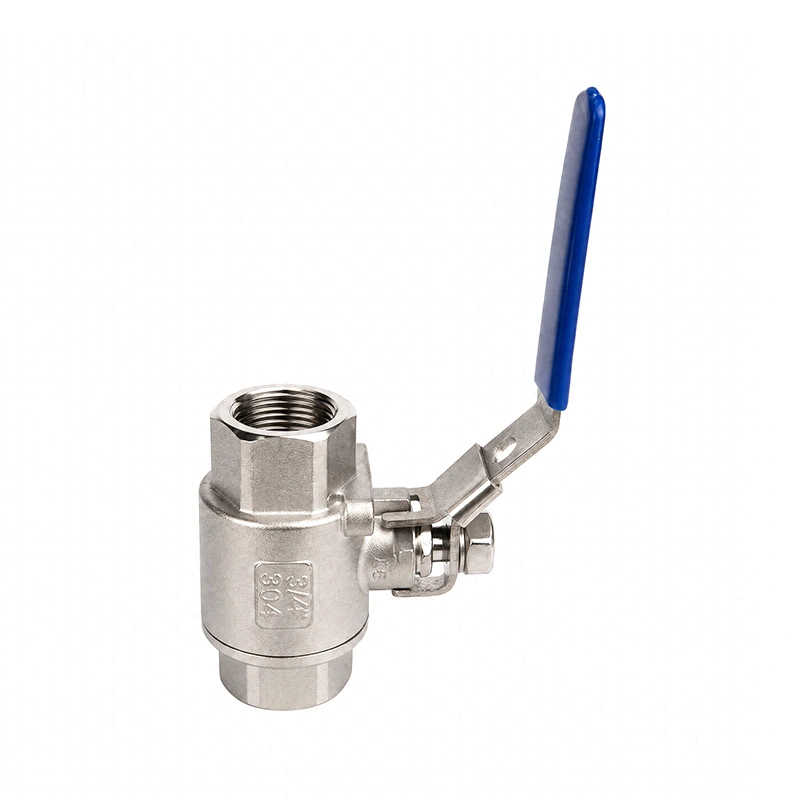

2PC Ball Valve 2000WOG με συσκευή κλειδώματος

Το Shangtai 2PC Ball Valve 2000WOG with Locking Device είναι σχεδιασμένο για εφαρμογές διακοπής λειτουργίας όπου υπάρχει υψηλότερη πίεση απαιτούνται χωρητικότητα και ελεγχόμενη λειτουργία λαβής. Το σώμα της βαλβίδας δύο τεμαχίων, η λαβή ασφάλισης και το σπείρωμα σύνδεση το καθιστούν κατάλληλο για μια σειρά βιομηχανικών συστημάτων ελέγχου υγρών.

Η βαλβίδα χρησιμοποιείται συνήθως με νερό, λάδι, αέριο, πεπιεσμένο αέρα και άλλα συμβατά ρευστά υπό κατάλληλη μη κρούση συνθήκες εξυπηρέτησης. Η βαθμολογία του 2000WOG παρέχει υψηλότερο εύρος πίεσης από τις τυπικές σφαιρικές βαλβίδες χαμηλής πίεσης, ενώ η συσκευή ασφάλισης βοηθά στη διατήρηση της λαβής στην επιλεγμένη ανοιχτή ή κλειστή θέση.

Σε σύγκριση με ορισμένα σχέδια σφυρηλατημένης σφαιρικής βαλβίδας, αυτό το μοντέλο παρέχει μια εναλλακτική λύση για εφαρμογές όπου το Η καθορισμένη πίεση, θερμοκρασία, υλικά και απαιτήσεις σύνδεσης είναι εντός των ονομαστικών συνθηκών της βαλβίδας. Για εφαρμογές γύρω στα 1200 PSI, η βαλβίδα μπορεί να ληφθεί υπόψη με βάση τις πραγματικές συνθήκες εργασίας και την απαιτούμενη ασφάλεια περιθώριο.

Η Shangtai Valve κατασκευάζει αυτήν τη σφαιρική βαλβίδα και διαχειρίζεται τη διαδικασία παραγωγής και επιθεώρησης στο εργοστάσιο. Το Η βαλβίδα κατασκευάζεται σύμφωνα με τις απαιτήσεις ISO 17292 και API 608, με δοκιμή και επιθεώρηση με βάση το API 598. Διατίθενται πιστοποιητικά CE και ISO 9001.

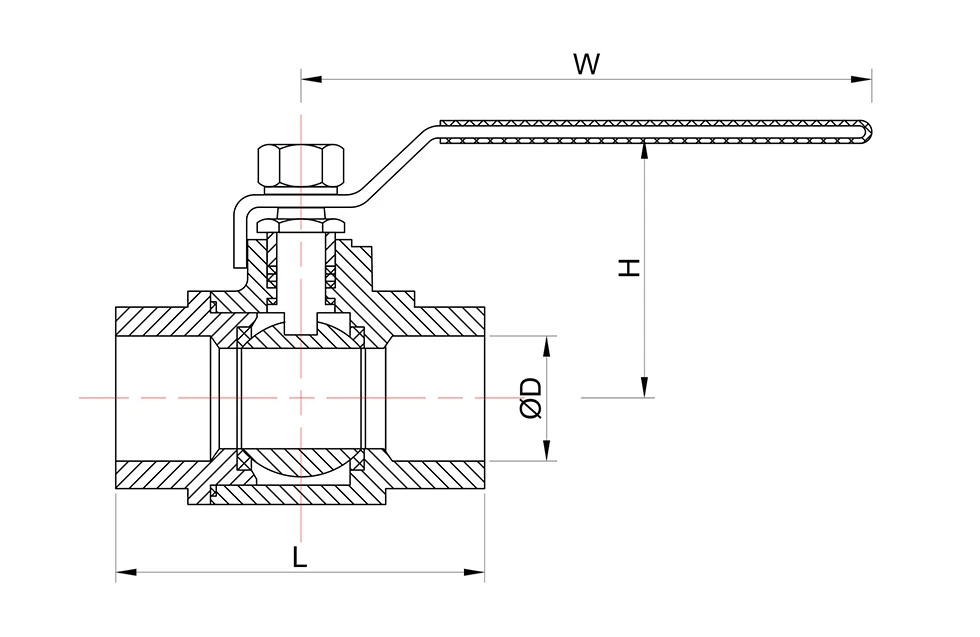

Κύριες Διαστάσεις

* N: Τα άκρα του νήματος σύμφωνα με το ANSl B 2.1 NPT
* B: Τα άκρα του νήματος σύμφωνα με το BS21 BSP

Εφαρμογές

Αυτή η σφαιρική βαλβίδα χρησιμοποιείται σε βιομηχανικά συστήματα και εξοπλισμό ελέγχου υγρών όπου υπάρχει υπηρεσία διακοπής λειτουργίας με σπείρωμα απαιτείται. Οι τυπικές εφαρμογές περιλαμβάνουν:

Συστήματα επεξεργασίας νερού

Αγωγοί πετρελαίου και φυσικού αερίου

Χημική επεξεργασία

Συστήματα πεπιεσμένου αέρα

Βιομηχανικός εξοπλισμός

Συστήματα HVAC

Θαλάσσιες εφαρμογές

Γενικά συστήματα ελέγχου υγρών

Εξοπλισμός τοποθετημένος σε ολίσθηση

Συντήρηση μηχανημάτων και εγκαταστάσεων

Η βαλβίδα μπορεί να χρησιμοποιηθεί με νερό, λάδι, αέριο και άλλα συμβατά υγρά εντός της καθορισμένης πίεσης και θερμοκρασίας εύρος. Για διαβρωτικά μέσα, ειδικά υγρά ή συνθήκες εκτός των αναγραφόμενων χαρακτηριστικών, το υλικό και η βαλβίδα η διαμόρφωση θα πρέπει να επιβεβαιωθεί πριν από την επιλογή.

Βασικά Χαρακτηριστικά

Βαθμολογία πίεσης 2000WOG

Η βαθμολογία 2000WOG παρέχει μεγαλύτερη ικανότητα πίεσης από τις τυπικές σφαιρικές βαλβίδες χαμηλής πίεσης. Το πραγματικό Η επιτρεπόμενη πίεση εργασίας εξαρτάται από το μέγεθος της βαλβίδας, τη θερμοκρασία, τη μέση και τις ισχύουσες τιμές πίεσης-θερμοκρασίας.

Λαβή κλειδώματος

Η συσκευή ασφάλισης επιτρέπει τη στερέωση της λαβής στην επιλεγμένη θέση, συμβάλλοντας στη μείωση της ακούσιας βαλβίδας λειτουργία κατά τη χρήση και τη συντήρηση.

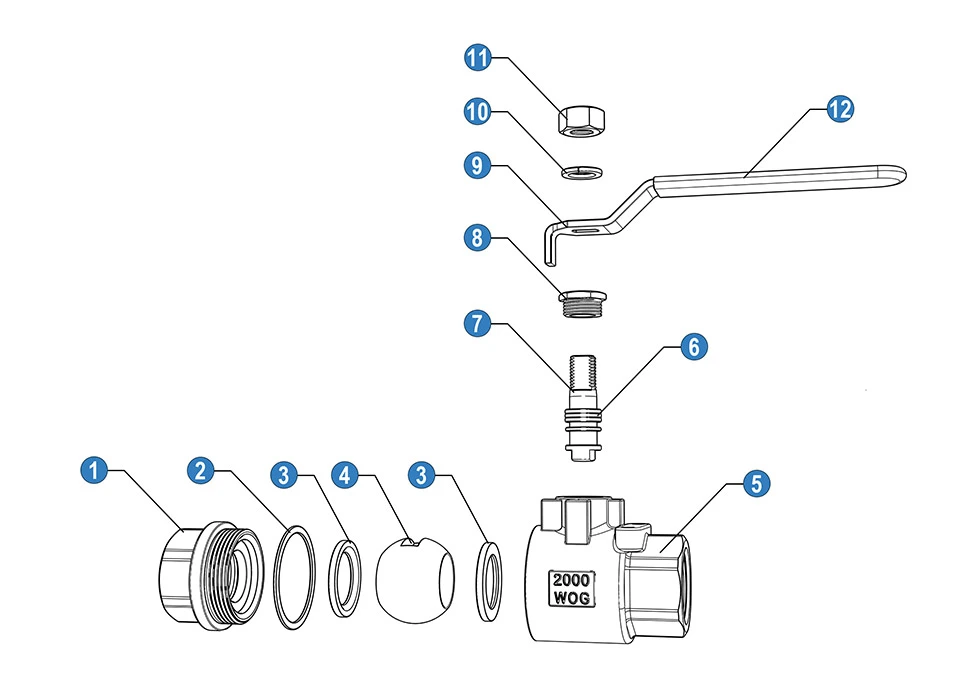

Σώμα βαλβίδας δύο τεμαχίων

Η κατασκευή αμαξώματος δύο τεμαχίων παρέχει μια πρακτική διαμόρφωση για συστήματα βιομηχανικών σωληνώσεων με σπείρωμα και εφαρμογές διακοπής λειτουργίας.

Κατασκευή από ανοξείδωτο χάλυβα

Η αναγραφόμενη διαμόρφωση χρησιμοποιεί ASTM A351 CF8M (316) για το σώμα, ASTM A182 F316 για τη σφαίρα και το στέλεχος και RPTFE για το κάθισμα. Άλλες επιλογές υλικού είναι διαθέσιμες κατόπιν αιτήματος.

Συνδέσεις με σπείρωμα

Τα πρότυπα νημάτων NPT και BSP είναι διαθέσιμα. Η κατάλληλη σύνδεση θα πρέπει να επιλεγεί σύμφωνα με την υπάρχουσα απαιτήσεις συστήματος σωληνώσεων και εγκατάστασης.

Πρότυπα κατασκευής και δοκιμών

Η βαλβίδα έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις απαιτήσεις ISO 17292 και API 608, με επιθεώρηση και δοκιμή βασίζεται στο API 598. Οι ονομασίες πίεσης-θερμοκρασίας αναφέρονται στο ASME B16.34.

Κατασκευή και επιθεώρηση εργοστασίων

Η Shangtai Valve κατασκευάζει το προϊόν και διαχειρίζεται την παραγωγή, τη συναρμολόγηση και την επιθεώρηση στο εργοστάσιο. Επιθεώρηση περιλαμβάνει ελέγχους διαστάσεων, συναρμολόγησης και πίεσης ή διαρροής σύμφωνα με τις προηγούμενες ισχύουσες απαιτήσεις αποστολή.

FAQ

Ε1: Τι σημαίνει το 2000WOG για μια σφαιρική βαλβίδα 2PC 2000WOG με συσκευή κλειδώματος;

Το 2000WOG αναφέρεται στην ονομαστική πίεση για σέρβις νερού, λαδιού και φυσικού αερίου υπό κατάλληλες συνθήκες χωρίς κρούση. Το πραγματικό Η επιτρεπόμενη πίεση εργασίας θα πρέπει να επιβεβαιώνεται με βάση το μέγεθος της βαλβίδας, τη θερμοκρασία, το μέσο και τα ισχύοντα βαθμολογία πίεσης-θερμοκρασίας.

Ε2: Ποιος είναι ο σκοπός της συσκευής κλειδώματος;

Η συσκευή ασφάλισης βοηθά στη διατήρηση της λαβής της βαλβίδας στην επιλεγμένη ανοικτή ή κλειστή θέση και μειώνει τον κίνδυνο ακούσια λειτουργία κατά τη χρήση ή τη συντήρηση.

Ε3: Μπορεί αυτή η βαλβίδα να χρησιμοποιηθεί αντί για σφυρηλατημένη σφαιρική βαλβίδα;

Μπορεί να ληφθεί υπόψη όταν η πίεση, η θερμοκρασία, το υλικό και οι προδιαγραφές σύνδεσης της βαλβίδας πληρούν την υπηρεσία απαιτήσεις. Για εφαρμογές υψηλής πίεσης, υψηλής θερμοκρασίας ή κρίσιμες, οι συνθήκες λειτουργίας θα πρέπει να είναι επιβεβαιώθηκε πριν από την επιλογή.

Ε4: Τι μέσα μπορεί να χειριστεί αυτή η σφαιρική βαλβίδα;

Χρησιμοποιείται συνήθως με νερό, λάδι, αέριο, πεπιεσμένο αέρα και άλλα συμβατά βιομηχανικά υγρά. Για διαβρωτικό ή ειδικά μέσα, οι πληροφορίες υγρού πρέπει να παρέχονται για να επιβεβαιωθούν τα κατάλληλα υλικά και η διαμόρφωση της βαλβίδας.

Ε5: Ποια πρότυπα χρησιμοποιούνται για αυτήν τη βαλβίδα;

Η βαλβίδα κατασκευάζεται σύμφωνα με τις απαιτήσεις ISO 17292 και API 608. Η επιθεώρηση και η δοκιμή βασίζονται στο API 598, ενώ οι ονομασίες πίεσης-θερμοκρασίας αναφέρονται στο ASME B16.34.

Ε6: Έχετε πιστοποιητικά CE και ISO 9001;

Ναί. Διατίθενται πιστοποιητικά CE και ISO 9001. Σχετική τεκμηρίωση μπορεί να παρέχεται ανάλογα με το προϊόν και απαιτήσεις παραγγελίας.

Ε7: Είστε ο κατασκευαστής;

Ναί. Η Shangtai Valve κατασκευάζει τη βαλβίδα και διαχειρίζεται τις σχετικές διαδικασίες παραγωγής, συναρμολόγησης και επιθεώρησης στο το εργοστάσιό της στο Wenzhou της Κίνας.
